遥感技术与应用, 2019, 34(5): 992-997 doi: 10.11873/j.issn.1004-0323.2019.5.0992

模型与反演

基于地面反射波谱技术的锂含量定量反演研究

代晶晶,1, 王登红1, 令天宇2

1. 中国地质科学院矿产资源研究所 自然资源部成矿作用与资源评价重点实验室,北京 100037

2. 中国地质大学(北京) 地球科学与资源学院, 北京 100083

Quantitative Estimation of Content of Lithium Using Reflectance Spectroscopy

Dai Jingjing,1, Wang Denghong1, Ling Tianyu2

1. MLR Key Laboratory of Metallogeny and Mineral Assessment, Institute of Mineral Resources, Chinese Academy of Geological Sciences, Beijing 100037,China

2. School of Earth Science and Resource, China University of Geosciences (Beijing), Beijing 100083, China

收稿日期: 2018-07-24   修回日期: 2019-06-15   网络出版日期: 2019-11-28

基金资助: 中国地质调查项目“川西甲基卡大型锂矿资源基地综合调查评价”(DD20160055)与“松潘-甘孜成锂带锂铍多金属大型资源基地综合调查评价”.  DD20190173

Received: 2018-07-24   Revised: 2019-06-15   Online: 2019-11-28

作者简介 About authors

代晶晶(1982-),女,河南新乡人,博士,副研究员,硕士生导师,主要从事遥感地质研究E⁃mail:daijingjing863@sina.com , E-mail:daijingjing863@sina.com

摘要

锂是重要的新兴战略资源,四川甲基卡矿田是中国乃至于世界上锂矿资源最集中的地区之一。运用美国ASD FieldSpec-4便携式红外波谱仪,通过对甲基卡最大的矿脉X03号脉钻孔ZK1101孔的波谱测量,对比分析了含锂辉石伟晶岩、不含锂辉石伟晶岩及围岩的波谱特征,得出锂辉石具有1 413、1 900、2 207 nm三处吸收特征,区分含锂辉石伟晶岩、不含锂辉石伟晶岩及围岩的波谱吸收特征主要位于1 900 nm处,并通过1 900 nm吸收谷的吸收深度与锂含量的相关分析,建立了锂含量定量反演模型。本研究开启了对锂辉石这一标志性找矿矿物波谱特征的新认识,同时为今后锂含量定量评估奠定了高光谱理论基础。

关键词: 甲基卡 ; 锂矿 ; 反射波谱 ; 锂含量 ; 定量反演

Abstract

Lithium is an important strategic emerging resource. Jiajika ore deposit which is located in Sichuan province becomes one of the richest areas of Liresources in China and even in the world.The spectral measurement of its typical drill hole ZK1101 in the biggest X03 vein was conducted using ASD FieldSpec-4 portable spectroradiometer, and the spectral characteristics of pegmatite containing spodumene, pegmatite without spodumene, surrounding rocks were analyzed. It indicated that the spectrum of spodumene had three absorptions at 1 413 nm, 1 910 nm, 2 207 nm, and the discrimination of these three kinds of rocks was the spectral absorption features on 1 900 nm. Then the quantitative estimation model of lithium was built based on the correlation analysis between absorption depth of 1 900 nm and content of lithium. The study will start a new perspective of spodumene which plays an important role in ore prediction. What’s more, it will provide hyperspectral basis for quantitative estimation of content of lithium in the feature.

Keywords: Jiajika ; Lithium ore ; Reflectance spectra ; Content of lithium ; Quantitative estimation

PDF (1298KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

代晶晶, 王登红, 令天宇. 基于地面反射波谱技术的锂含量定量反演研究. 遥感技术与应用[J], 2019, 34(5): 992-997 doi:10.11873/j.issn.1004-0323.2019.5.0992

Dai Jingjing, Wang Denghong, Ling Tianyu. Quantitative Estimation of Content of Lithium Using Reflectance Spectroscopy. Remote Sensing Technology and Application[J], 2019, 34(5): 992-997 doi:10.11873/j.issn.1004-0323.2019.5.0992

1 引 言

锂是21世纪的能源金属,将为解决我国能源资源、环境保护等瓶颈问题发挥重要作用。传统的锂含量分析主要采用实验室电感耦合等离子体原子发射光谱法(ICP-AES)或电感耦合等离子体质谱仪(ICP-MS)分析的方法[1,2],具有费时费力等特点。光谱测量技术是近年来发展的一种高光谱测量技术,它为研究矿物及岩石特征开辟了一个新的视野,应用光谱进行矿物及元素定量分析已经获得了证实[3,4,5]。Van der Meer[6,7]通过对44个岩石样品的研究表明运用波谱特征建模可以进行碳酸盐中方解石和白云石的比例评估。Yang等[8]通过对Broadlands-Ohaaki矿区钻孔波谱测试,得出了Al含量和Al-OH的合频吸收波段的相关分析,建立了两者之间的线性相关关系。Yang等[9]利用安山岩及玄武岩中Al-OH的吸收深度及K2O的含量进行了线性模拟。Biel等[10]分析了Al-OH的合频吸收波段与Na/(Na+K), Fe+Mg, Si/Al 的线性相关性以及Mg/(Fe+Mg) 比值与Fe-OH的合频吸收波段的线性相关性。白云母与铜多金属矿化的关系密切, 矿体厚度与一定波长的白云母的样本数具有正相关关系[11]。溶液中稀土元素的含量可以用其典型波谱吸收谷的吸收深度进行定量反演[12,13]

前人研究主要集中在蚀变矿物及稀土等定量反演,对含锂矿物的光谱学及定量研究较为薄弱。四川甲基卡矿田是中国乃至世界上锂矿资源最集中的地区之一,甲基卡地区新三号脉(X03号脉)是该地区新发现的超大型脉体,长度大于1 050 m,平均厚度为66.4 m,最厚达110.17 m,Li2O平均品位1.51%[14,15,16]。本文尝试从光谱学角度,利用甲基卡X03号脉的控制钻孔ZK1101孔,开展含矿锂辉石、不含矿锂辉石、围岩的波谱特征研究,同时利用光谱吸收深度反演锂含量。这一研究对于今后锂辉石的寻找具有指导意义,同时为锂含量的定量评估提供了一种新的技术手段。

2 波谱测试

本文波谱测试选择的仪器是美国Analytical Spectral Devices(ASD)公司开发的FieldSpec-4,具体技术参数见表1。ASD基本工作原理:由光谱仪通过探头摄取目标样品的光谱,经由模数转换器变成数字值号,连接于光谱仪的便携式计算机实时将光谱测量结果显示于计算机屏幕上[17,18]。波谱测试时,为使测量的样品波谱尽量精确,白板定标时间为每隔10 min定标一次;为使样品的波谱尽量消除外界干扰的因素,针对每个样品测量5个数据,对于测量的5个数据求平均得到每个样品的光谱;ZK110孔根据岩性变化的情况平均每隔3 m测一个样。

表1   ASDFieldspec-4光谱仪测量参数

Table 1  Details of the ASD FieldSpec-4 spectroradiometer

测量参数参数范围
光谱范围350~2 500 nm
探测器

VNIR (350~1 000 nm)

SWIR1 (1 000~1 830 nm)

SWIR2 (1 830~2 500 nm)

光谱分辨率

3 nm (700 nm)

10 nm (1 400 nm)

10 nm (2 100 nm)

采样间隔

1.4 nm (350~1 000 nm)

2 nm (1 000~2 500 nm)

视场角8°、 18°、 28°

新窗口打开| 下载CSV


3 波谱分析及定量反演

3.1 波谱分析

Zk1101孔位于新三号脉的中部靠南侧,孔深126.49 m[15]。此钻孔的主要岩性包括黑云母片岩等围岩、含锂辉石伟晶岩、不含矿伟晶岩。每种岩性的波谱都具有其独特的波谱特征,可作为区分每种岩性的标志。将围岩、含锂辉石伟晶岩、不含锂辉石伟晶岩波谱进行比较,如图1所示。伟晶岩波谱整体反射率较高,且具有吸收特征,而围岩整体波谱反射率较低,没有明显的吸收特征。伟晶岩特征吸收有三处,含锂辉石伟晶岩、不含锂辉石伟晶岩在1 413 nm及2 200 nm附近的特征吸收有细微差异,1 900 nm处具有明显的差异。含锂辉石伟晶岩在1 413 nm处吸收谷较为宽缓,不含锂辉石伟晶岩在1 413 nm处吸收谷较窄,但吸收深度差异不大;含锂辉石伟晶岩吸收谷在2 207 nm,不含锂辉石伟晶岩吸收谷有10 nm的偏移,而在2 197 nm处,吸收深度差异不大;含锂辉石伟晶岩在1 900 nm处吸收特征明显,但不含锂辉石伟晶岩在1 900 nm处吸收特征微弱,两者吸收特征差异较大。因此,1 900 nm的特征吸收可以很好地将含锂辉石伟晶岩与不含锂辉石伟晶岩及围岩区分,是含锂辉石伟晶岩的指示波段。

图1

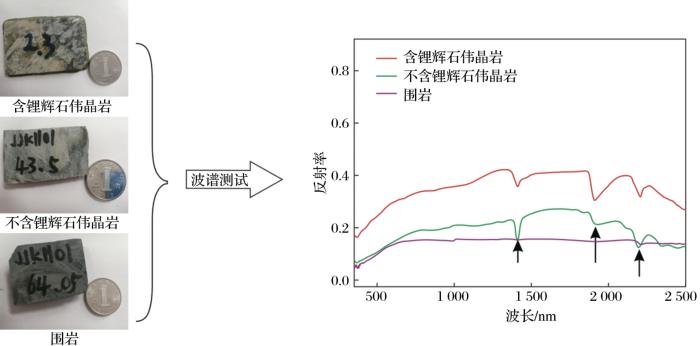

图1   ZK110孔含矿伟晶岩、不含矿伟晶岩、围岩的波谱特征

Fig.1   The spectral characteristics of pegmatite containing spodumene, pegmatite without spodumene, surrounding rocks


3.2 定量反演

针对ZK1101孔,ASD地物波谱仪共测量了38处孔深处的波谱,根据38处不同孔深的波谱测试结果,选取1 880 nm及1 895 nm的波谱吸收深度差作为1 900 nm处波谱吸收深度,计算得到的波谱吸收深度如表2所示。 对应的38处孔深的Li含量主要运用ICP-MS测试所得(表3),测试单位为中国地质科学院国家地质实验测试中心。

表2   ZK1101孔38处钻孔1 900 nm波段吸收深度

Table 2  The absorption depth on 1 900 nm at thirty-eight drill hole depth of ZK1101

光谱编号

(按深度编号)

1 880 nm

处吸收深度

1 895 nm

处吸收深度

1 900 nm

处吸收深度

JJK1101-2.30.990 950.935 880.055 07
JJK1101-5.60.985 860.915 060.070 8
JJK1101-7.70.996 640.966 320.030 32
JJK1101-9.40.993 530.951 940.041 59
JJK1101-12.30.997 960.962 080.035 88
JJK1101-12.60.961 370.961 64-0.000 27
JJK1101-17.20.995 960.946 940.049 02
JJK1101-23.720.990 860.941 290.049 57
JJK1101-26.30.995 580.952 540.043 04
JJK1101-300.968 730.932 30.036 43
JJK1101-32.850.978 040.904 520.073 52
JJK1101-36.80.992 850.946 90.045 95
JJK1101-41.740.988 310.894 710.093 6
JJK1101-42.970.998 650.977 420.021 23
JJK1101-43.50.997 890.987 670.010 22
JJK1101-43.90.894 560.894 92-0.000 36
JJK1101-49.270.895 250.894 140.001 11
JJK1101-50.90.950 950.947 70.003 25
JJK1101-56.60.875 520.876 69-0.001 17
JJK1101-64.050.883 520.884 42-0.000 9
JJK1101-69.20.912 270.911 810.000 46
JJK1101-69.70.970 970.964 780.006 19
JJK1101-69.80.996 780.976 260.020 52
JJK1101-70.500.978 390.961 040.017 35
JJK1101-70.950.996 140.957 420.038 72
JJK1101-75.750.984 10.886 630.097 47
JJK1101-77.30.988 760.917 280.071 48
JJK1101-79.40.986 740.906 480.080 26
JJK1101-800.887 40.883 190.004 21
JJK1101-80.10.826 660.828 51-0.001 85
JJK1101-85.70.909 110.911 06-0.001 95
JJK1101-860.908 330.907 580.000 75
JJK1101-86.90.897 830.897 250.000 58
JJK1101-1070.974 180.972 350.001 83
JJK1101-107.130.917 090.916 740.000 35
JJK1101-110.770.907 840.908 16-0.000 32
JJK1101-111.070.919 730.919 020.000 71
JJK1101-118.540.877 120.877 45-0.000 33

新窗口打开| 下载CSV


表3   ZK1101孔38处钻孔位置Li的含量

Table 3  The content of lithium at thirty-eight drill hole depth of ZK1101

样品编号岩性

Li含量

/(μg/g)

JJK1101-2.3含锂辉石伟晶岩16 880
JJK1101-5.6含锂辉石伟晶岩17 970
JJK1101-7.7不含锂辉石伟晶岩540
JJK1101-9.4含锂辉石伟晶岩9 878
JJK1101-12.3含锂辉石伟晶岩7 100
JJK1101-12.6不含锂辉石伟晶岩2 212
JJK1101-17.2含锂辉石伟晶岩9 386
JJK1101-23.72含锂辉石伟晶岩15 130
JJK1101-26.3含锂辉石伟晶岩8 202
JJK1101-30含锂辉石伟晶岩5 347
JJK1101-32.85含锂辉石伟晶岩14 060
JJK1101-36.8含锂辉石伟晶岩9 763
JJK1101-41.74含锂辉石伟晶岩9 525
JJK1101-42.97不含锂辉石伟晶岩259
JJK1101-43.5不含锂辉石伟晶岩1 272
JJK1101-43.9不含锂辉石伟晶岩1 195
JJK1101-49.27不含锂辉石伟晶岩574
JJK1101-50.9围岩611
JJK1101-56.6围岩710
JJK1101-64.05围岩626
JJK1101-69.2围岩913
JJK1101-69.7含锂辉石伟晶岩2 645
JJK1101-69.8围岩274
JJK1101-70.50围岩217
JJK1101-70.95含锂辉石伟晶岩9 523
JJK1101-75.75含锂辉石伟晶岩13 990
JJK1101-77.3含锂辉石伟晶岩13 260
JJK1101-79.4含锂辉石伟晶岩7 512
JJK1101-80围岩825
JJK1101-80.1不含锂辉石伟晶岩826
JJK1101-85.7围岩464
JJK1101-86围岩583
JJK1101-86.9围岩580
JJK1101-107围岩32
JJK1101-107.13围岩158
JJK1101-110.77围岩295
JJK1101-111.07围岩195
JJK1101-118.54围岩382

新窗口打开| 下载CSV


将计算的ZK1101孔不同深度的波谱吸收深度(表2)与其对应深度的Li含量(表3)进行对比分析,制作得出了随深度变化的波谱吸收深度和随深度变化的Li含量趋势图,如图2所示。对比可知两者高度吻合,1 900 nm处吸收深度越高,Li含量越高。围岩中吸收深度一般小于0.01,Li含量在几百到2 000 μg/g;含锂辉石伟晶岩吸收深度在0.02~0.08之间,Li含量在5 000~18 000 μg/g,远远高于不含锂辉石伟晶岩及围岩,故1 900 nm处的吸收深度对锂辉石含量分析具有指示意义,今后可以利用1 900 nm处的吸收深度作为寻找锂辉石的依据,进而对锂辉石含量进行定量评估。

图2

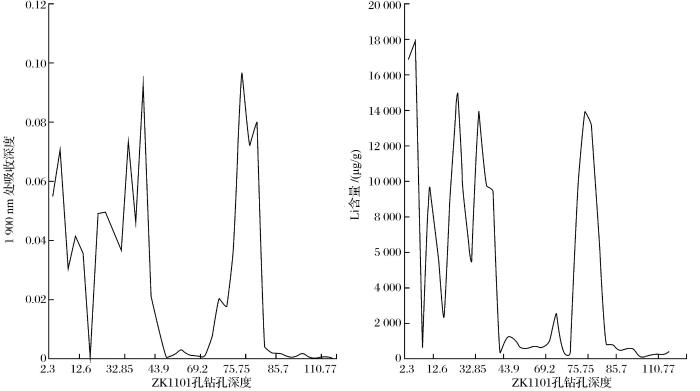

图2   随深度变化的波谱吸收深度和随深度变化的Li含量趋势图

Fig.2   The tendency chart of absorption depth and content of lithium according to depth of ZK1101 drill hole


根据最小二乘原理,得到线性模拟方程为y=bx+a,并求得相关系数R;其中,y表示锂含量,X为1 900 nm处的吸收深度,b和a通过测得的各个孔深的锂含量值和1 900 nm处的吸收深度值求得,a、b、R的计算公式如下:

b=xy¯-x¯y¯x2¯-x¯2
a=y¯-bx¯
R=xy¯-x¯y¯(x2¯-x¯2)(y2¯-y¯2)

ZK1101孔不同深度的波谱吸收深度与锂含量的定量反演模型及相关系数R2结果如图3所示。

图3

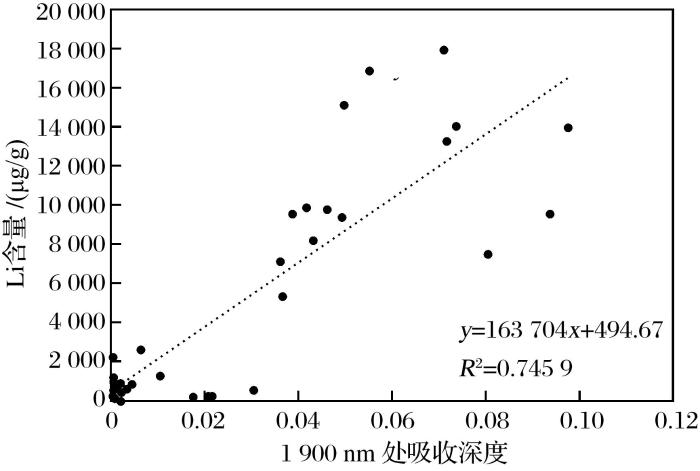

图3   基于波谱吸收深度的锂含量定量反演模型

Fig.3   The quantitative inversion model of content of lithium based on absorption depth of spectra


y=163704x+494.67R2=0.7459

4 结 语

本文以川西甲基卡伟晶岩型锂矿为研究对象,运用红外波谱仪对岩芯样品进行波谱测试,总结了围岩、含锂辉石伟晶岩、不含锂辉石伟晶岩、锂辉石等典型岩石及矿物的波谱特征,提出了一种基于高光谱的含锂辉石伟晶岩识别方法,并建立了锂含量定量反演模型,为岩性信息区分与找矿标志的总结奠定了理论基础。

(1)围岩整体反射率较低,在0.2以下,整体波谱比较平缓,没有明显的特征吸收;含锂辉石伟晶岩整体反射率中等,在0.5以下,在1 413、1 900和2 207 nm处具有明显吸收特征;不含锂辉石伟晶岩整体反射率中等偏上,在0.7以下,在1 413和2 197 nm处具有明显吸收特征,在1 900和2 345 nm处有微弱的吸收特征。

(2)含锂辉石伟晶岩指示意义的波段为1 900 nm,含锂辉石伟晶岩在1 900 nm的特征吸收可以将锂辉石伟晶岩与不含锂辉石伟晶岩及围岩区分。

(3)通过对岩芯38处样品1 900 nm波谱吸收深度与锂含量的相关分析,得出两者具有较高的正相关关系,并建立了基于波谱吸收深度的锂含量定量反演模型。

尽管本文取得了一些创新性的认识,对于引起锂辉石的3处特征吸收的基团还需要进一步深入研究,另外如何将本文的研究成果应用于航空及航天高光谱遥感找锂矿研究也是今后应该重点突破的科学问题。
