志愿者民航客机夜光遥感光污染监测初步研究

doi:10.11873/j.issn.1004-0323.2020.6.1360

志愿者民航客机夜光遥感光污染监测初步研究

唐倩迪^,¹, 汪驰升^,²^,³, 王永全², 宿瑞博¹, 江锦成⁴, 崔红星²

1.深圳大学土木与交通工程学院，广东深圳 518060

2.深圳大学建筑与城市规划学院自然资源部大湾区地理环境监测重点实验室，广东深圳 518060

3.深圳大学建筑与城市规划学院广东省城市空间信息工程重点实验室，广东深圳 518060

4.中国科学院深圳先进技术研究院，广东深圳 518055

Preliminary Study on Light Pollution Monitoring based on Volunteered Passenger Aircraft Remote Sensing

Tang Qiandi^,¹, Wang Chisheng^,²^,³, Wang Yongquan², Su Ruibo¹, Jiang Jincheng⁴, Cui Hongxing²

1.College of Civil And Traffic Engineering，Shenzhen University，Shenzhen 518060，China

2.Key Laboratory for Geo-Environmental Monitoring of Great Bay Area，MNR，School of Architecture & Urban Planning，Shenzhen University，Shenzhen 518060，China

3.Guangdong Key Laboratory of Urban Informatics，School of Architecture & Urban Planning，Shenzhen University，Shenzhen 518060，China

4.. Shenzhen Institutes of Advanced Technology，Chinese Academy of Sciences，Shenzhen 518055，China

通讯作者: 汪驰升（1988-），男，江西抚州人，助理教授，主要从事雷达数据分析及应用研究。E⁃mail：wangchisheng@szu.edu.cn

收稿日期: 2019-09-20 修回日期: 2020-11-10 网络出版日期: 2021-01-25

基金资助:

深圳市科创委研究项目.  KQJSCX20180328093453763.  JCYJ20180305125101282
国家自然科学基金项目.  41974006.  41701452
广东省教育厅特色创新项目.  2018KTSCX196

Received: 2019-09-20 Revised: 2020-11-10 Online: 2021-01-25

作者简介 About authors

唐倩迪（1995-），女，广西桂林人，硕士研究生，主要从事夜光遥感分析及应用研究E⁃mail：1810333010@email.edu.cn , E-mail：1810333010@email.edu.cn

摘要

夜光影像分辨率低、时效性差等问题是夜光遥感光污染研究发展的一大阻力。对此应用一种新型的夜光遥感数据获取方式——志愿者民航客机遥感（VPARS）来采集长沙市高分辨率夜光遥感数据，结合长沙市2018年商业POI数据，对光污染来源及特征进行分析，探索了VPARS方法在光污染研究领域的初步应用。结果表明：志愿者民航客机遥感可以有效获取城市小尺度的高精度夜光遥感数据，在光污染监测应用方面具备很大潜力。对长沙市VPARS夜光数据的初步分析结果显示，长沙市购物服务、生活服务、餐饮服务类POI发光比例高，亮度系数高于平均值，是长沙市光污染的主要来源；出行服务类、公共服务设施类POI虽发光比例低，但亮度系数达到最大值1.82，光污染程度较高；长沙市光污染呈商业区聚集及城市核心聚集模式。

关键词： 城市光污染 ; 夜光遥感 ; 志愿者民航客机遥感 ; 空间分析 ; 长沙市

Abstract

The problems of low resolution and poor timeliness of nightlight remote sensing images are the resistance to the development of light pollution research. In this regard， a novel method to capture nightlight remote sensing image called Volunteered Passenger Aircraft Remote Sensing （VPARS） is used to obtain high-resolution nighttime light imagery from Changsha City， combined with the commercial POI data in 2018， the source and the patterns of light pollution was analyzed， and the preliminary application of VPARS in light pollution research was explored. The results showed that the Volunteered Passenger Aircraft Remote Sensing can effectively obtain high-precision night-time remote sensing data of cities， and has great potential in light pollution monitoring applications. According to the preliminary analysis of the VPARS night-light remote sensing image of Changsha City， the POI of shopping service， living service and catering service are responsible for more than half of the detected light output， and the brightness coefficient of them is much higher than the average value， which makes them the main source of light pollution in Changsha. Although the POI of travel service and public service facilities has a low luminous ratio， the brightness coefficient reaches a maximum of 1.82， and the degree of light pollution is high. Light pollution in Changsha is mainly concentrated in commercial districts and urban cores.

Keywords： Urban light pollution ; Night-light remote sensing ; Volunteered Passenger Aircraft Remote Sensing ; Spatial analysis ; Changsha city

PDF (4150KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

唐倩迪, 汪驰升, 王永全, 宿瑞博, 江锦成, 崔红星. 志愿者民航客机夜光遥感光污染监测初步研究. 遥感技术与应用[J], 2020, 35(6): 1360-1367 doi:10.11873/j.issn.1004-0323.2020.6.1360

Tang Qiandi, Wang Chisheng, Wang Yongquan, Su Ruibo, Jiang Jincheng, Cui Hongxing. Preliminary Study on Light Pollution Monitoring based on Volunteered Passenger Aircraft Remote Sensing. Remote Sensing Technology and Application[J], 2020, 35(6): 1360-1367 doi:10.11873/j.issn.1004-0323.2020.6.1360

1 引言

随着夜间照明设施的普及，人造光带来的危害渐渐显现，夜间灯光成为近年来研究的热门课题^［1-2］。人类目前对光污染的影响还了解较少，但已有研究表明，光污染强度与癌症发病率^［3］、肥胖^［4］、青少年夜晚型人格的形成^［5］具有显著相关性；过度照明会影响海龟的筑巢^［6］，改变野生动物行为活动^［7］，对生态系统具有一定负面影响^［8-9］。户外照明是城市光污染的主要来源^［10-11］，早在2001年，全球已有19%的陆地面积光照强度高于污染状态的光照阈值，21%的人类活动区域受天空辉光的影响而无法观测星空^［12］。光污染的监测研究，对于生态环境可持续发展及人类生活环境的改善具有重大的意义。

目前光污染研究方法主要有3种：第一，地面调查。Luginbuhl等^［13］通过地面调查统计美国亚利桑那州弗拉格斯塔夫城区的室外光源数目，检测不同光源产生的光量，以此估算人为天空辉光，其中商业照明（36%）、体育场地照明（32%）、道路照明（12%）及住宅区照明（9%）是人为天空辉光的主要来源^{。该方法是确定光污染源最直接的方法，但需要大量人力，且观测范围小。第二，通过夜光遥感技术在较大的空间范围内开展光污染分布调查^［14］。夜光遥感系统美国军事气象卫星计划（Defense Meteorological Satellite Program’s Operational Line Scan System，DMSP/OLS）获取的夜光影像，可获知天空亮度的位置差异性。Bennie等^［15］曾用DMSP/OPS夜光数据分析欧洲15 a来光污染的时空变化，发现15 a间欧洲城市光亮度增加，但东欧及西欧、北欧部分发达国家的光污染程度局部减少。武汉大学研制的珞珈一号卫星采集的夜光影像分辨率有所提高，Jiang等^［16］评估了珞珈一号夜光数据检测人造光污染的能力，讨论不同土地利用类型的人造光亮度差异性，其中机场、道路及商业区亮度较高，人造光亮度远离城市中心而降低。卫星遥感数据的分辨率低，空间信息缺乏，不能追溯光源及评价光污染程度。第三，通过航拍的夜光图像对光污染源进行空间分析。Hellga等^［17］利用底部装配了拍摄设备的飞机，飞过研究区域上空采集高分辨率夜光数据，结合土地利用数据，确定德国柏林光污染的主要来源，发现道路照明是天空辉光的主要来源。该方法弥补了卫星图像分辨率低的缺陷，但航拍成本高，数据不易获取，拍摄区域范围小、耗时长，时效性欠佳。}

本研究利用志愿者民航客机遥感方法^［18］（Volunteered Passenger Aircraft Remote Sensing，VPARS）采集长沙市夜间灯光影像。夜间搭乘飞机飞过长沙市上空时，在视野较好的窗边使用便携拍摄设备多角度拍摄市区倾斜图像，后结合多视角图像去除云层，并利用计算机视觉算法^［19］将图像处理成具有米级分辨率、近1个像素几何精度的可用数据。参考相关学者利用（Point of Interest，POI）^［20］兴趣点对各类城市问题的研究方法^［21-23］，随后将POI数据引入到对光源信息提取分析研究中，获取精细的城市光污染空间信息，分析光污染来源及模式，验证民航客机遥感方法获取夜光图像监测城市光污染的可能性。研究提取了长沙市VPARS夜光遥感数据，发挥VPARS数据高分辨率的优势特点，进一步融合城市兴趣点对光源信息进行提取，将光污染研究从“面”降维至“点”，研究结果为长沙市治理过度照明、缓解光污染提供参考。

2 研究区概况

长沙市位于湖南省东部偏北，是长江中游城市群和长江经济带中重要的节点城市，辖6个区，1个县。2018年，长沙市常住人口815.47万，城市化率77.59%。研究区从28.04° N延伸到28.40° N，112.73° E延伸到113.24° E，是面积为992.3 km²的不规则区域，占长沙市区总土地面积80.4%，覆盖长沙市5个中心城区，包括芙蓉区、雨花区、天心区、岳麓区和开福区（图1）。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 研究区域示意图

Fig.1 Image of study area

3 数据与研究方法

3.1　数据来源

研究采用的数据包括长沙市VPARS夜光遥感影像、长沙市商业POI数据。于2018年6月29日夜间由北京飞往深圳的HU7701次航班上，利用传感器为CMOS的iPhone X手机拍摄4幅覆盖长沙市的图像数据，后将其处理成夜光遥感数据；从专业类服务网站抓取商业POI数据，对无效、重复点进行剔除后，利用纠偏系统对其进行处理，满足本研究的位置精度要求。

3.2　研究方法

3.2.1　夜光遥感影像处理

VPARS夜光影像生成主要分为3个步骤：首先是数据采集，并将图像位置和相机内部参数初始化。其次，通过SfM（Structure from Motion）来进行三维重建，优化相机的位置和方向。最后，根据得到的相机参数和三维点云，对原始照片进行正射校正和拼接，得到遥感产品^［18］。

(1) 图像参数获取。稀疏点云的构建需要相机位置信息和相机内部定向参数，但乘客在客机飞行过程中不可开启手机GPS定位功能，拍摄的图像通常缺少定位信息。本文从FlightAware网站下载该次航班的飞行轨迹数据，采用线性插值的方法获取飞行时段内每秒的GPS信息，并与图像拍摄时间信息匹配后得到相机拍摄时的经度、纬度及海拔信息。相机内参可从图像EXIF头文件获得。

(2）夜光遥感影像生成。所需参数获取后，利用Agisoft Metashape软件，基于计算机视觉领域中的SfM算法对原始图像进行处理，基于多视角几何原理，将时间系列的二维图像进行三维重建。该算法已经比较成熟，其主要流程包括：①图像特征点提取及匹配；②估计相机参数；③生成3D点云^［24］。

由于采集的为倾斜图像，所得到的稀疏点云会产生较大的几何偏移，将图像和Google Earth进行对比，手动选取道路交叉口等特征较明显的同名点作为地面控制点（Ground Contrl Point，GCP）对点云进行纠正。GCP的坐标从Google Earth中标记的信息获得，高程信息利用ArcGIS对星载热辐射和反射辐射计（ASTER）30 m分辨率全球数字高程模型（GDEM）进行提取。

VPARS对SfM算法获取的密集点云进行插值，手动删除噪声点，以光栅图像的形式生成数字表面模型（Digital Surface Model，DSM）。基于DSM和各个相机位置，将多幅影像矫正为正射影像。为减少畸变，利用GDEM替代密集点云生成的DEM。最后使用频域方法将正射影像拼接成研究区的完整夜光遥感影像数据^［25］。

3.2.2　POI数据处理

POI数据具有详尽的社会经济属性分类信息。本文首先对POI数据进行筛选，剔除噪声数据、室内属性的数据及研究区外的数据，然后对第一级分类进行整理归纳（表1），最终得到14类、412 806条有效的POI数据。

表1 POI分类表

Table1 Classification table of POI

代码序号	名称	代码序号	名称
01	餐饮	08	汽车服务
02	购物	09	教育
03	住宿	10	医疗
04	出行	11	旅游
05	文体娱乐	12	企事业单位
06	金融服务	13	行政机构
07	生活服务	14	公共服务设施

新窗口打开| 下载CSV

3.2.3　光污染信息提取

(1） POI亮度系数估算。Kuechly等^［17］在柏林光污染来源空间分析中提出亮度系数概念。本研究测算的POI亮度系数指POI对应像元的DN值与整个研究区夜光影像的平均DN值的比值，其公式表示为：

k_{i} = \frac{{(D N)}_{i}}{\frac{1}{n} \sum_{i = 1}^{n} {(D N)}_{i}}

(1)

其中： $k_{i}$ 指第 $i$ 点的亮度系数， ${(D N)}_{i}$ 指该POI点对应像元的DN值，研究区共有n个像元。

某类POI的亮度系数取该类POI亮度系数均值，体现该类POI的发光程度。亮度系数仅用于比较不同类别POI的辐射强度，而不考虑POI数量的影响。在夜间空中观测时，亮度系数高的区域容易被观测，例如，亮度系数=1.5的POI类型像元亮度是研究区域像元平均亮度的1.5倍。其公式表示为：

l_{j} = \frac{1}{m} \sum_{i = 1}^{m} k_{i}

(2)

其中： $l_{j}$ 为第 $j$ 类POI的亮度系数，该类POI共对应 $m$ 个像元点。

(2） POI发光比例提取。定义POI发光比例为该种POI的总DN值占研究区内所有POI的总DN值比例，体现该类型POI对城市光污染的影响程度，其公式为：

p_{j} = \frac{\sum_{i = 1}^{m} {(D N)}_{i}}{\sum_{j = 1}^{14} (D N^{*})_{j}}

(3)

其中： $p_{j}$ 表示第 $j$ 类POI的发光比例， $(D N^{*})_{j}$ 表示第 $j$ 类POI的总 $D N$ 值。

4 结果与分析

4.1　PARS夜光遥感影像数据分析

4.1.1　数据优势分析

研究区域的VPARS夜光遥感影像（图2）路网结构清晰，覆盖长沙市区内所有发光区域。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 研究区夜光影像

Fig.2 The nighttime light imagery of study area

VPARS夜光影像数据在空间分辨率、波段及时效性方面与传统遥感卫星影像数据相比，具有一定的优势，如表2所示。

表2 参数表

Table 2 Parameter table

影像来源	空间分辨率/m	波段	重访周期
DMSP/OLS	2 700	1	12小时
NPP/VIIRS	742	1	12小时
Luojia 1—01	130	1	15天
VPARS	8.7	3	灵活

新窗口打开| 下载CSV

（1）在分辨率方面，根据地面采样分辨率（Ground Sample Distance，GSD）计算公式可计算影像空间分辨率，公式如下：

G S D = \frac{飞 行 高 度 \times 传 感 器 尺 寸}{镜 头 焦 距 \times 像 素 尺 寸}

（4）

其中所需相机参数可从图像EXIF头文件获得。由于采集的为倾斜图像，式中飞行高度近似计算为传感器与地物间的距离（图3），空间分辨率随着距离变化而变化，选取计算所得最大最小分辨率的均值为VPARS影像的空间分辨率。

图3

新窗口打开| 下载原图ZIP| 生成PPT

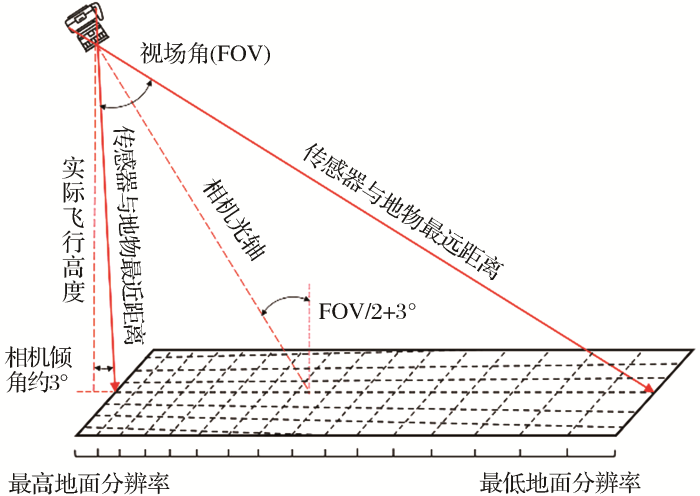

图3 计算参数示意图

Fig.3 Schematic diagram of calculation parameters

计算得到研究区VPARS夜光影像分辨率为8.682 5 m，与DMSP/OLS夜光数据相比，VPARS所拍摄的夜间图像分辨率约高310倍；与NPP-VIIRS数据相比，空间分辨率约高100倍；比武汉大学研制的珞珈一号卫星采集的夜光数据分辨率约高16倍。如图4，VPARS夜光数据具有更多细节信息。光污染研究中，高分辨率有利于更精确地确定光污染来源及程度，提高研究的准确度。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 DMSP/OLS、珞珈一号及PARS采集的长沙黄花机场附近夜光图像

Fig.4 Nighttime imagery from DMSP-OLS, Luojia 1 and VPARS in Changsha Huanghua Airport

（2）在波段方面，传统夜光遥感卫星由于传感器限制，获取的图像数据为单波段，而VPARS方法获取的夜光遥感影像含有3个波段，丰富了城市夜间灯光数据的色彩信息，增加了宏观角度下监测城市夜间彩光污染^［26］的可能性。

（3）在时效性方面，VPARS方法没有固定周期，仅受航线与天气影响。目前，全球客机航线繁多且重访周期短，可保证图像数据的丰富性、时效性。同时间段内获取同地区多个不同角度的影像，可有效去除图像中的浮云、保障图像数据质量。

4.1.2　几何精度验证

光污染研究对遥感影像几何定位精度有较高要求，本研究借助一组位于道路交叉口处的地面控制点（Ground Control Point，GCP）与Google Earth高分辨率卫星图像上的同名点进行校准。除了用于校准图像选取的20个GCP以外，利用13个GCP作为验证点来为评估正射影像的几何定位精度，得到控制点和验证点的均方根误差（RMSE）值分别为：1.277个像元、1.035个像元，影像边缘误差较大。几何定位精度可通过在校准过程中增加控制点来提高。

4.1.3　亮度分析

对长沙市的VPARS夜光影像进行重采样至珞珈一号数据的分辨率，将两影像DN值至进行归一化处理后制作散点图如图5所示。珞珈一号影像辐射动态范围较广，但从相关系数来看，在研究区范围内，VPARS夜光影像与珞珈一号影像亮度的空间一致性较高，具有相同趋势。

图5

新窗口打开| 下载原图ZIP| 生成PPT

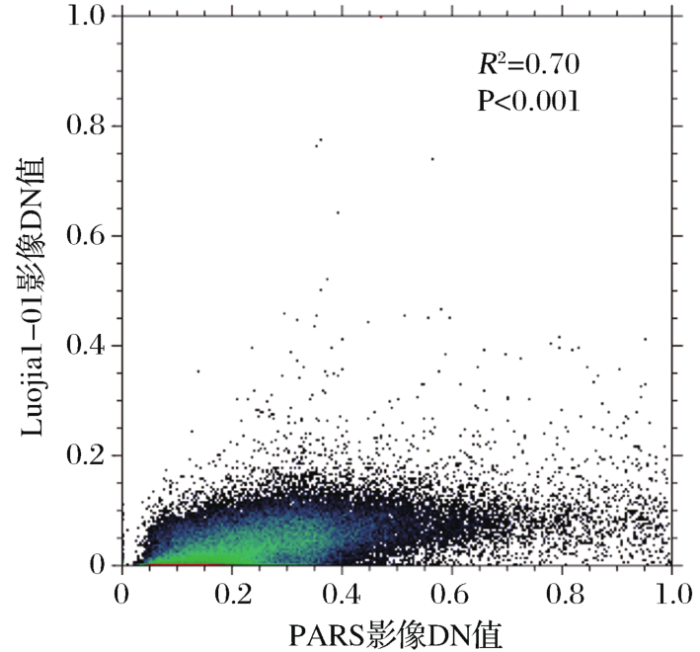

图5 珞珈一号与VPARS影像DN值散点图

Fig.5 The scatter plot between Luojia 1 and VPARS

珞珈一号有更高的辐射动态范围，强光解译能力较强。VPARS影像DN值范围为0~255，容易出现过饱和现象。经统计，长沙市VPARS夜光影像仅有少部分区域过饱和。今后研究可通过调整图像采集时相机曝光时间、感光度等参数可有效解决该问题。

4.2　光污染来源分析

表3显示了光污染来源的空间分析结果。对于每种POI类型，该表列出其在研究区域内的亮度系数及发光比例。

表3 POI发光比例及亮度系数

Table3 The brightness factor and brightness ratio of POI

序号	POI类型	亮度系数	发光比例/%	序号	POI类型	亮度系数	发光比例/%
1	餐饮服务	1.72	11.62	8	汽车服务	1.55	3.18
2	购物服务	1.76	32.93	9	教育服务	1.70	4.45
3	住宿服务	1.78	5.21	10	医疗服务	1.76	2.80
4	出行服务	1.82	8.91	11	旅游服务	1.69	0.30
5	文体娱乐	1.72	2.64	12	企事业单位	1.46	9.55
6	金融服务	1.65	1.67	13	行政机构	1.74	2.35
7	生活服务	1.75	13.79	14	公共服务设施	1.82	0.62

新窗口打开| 下载CSV

由表数据可见，不同类型POI的发光比例及亮度系数均存在明显差异，表明不同POI类型对城市光污染的贡献程度有所不同。

（1）在14种POI分类中，发光比例最高的为购物服务类兴趣点（32.93%），其次是生活服务类与餐饮服务类，分别占研究区域照明的13.79%、11.62%，这3个类别发光量就占了长沙市主要发光区域的58.34%，且这些类别的POI数量占总POI数的57.09%，是长沙市天空辉光的最大来源。

（2）购物服务、生活服务、餐饮服务类POI的亮度系数分别为1.76、1.75及1.72，像素亮度值均较高于平均值1.71。在这些区域，光源主要为广告灯的招牌照明、临街橱窗照明，这类光源多在建筑外部，对天空辉光有直接的影响。

（3）出行服务类、公共服务设施类POI主要包括停车场、公交站点、公共厕所、报刊亭等设施，亮度系数较高（均为1.82），但两类发光比例仅占9.53%。这些区域检测到的光多数来自于道路照明、景观照明，多无建筑物的遮挡，易被直接探测。

表3中数据有助于确定治理城市光污染战略的优先顺序。以长沙市为例，购物服务、生活服务、餐饮服务类POI是光污染最严重的部分，不仅对长沙市上空辉光影响最大，且比城市大部分区域要明亮，此类区域应为重点治理区域。

4.3　光污染模式分析

POI将人类活动的空间表达降维为点模式，是高分辨率的社会经济空间数据，可以代表城市地区的人类经济活动^［27］POI密度高的区域常变现为人类活动较为活跃的聚集点。

利用ArcGIS将长沙市的商业POI数据绘制成核密度图（图6（a））后，观察到天心区五一商圈POI密集（图中红圈区域），将该区域DN图（图6（b））与POI核密度图对比，可明显观察到夜间POI高密度区亮度普遍偏高。

图6

新窗口打开| 下载原图ZIP| 生成PPT

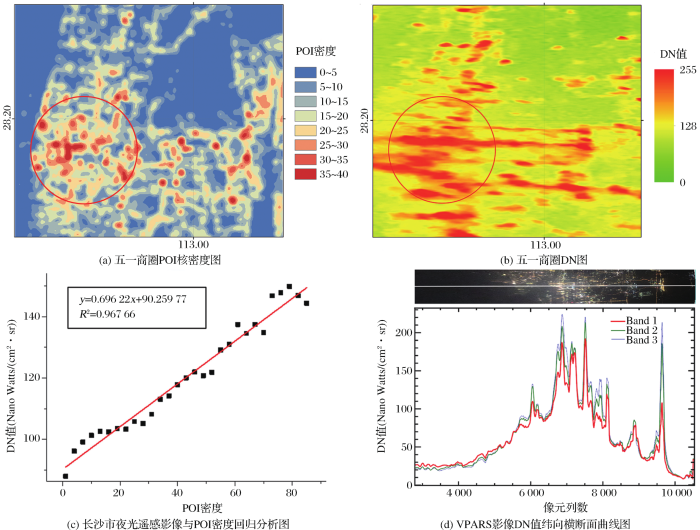

图6 长沙市光污染模式示意图

Fig.6 Schematic diagram of light pollution pattern in Changsha city

针对此现象，本文提取POI数量大于10的像素点与其像元DN值进行回归分析，图6（c）显示夜光数据与商业POI密度有很好的线性关系，POI越密集，该区域亮度越高。该结果表明，长沙市光污染模式为商业区聚集型。

利用ENVI软件提取VPARS夜光影像纬度横断面DN值曲线图（图6（d）），如图显示，DN值总体趋势为朝向城市中心区域增加，远离中心区域降低。

研究区右侧也出现了DN值较高区域，该区域为长沙市黄花机场，由于照明需求的特殊性，在夜间城市上空呈现了较强的亮度。总体趋势表明，长沙市光污染模式呈城市核心聚集性。

5 结语

以长沙市中心城区为研究区域，结合志愿者民航客机遥感（VPARS）夜光数据与长沙市2018年商业POI数据，对长沙市光污染来源及模式进行初步探索，结果表明：

（1） VPARS新型遥感方法获取的夜光数据在城市小尺度光污染分析中具有应用潜力。

（2）长沙市购物服务、生活服务、餐饮服务类POI是长沙市光污染主要来源。

（3）长沙市光污染模式呈现商业区聚集性、城市中心聚集性。

研究证实VPARS夜光数据可用于光污染来源研究，但该方法仍存在局限性。第一，由于拍摄角度数据及定位数据存在误差，VPARS遥感影像仍然有少部分区域具有轻微几何畸变；第二，VPARS缺少精确的地面测量数据以进行辐射定标，暂时无法进行更深入的光污染定量分析；第三，存在同一像元下含有多类POI的情况，会对结果造成一定影响，在后续研究中可通过使用具有更高分辨率的数据采集设备以提高数据分辨率来消除该影像。因此，未来的研究将致力于VPARS夜光影像预处理、提升VPARS影像分辨率。但VPARS方法相对于传统的遥感获取方法，拥有成本低、时效性好、数据多样等优点，尤其是遥感影像具有更高的分辨率，可使光污染的研究具有更广阔的发展前景。例如，VPARS方法可用于研究城市同一夜间不同时段的光污染差异，多波段遥感影像可应用于城市彩光污染分析和彩强光造成的人工白昼污染分析。
