遥感技术与应用, 2021, 36(4): 791-802 doi: 10.11873/j.issn.1004-0323.2021.4.0791

数据与图像处理

珠海一号欧比特高光谱数据交叉辐射定标初探

吴颉,1,2,3, 陈楚群,1,2,3, 刘叶取1,3

1.热带海洋环境国家重点实验室,广东省海洋遥感重点实验室,中国科学院南海海洋研究所,广东 广州 510301

2.南方海洋科学与工程广东省实验室(广州),广东 广州 511458

3.中国科学院大学,北京 100049

The Preliminary Study of the Radiometric Cross-calibration of Zhuhai-1/OHS

Wu Jie,1,2,3, Chen Chuqun,1,2,3, Liu Yequ1,3

1.State Key Laboratory of Tropical Oceanography,Guangdong Key Laboratory of Ocean Remote Sensing,South China Sea Institute of Oceanology,Chinese Academy of Sciences,Guangzhou 510301,China

2.Southern Marine Science and Engineering Guangdong Laboratory (Guangzhou),Guangzhou 511458,China

3.University of Chinese Academy of Sciences,Beijing 100049,China

通讯作者: 陈楚群(1960—),男,湖南邵阳人,博士,研究员, 主要从事海洋水色遥感研究。E⁃mail: cqchen@scsio.ac.cn

收稿日期: 2020-04-29   修回日期: 2021-06-22   网络出版日期: 2021-09-26

基金资助: 国家自然科学基金-广东联合基金.  U1901215
国家重点研发计划“海洋环境安全保障”重点专项.  2018YFC1406604
南方海洋科学与工程广东省实验室(广州)人才团队引进重大专项.  GML2019ZD0305
广州市科技计划项目.  201707020031

Received: 2020-04-29   Revised: 2021-06-22   Online: 2021-09-26

作者简介 About authors

吴颉(1992—),女,湖南长沙人,博士研究生,主要从事海洋水色遥感大气校正研究E⁃mail:wujie@scsio.ac.cn , E-mail:wujie@scsio.ac.cn

摘要

搭载于“珠海一号”卫星星座的欧比特高光谱OHS(Orbit Hyper Spectral)传感器,以较高的光谱分辨率和空间分辨率,在近岸及内陆湖泊水色遥感应用方面具有很大潜力。然而OHS缺乏星上定标系统,目前在轨定标采用陆地定标场的资料,其定标结果在水体等低反射率地物误差较大。因此提出一种基于传感器入瞳总辐亮度的交叉辐射定标法,该方法结合QAA(Quasi-Analytical Algorithm)准分析算法和6SV2.1辐射传输模型,利用GOCI(Geostationary Ocean Color Imager)多光谱数据对OHS高光谱数据进行交叉辐射定标。研究结果表明:①GOCI和OHS传感器获取的地物辐射相关性好,在可见光波段范围内,R2均高于0.84;②重新定标后的数据能明显改善不同传感器之间的辐射差异,在可见光波段范围内,定标误差小于9%。实验为高光谱传感器的辐射定标提供了一种新的方法,对建立高光谱定量化、业务化水色遥感处理系统,特别对OHS数据在水域的各种应用具有重要意义。

关键词: 欧比特高光谱(OHS) ; 珠海一号 ; 交叉辐射定标 ; 高光谱 ; QAA

Abstract

The Orbit Hyper Spectral (OHS) sensor, with high spectral and spatial resolution, is equipped on the Zhuhai-1 satellite constellation. It exhibits considerable advantages when monitoring the environment changes of coastal waters and inland lakes. However, OHS has no on-board calibration systems, the in-orbit vicarious calibration using field measurement was conducted but the result may not suitable for low reflectance target like waters. In this paper, we propose a total radiance-based cross-calibration method for OHS by using QAA (Quasi-Analytical Algorithm) marine optical model and 6SV2.1 radiative transfer model. This method makes the multiple-spectral sensor GOCI (Geostationary Ocean Color Imager) can be used for the radiometric cross-calibration of the hyperspectral sensor OHS. The result shows that the radiance observed by GOCI and OHS are highly correlated, with the R2 higher than 0.84 at the visible bands. It also indicates the new calibration method can reduce the radiance differences between GOCI and OHS. The calibration errors are less than 9% at the visible bands. This study provides a new method for radiometric calibration of hyperspectral sensors and has important significance for quantitative application of hyperspectral sensors, particularly for the quantitative remote sensing of waters using OHS data.

Keywords: Orbit Hyper Spectral (OHS) ; Zhuhai-1 ; Radiometric cross-calibration ; Hyperspectral ; QAA

PDF (4303KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

吴颉, 陈楚群, 刘叶取. 珠海一号欧比特高光谱数据交叉辐射定标初探. 遥感技术与应用[J], 2021, 36(4): 791-802 doi:10.11873/j.issn.1004-0323.2021.4.0791

Wu Jie, Chen Chuqun, Liu Yequ. The Preliminary Study of the Radiometric Cross-calibration of Zhuhai-1/OHS. Remote Sensing Technology and Application[J], 2021, 36(4): 791-802 doi:10.11873/j.issn.1004-0323.2021.4.0791

1 引 言

“珠海一号”卫星星座是由珠海欧比特宇航科技股份有限公司投资发射并运营的商业遥感卫星星座,其中02组卫星于2018年4月26日发射升空,其搭载的欧比特高光谱OHS(Orbit HyperSpectral)传感器具有高光谱分辨率、高空间分辨率、宽覆盖能力的特点,平均光谱分辨率2.5 nm,光谱覆盖可见光至近红外波段(400 nm~1 000 nm),地面分辨率达10 m,幅宽大于150 km,单景最大的成像范围可达150 km×2 500 km,4颗卫星可实现每5 d左右对全球扫描一遍。珠海一号的成功发射,丰富了我国高光谱遥感数据源。高光谱遥感可以实现对地物目标的精确识别和定量反演,是遥感技术重要发展方向之一1,而准确的辐射定标是卫星遥感数据处理及其定量化应用中非常重要的基础工作,也是难点之一。

辐射定标是建立卫星传感器记录的数字信号(DN)值与对应的辐射能量值之间的数量关系,将原始DN值转换为辐亮度值的过程。卫星发射前会基于标准灯或积分球进行实验室定标,但在卫星发射和工作过程中,传感器的性能会发生变化和衰减,为保证数据质量,需要定期对传感器进行在轨辐射定标2。目前在轨辐射定标方法包括星上定标、场地辐射定标以及交叉辐射定标。星上定标要求传感器配备有星上定标系统,然而珠海一号卫星并未配备,目前OHS是使用敦煌定标场的数据进行场地定标。场地定标法是利用与卫星同步测量的大气和地面数据进行在轨定标的方法,是最直接有效的方法之一。国内学者利用我国敦煌辐射定标场的数据,对包括HJ-1A和HJ-1B星的CCD3和CBERS-02星CCD4、GF-1星的PMS 5等多光谱传感器进行定标,敦煌定标场的数据也被应用于高光谱传感器的辐射定标,如SPARK-01和02高光谱卫星6、 HJ-1A高光谱成像仪(HSI)7,以及EO-1/Hyperion高光谱传感器8。敦煌辐射定标场是陆地定标场,难以满足水体等低反射率地物的定标要求,另外场地定标需要大量的同步测量数据,人力物力消耗大,试验费昂贵,交叉辐射定标正好可以弥补这一缺点。交叉辐射定标是使用已知定标精度较高的光学传感器作为参考,对待定标光学传感器进行定标的一种方法,其优点是定标成本低,可以实现高频次、多传感器间的辐射定标,且适用于水体这类低反射率地物的辐射定标9,近年来广泛应用于多光谱传感器,如GF-1/WFV10-11、HY-1A水色水温扫描仪COCTS12、Tiangong-2/MWI13等。而针对高光谱传感器,交叉辐射定标的难点主要在于其观测通道多,难以实现不同传感器之间的光谱匹配,目前没有高光谱传感器交叉辐射定标的相关研究。

国内外广泛应用的水色传感器为多光谱传感器,高光谱遥感数据提升了遥感观测的信息维度,在水色遥感应用上有着很大的潜力,如在识别浮游植物群落等方面具有显著优势14。而水体的反射率低,高精度的水体定量化、业务化遥感对传感器的辐射定标结果有着更高的要求。目前OHS的辐射定标结果在水体误差大,这限制了该数据在水色遥感领域的应用。为了提高OHS在水体的辐射定标精度,实验将以GOCI(Geostationary Ocean Color Imager)作为参考传感器对OHS进行交叉辐射定标。为了解决光谱匹配的难题,利用QAA(Quasi-Analytical Algorithm)准分析算法,先由多光谱的水体遥感反射率推导出连续的高光谱遥感反射率,实现不同传感器之间的光谱匹配,再基于传感器入瞳总辐亮度值确定定标系数,最后对定标结果进行了分析和讨论。

2 研究数据

受OHS数据量的限制,选取2019年5月7日黄河口附近GOCI和OHS无云影像各一景,OHS影像成像时间为03:12 GMT,GOCI影像成像时间为03:16 GMT,两景影像时间差仅为4 min。两景影像的RGB假彩色合成图如图1所示, 其中GOCI合成波段为486 nm(B)、555 nm(G)、680 nm(R),OHS合成波段为480 nm(B)、550 nm(G)、670 nm(R)。两景影像观测到的水体变化趋势几乎一致,OHS影像有着更高的空间分辨率,影像中细节更为清晰,同时在水域噪声也更加明显。

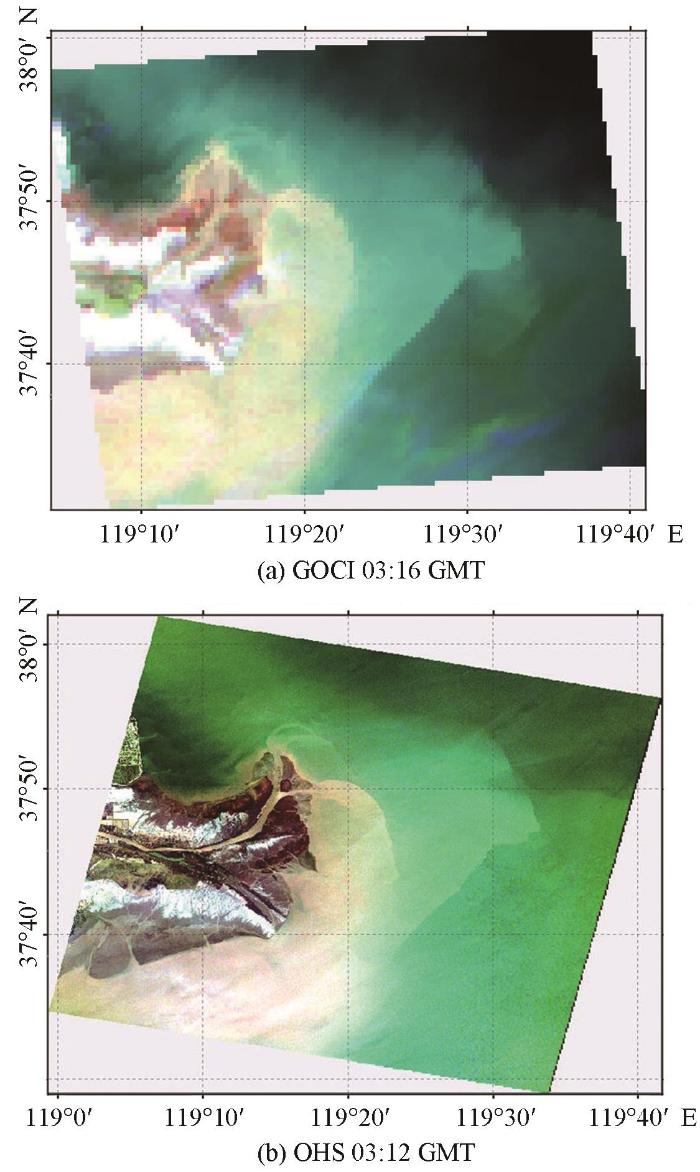

图1

图1   2019年5月7日黄河口附近GOCI和OHS影像的假彩色合成图

Fig.1   The composed RGB pictures of the GOCI and OHS data centered on the Huanghe river estuary on 7 May 2019


2.1 GOCI数据

GOCI是世界上第一颗地球静止轨道的水色遥感卫星,其空间分辨率为500 m,设置有6个可见光波段(412、443、490、555、660、680 nm)和2个近红外波段(745、865 nm)。GOCI的运行轨道与地球同步,突出特点是时间分辨率高,从00:00~07:00(GMT)每隔1 h采样一次,每天采样8次15。高的时间分辨率使得同一观测区域内,至少有一景GOCI影像和OHS影像的时间差在半小时以内。GOCI传感器的星上定标采用太阳定标作为主要方式16,结合在轨替代定标,辐射定标精度优于1%17,遥感反射率(Rrs)反演精度可达6.8%18,满足水色遥感的辐射定标要求19。GOCI 数据的官方处理软件GDPS(GOCI Data Processing System)由韩国海洋卫星中心(Korea Ocean Satellite Center)开发,其中内置了两种大气校正和多种常用的水色遥感产品反演算法,可以将L1B数据处理成L2级海洋数据产品,包括有归一化离水辐亮度(Lwn)、遥感反射率、叶绿素浓度、黄色物质浓度和总悬浮物浓度等等。

由于GOCI具有高的时间分辨率,辐射定标精度满足水色遥感应用的要求,数据易于获取,可在KOSC网站上免费下载(http://kosc.kiost.ac.kr/eng/p10/kosc_p11.html),又配有成熟的算法和数据处理软件,因此是作为参考传感器对OHS进行交叉辐射定标的较优选择。

2.2 OHS数据

OHS的地面分辨率为10 m,光谱范围覆盖可见光至近红外(400~1 000 nm),平均光谱分辨率2.5 nm,波段可达256个,用户可根据具体需求选取任意32个波段下传,并可动态调整各波段范围。实验选用OHS数据来自OHS-2C星CCD2。图2中彩色虚线为所选OHS影像32个波段的光谱响应曲线,黑色实线为GOCI传感器的光谱响应函数曲线。GOCI属于多光谱传感器,波段数远远少于OHS。OHS影像的32个波段中,有部分波段落在了H2O或O2的吸收区,如图3所示。由于缺乏现场实时的大气参数数据,无法准确估算H2O和O2吸收的影响,因此落在吸收区内的波段将暂时不予讨论,实际讨论波段为表1中加粗字体所示的16个波段。

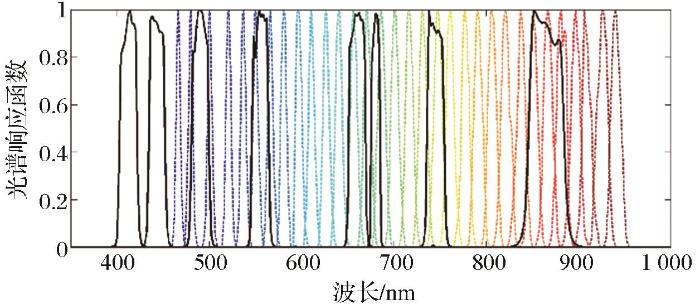

图2

图2   GOCI(黑色实线)与OHS(彩色虚线)的光谱响应函数曲线

Fig.2   The relative spectral response of OHS (colored dotted lines) and GOCI (black solid lines)


图3

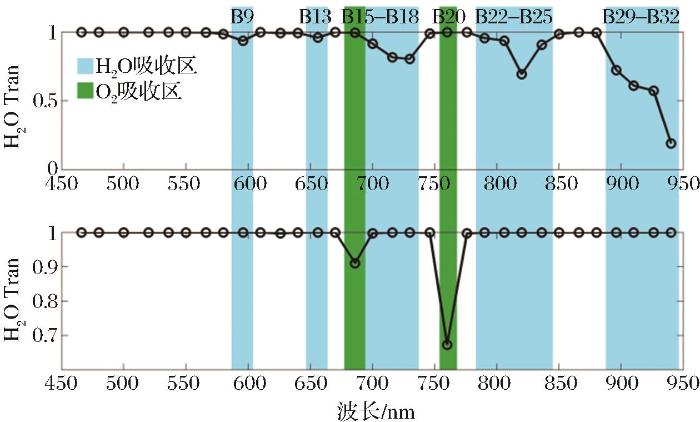

图3   OHS各波段的H2O和O2大气透过率

(6SV2.1中纬度夏季大气)

Fig.3   The transmittances of H2O and O2 at OHS channels


表1   OHS波段及其中心波长

Table 1  Central wavelength of OHS channels

通道中心波长/nm通道中心波长/nm
B01466B17716
B02480B18730
B03500B19746
B04520B20760
B05536B21776
B06550B22790
B07566B23806
B08580B24820
B09596B25836
B10610B26850
B11626B27866
B12640B28880
B13656B29896
B14670B30910
B15686B31926
B16700B32940

注:加粗字体表示本实验讨论波段

新窗口打开| 下载CSV


3 交叉辐射定标

3.1 定标原理

实验采用的是基于传感器入瞳总辐亮度的交叉辐射定标法,其原理是当参考传感器和待定标传感器的成像时间相近且观测同一水体目标时,假设二者过境时的水体参数及大气状况相同,则由参考传感器的数据计算出水体归一化离水辐亮度和大气参数,进而推导出在待定标传感器观测几何条件下接收到的水体和大气的辐射,最后合成待定标传感器过境时理论上的入瞳总辐亮度,并与DN值作比较,得到待定标传感器的辐射定标系数20

定标的具体流程如下:水色遥感中,在忽略白帽和太阳耀斑影响的情况下,传感器接收到的总的辐射Lt由大气分子的瑞利散射辐射Lr、气溶胶散射辐射La和离水辐射Lw这3部分组成:

Lt(λ)=Lr(λ)+La(λ)+tv(λ)Lw(λ)

其中:λ为波长;tv为水面到传感器路径上的大气漫射透过率;Lw为:

Lw(λ)=ts(λ)Rrs(λ)F0(λ)cosθs

其中:Rrs为水面以上遥感反射率;F0为大气层外太阳辐照度;θs为太阳天顶角;ts为太阳到水面路径上的大气漫射透过率。后文中将使用上标GOCI和OHS来区分不同传感器的参数。GOCI数据由GDPS软件大气校正处理后,可以得到GOCI过境时观测区域的气溶胶参数及RrsGOCI。OHS和GOCI两个传感器准同步对同一水体区域进行观测时,假设两个传感器过境时段内大气和水体的变化可以忽略,则将GOCI数据得到气溶胶参数、OHS数据观测几何条件、OHS光谱响应函数等输入6SV (Second Simulation of a Satellite Signal in the Solar Spectrum - Vector) 辐射传输模型中,可得到对应OHS传感器理论上的tsOHStvOHS值,以及对应接收到的LrOHSLaOHS值,再加上已知的离水辐射值,便可得到OHS大气层外模拟的总辐亮度LtOHS,建立此总辐亮度值与OHS接收到的DN值的对应关系便可得到辐射定标系数,从而实现对OHS的在轨交叉辐射定标。

针对以上交叉定标思路,有以下问题需要解决:①OHS与GOCI的光谱匹配;②OHS理论上接收的大气辐射信号的模拟;③OHS与GOCI的空间匹配。

3.2 光谱匹配

交叉辐射定标对参考传感器和待定标传感器之间的通道设置和光谱响应函数有严格要求,因为即使两传感器的观测环境完全相同,不同光谱波段范围内水体和大气的吸收、散射性质存在较大差异,光谱响应函数的差异也直接影响了传感器入瞳总辐亮度值的大小。

OHS是高光谱传感器,星上有256个通道,任选32个通道下传,而常用的水色传感器一般为多光谱传感器,如GOCI在可见光至近红外只有8个波段,波段数远少于OHS。如果要对OHS的所有波段进行辐射定标,在缺少实测光谱的情况下,期望可以通过GOCI在8个波段的离水辐射值推导出水体的固有光学性质,再模拟出在OHS各波段的离水辐射值。实验中,使用了QAA(Quasi-Analytical Algorithm)准分析算法21来推导水体的固有光学性质。

在海洋光学中,水体的性质可以分为表观光学性质和固有光学性质,表观光学性质是受环境辐射场的影响,如水面以上遥感反射率Rrs、漫射衰减系数等,而固有光学性质是不随环境的变化而变化的,如吸收系数、散射系数等。固有光学性质直接与水体中物质的组分及其浓度相关,而遥感或者现场测量获得的一般是水体表观光学性质的参数22。通过推导辐射传递函数,表观光学性质与固有光学性质之间存在一定的基本关系,如:

Rrs(λ)=0.52rrs(λ)1.0-1.7rrs(λ)

其中:rrs是水面以下遥感反射率;是吸收系数和后向散射系数的函数:

rrs(λ)=g0u(λ)+g1[u(λ)]2
u(λ)=bb(λ)a+bb(λ)

其中:g0=0.089 45,g1=0.124 71721bb是总后向散射系数;a是总吸收系数。

bb(λ)=bbw(λ)+bbp(λ)
a(λ)=aw(λ)+adg(λ)+aφ(λ)

其中:bbw是水体的后向散射系数;bbp是悬浮物的后向散射系数;aw是水体的吸收系数;adg是黄色物质及碎屑的吸收系数;aφ是浮游动植物的吸收系数。bbw23aw仅与波长相关:

bbw(λ)=0.002(0.45λ)4.3

aw由前人测量24-25。因此如果已知水体的表观光学性质,可以推导出水体的固有光学性质,反之亦然。

GDPS是GOCI数据的官方处理软件,内置了部分二级产品处理算法,其缺省的大气校正算法是适用于浑浊水体的波段经验迭代算法26,缺省的固有光学性质反演算法是QAA算法17。首先使用GDPS软件对GOCI的L1B数据进行处理,得到GOCI各波段的Rrs光谱和固有光学性质产品,之后再运用QAA算法21进一步得到水体在任一波段的bbpadg,其具体步骤如表2中步骤0~12所示。由于QAA算法是借助后向散射系数光谱模型、黄色物质吸收系数光谱模型和波段的总吸收系数来估算叶绿素的吸收光谱,在局地叶绿素吸收光谱模型未知的情况下,无法准确计算得到OHS各波段的叶绿素吸收系数。

表2   QAA算法的步骤及公式

Table 2  The steps and formulas of the QAA algorithm

步骤参数描述计算公式
0Rrs(λ)水面以上遥感反射率GDPS产品
1rrs(λ)水面以下遥感反射率rrs(λ)=Rrs(λ)0.52+1.7Rrs(λ)
2u(λ)中间参数u(λ)=-g0+[(g0)2+4g1rrs(λ)]122g1
3a(555)555 nm处的总吸收系数GDPS产品
4bbp(555)555 nm处的悬浮物后向散射系数bbp(555)=u(555)a(555)1-u(555)-bbw(555)
5Y中间参数Y=2.0{1-1.2exp[-0.9rrs(443)rrs(555)]}
6bbp(λ)任一波段的悬浮物后向散射系数bbp(λ)=bbp(555)(555λ)Y
7a(λ)任一波段的总吸收散射系数a(λ)=[1-u(λ)][bbw(λ)+bbp(λ)]u(λ)
8ζ=aφ(412) / aφ(443)中间参数ζ=0.74+0.020.8+rrs(443)/rrs(555)
9ξ=ag(412) / ag(443)中间参数

ξ=exp[S(443-412)]

其中:S=0.015+0.0020.6+rrs(443)rrs(555)

10ag(443)443 nm处的黄色物质的吸收系数ag(443)=a(412)-ζa(443)ξ-ζ-aw(412)-ζaw(443)ξ-ζ
11adg(λ)任一波段的黄色物质及碎屑的吸收系数adg(λ)=ag(443)exp[-S(λ-443)]
12aφ(λ)任一波段的浮游动植物的吸收系数aφ(λ)=a(λ)-adg(λ)-aw(λ)

新窗口打开| 下载CSV


因此实验通过对GOCI各波段的叶绿素吸收系数进行线性插值得到其他波段的叶绿素吸收系数,以提高QAA在该水域的适用性。已知bbpadgaφ,由式(3)~(8)反求出水体的连续Rrs光谱,最后通过OHS的光谱响应函数Fλ)求得OHS各波段λiRrsλi)值:

Rrs(λi)=λ1λ2F(λ)Rrs(λ)dλλ1λ2F(λ)dλ

在GOCI观测的水域范围中选取3个代表不同浑浊程度水体的像元,其光谱分别如图4中(a)、(b)和(c)所示。图中红色三角形表示由GDPS软件计算得到的GOCI各波段的RrsGOCI,黑色实线表示由RrsGOCI经QAA算法推导出来的连续的Rrs光谱,绿色圆圈表示由连续的Rrs光谱通过OHS光谱响应函数积分得到的OHS各波段的RrsOHS图4中,当水体变浑浊时,水体在可见光和近红外波段的Rrs都会明显增高,Rrs光谱曲线峰值会由短波往长波方向移动,这是光谱反射率峰值“红移”现象;当水体较为清洁时,Rrs光谱呈单峰形态分布,峰值在550 附近;随着水体浑浊度增加,600~700 nm之间的Rrs明显升高,反射峰的宽度也增大,800 nm 附近的峰值开始出现;随着水体进一步浑浊,800 nm附近的峰值显著升高。这与之前学者在黄河口附近实测得到的光谱特性一致27。总体来说,通过QAA算法模拟得到的连续Rrs光谱曲线较为可信,由其得到的OHS波段的Rrs值可用来进行辐射定标。

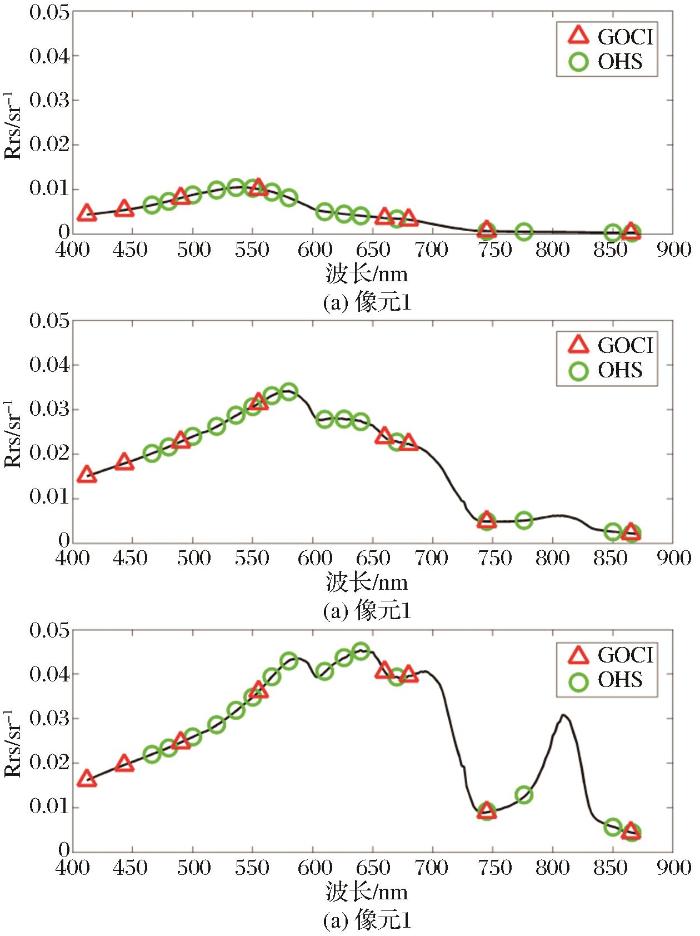

图4

图4   不同浑浊程度水体的Rrs光谱

(三角表示GOCI的Rrs光谱,实线为QAA推导得到连续的Rrs光谱,圆圈为模拟得到OHS的Rrs光谱)

Fig.4   The Rrs spectrum of the different types of water


为了确定并验证定标系数,在GOCI观测的水域范围中任意选取了300个像元作为样本,样本像元的选取遵循以下规则:①利用GDPS产品中用于控制数据质量的标记17,除去GOCI影像中被标记为陆地(Land)、云或冰(Cloud_or_Ice)、云边缘(Cloud_Edge)、高亮像元的邻近像元(Bright_Pxl_Adj)、大气校正迭代未收敛(Max_Iteration)、大气校正失败(Atmospheric_Correction_Fail)、高气溶胶(High_Aerosol)等的像元;②由于QAA在高浑浊水体反演精度较低28,为了降低由QAA带来的误差,样本选取避开了靠近黄河口的极度浑浊水域的像元,除去了GOCI影像中Rrs(555)/Rrs(660)<0.9的像元;③除去3×3像元矩阵内Rrs(680)的变异系数大于5%的空间变化大的像元;④在剩下的像元中,随机选取300个像元作为样本像元。300个样本像元中,150个像元的数据用于确定新的定标系数,另外150个像元用于检验新的定标系数。图5所示为300个样本像元,经由QAA算法推导和光谱响应函数积分,最终得到模拟的OHS各波段的Rrs光谱。

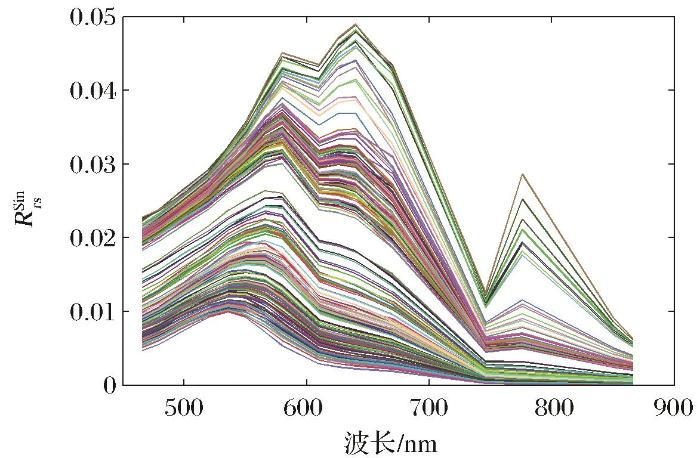

图5

图5   QAA算法模拟的OHS各波段的Rrs光谱

Fig.5   The simulated Rrs spectrum derived from QAA at OHS channels


3.3 大气辐射模拟

大气信号的模拟使用6SV2.1辐射传输模型。6SV模型可以很好地模拟光辐射在传输过程中所受到的大气影响,考虑了偏振、地面目标的海拔高度、地表双向反射特性和主要大气气体的吸收29,提高了瑞利散射和气溶胶散射信号的计算精度。6SV模型主要适用于0.25~4.0 μm波段的大气校正,是当前发展的比较成熟的大气订正模型之一。在6SV模型中,输入影像获取日期、观测目标所处经纬度、传感器观测几何条件、大气分子类型、气溶胶模型、气溶胶光学厚度、海拔高度和传感器的光谱响应函数等,即可模拟出LrLatvts等参数30

黄河口海区为我国东部沿海季风盛行区之一, 夏季盛行偏南风, 冬季盛行偏北风31图6所示为所选GOCI影像成像时的风场,风场数据来自于NCEP(National Center for Environmental Prediction)。当天在观测区域主要是由海洋吹向陆地的风,天气晴朗,550 nm处的气溶胶光学厚度约在0.25左右,因此在6SV2.1模型中选取海洋型气溶胶类型,再代入550 nm处的气溶胶光学厚度的数据,由6SV2.1模型计算出300个样本像元在OHS各通道的LrLatvts

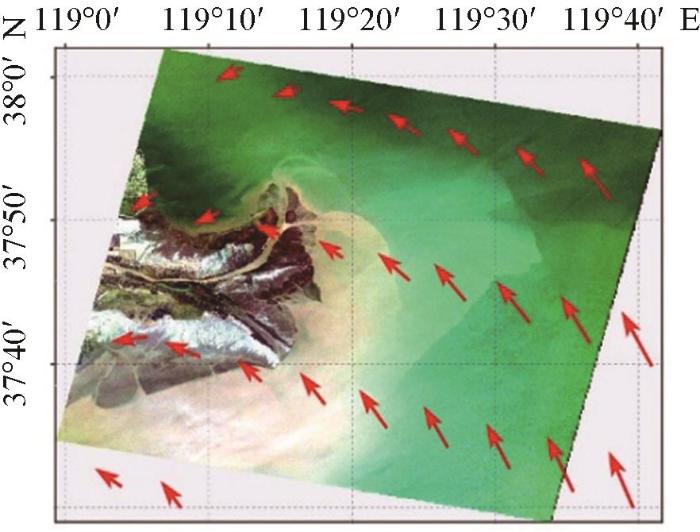

图6

图6   黄河口附近风场分布图

Fig.6   The map of the wind field centered on the Huanghe River Estuary


3.4 空间匹配

样本数据集的300个像元通过上文中3.2节和3.3节所描述的过程,分别计算得到OHS理论上各通道接收到的水体和大气的辐射值,再由式(1)和式(2)合成模拟的OHS各通道入瞳总辐亮度值LtSim,如图7所示。然而GOCI与OHS的空间分辨率存在较大差异,GOCI为500 m,OHS为10 m,下一步需要将LtSim与OHS的DN值进行空间匹配。

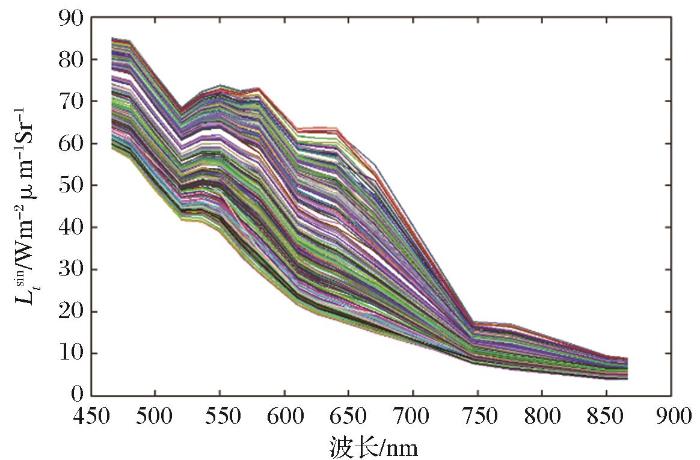

图7

图7   模拟的OHS各波段入瞳总辐亮度光谱

Fig.7   The simulated total radiance spectrum of OHS


GOCI传感器运行在地球同步的轨道,其观测天顶角和方位角不变,在不同观测位置,其地面分辨率大约在500~513 m范围内变化,在研究区域黄河口附近,GOCI地面分辨率约为503 m,同时OHS的地面分辨率都在10 m左右,正负不超过1 m,因此,对于GOCI中的一个像元,本实验将与其对应的OHS 50×50像元矩阵内的DN值的平均值,作为与GOCI对应的OHS的值。

3.5 定标结果

将用于确定新定标系数的150个像元的LtSim与DN进行一次函数线性拟合,结果如图8,得到的拟合系数即为新辐射定标系数(表3)。图8中,R2为决定系数,平均绝对百分比误差APD(Absolute Percentage Difference)的定义为:

图8

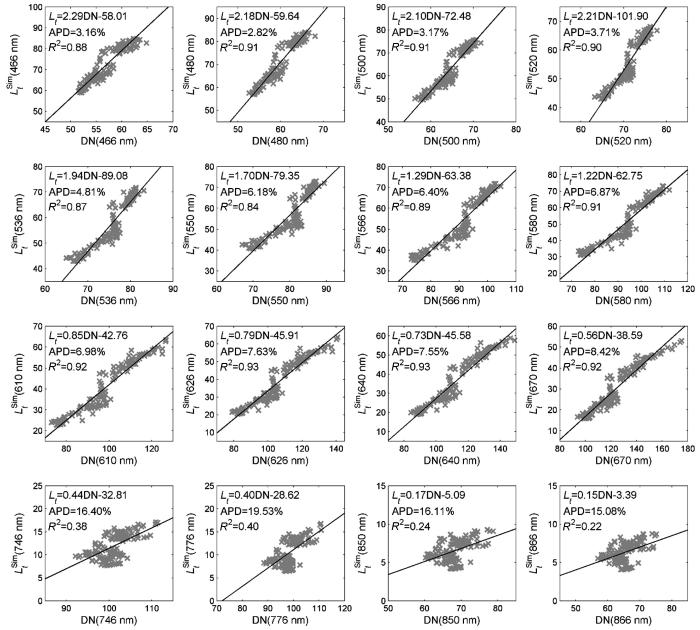

图8   OHS各波段模拟的LtSim与DN值的散点图

LtSim的单位为W m-2 μm-1 sr-1

Fig.8   The simulated LtSimvalues versus DN values at different OHS channels


APD=1Ni=1N|Xe-XtXt|×100%

其中:Xt为真值,Xe为估算值。图8中,在可见光波段,OHS的DN值与模拟的LtSim有着很好的相关性,R2均不低于0.84。同时,在可见光波段,DN值与LtSim的一次函数线性拟合的APD都在8.5%以内,在466~536 nm波段,APD均在5%以下。然而在4个近红外波段,R2较低,同时APD都高于15%。

表3   OHS各通道的原、新增益参数和偏移参数值

Table 3  The initial/new gain and offset values at OHS channels

通道

波长

/nm

原增益

参数

原偏移

参数

新增益

参数

新偏移

参数

B014662.133 570.000 002.288 37-58.008 77
B024802.136 690.000 002.178 79-59.640 03
B035002.054 750.000 002.099 15-72.476 00
B045201.980 290.000 002.213 27-101.897 95
B055361.965 190.000 001.941 30-89.075 23
B065501.711 480.000 001.702 05-79.354 42
B075661.211 360.000 001.289 65-63.379 83
B085801.100 810.000 001.216 58-62.749 13
B106100.837 170.000 000.848 97-42.756 69
B116260.695 210.000 000.794 45-45.912 87
B126400.626 680.000 000.729 69-45.576 01
B146700.491 470.000 000.555 06-38.589 16
B197450.328 490.000 000.442 65-32.810 31
B217760.320 900.000 000.397 74-28.622 44
B268500.360 550.000 000.170 69-5.085 50
B278660.372 980.000 000.148 90-3.393 56

新窗口打开| 下载CSV


表3中,原增益参数和新增益参数在可见光波段差异较小,在近红外波段差异较大,原偏移参数均为0,而新偏移参数的绝对值与水域上方Lt值相当,因此忽略偏移参数,会严重影响辐射定标的结果。

将新的定标系数代入用于检验的150个样本像元,检验定标结果如图9所示。图9中RMSE(Root Mean Square Error)为均方根误差,其单位为:W m-2 μm-1 sr-1,MPD(Mean Percentage Difference)为平均百分比误差,定义分别为:

RMSE=1Ni=1N(Xe-Xt)2
MPD=1Ni=1NXe-XtXt×100%

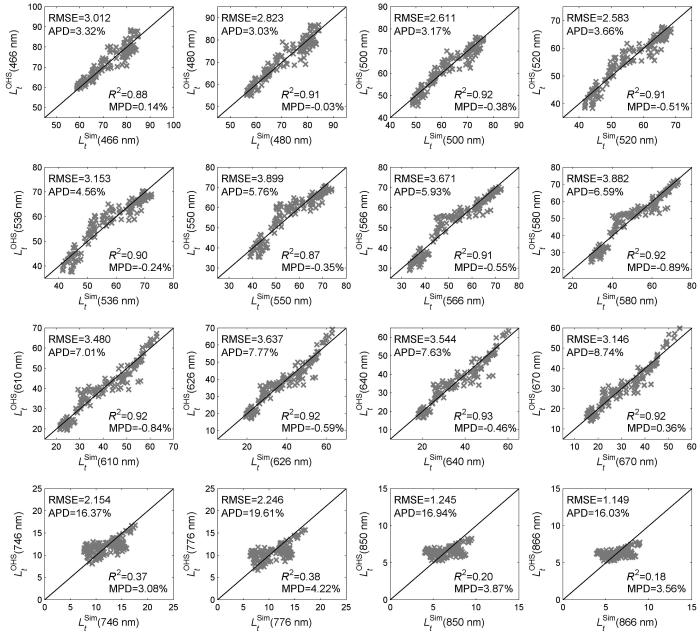

图9

图9   新的定标结果LtOHS与模拟的LtSim的散点图

LtSimLtOHS的单位为W m-2 μm-1 sr-1

Fig.9   The simulated LtSimvalues versus the new calibrated LtOHS values at different OHS channels


图9中,16个波段的LtOHSLtSim的散点都很好地分布在了1∶1线附近,可见光波段的MPD的绝对值在0.9%以内,近红外波段的MPD在3.08%~4.22%之间,验证了用多光谱水色传感器对高光谱传感器进行交叉辐射定标的可行性。在可见光波段,LtOHSLtSimR2都高于0.88,定标误差在9%以内,而在近红外波段,LtOHSLtSim的R2较低、APD较大,APD最大出现在776 nm波段,为19.61%。

为了进一步对比新旧定标系数的定标结果的差异,另外再选取3个像元,分别取自浑浊程度不同的水体,对比OHS原、新定标的瑞利校正反射率和GOCI定标后的瑞利校正反射率的差异(图10)。尽管OHS与GOCI的观测几何不同,瑞利校正反射率会存在些许差异,但原定标的OHS瑞利校正反射率与GOCI的瑞利校正反射率差异很大,其波谱形状明显与实际不符,而重新定标后的OHS数据能明显改善与GOCI传感器之间的反射率差异。

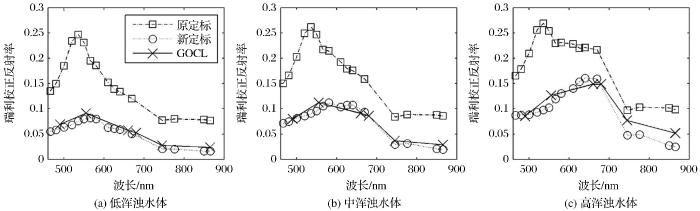

图10

图10   在不同浑浊程度水体,OHS原、新定标的瑞利校正反射率与GOCI的瑞利校正反射率对比

Fig.10   Comparisons of the Rayleigh-corrected reflectance spectrum in different types of waters


3.6 讨 论

QAA算法在我国近海具有一定的适用性,而且根据不同区域水体的类型对模型的系数进行修正,可以提高算法的反演精度32-33。在实验中,a(555)使用的是GDPS软件的反演产品,该软件根据水体的不同浑浊程度,a(555)的计算方法不同1734,当Rrs(680)<0.001 5 sr-1时,以555 nm波段作为参考波段计算a(555):

a(555)=aw(555)+10-1.146-1.366χ-0.469χ2

其中:

χ=log[rrs(443)+rrs(490)rrs(555)+5rrs(660)rrs(490)rrs(660)]

Rrs(680)≥0.001 5 sr-1时,以660 nm波段作为参考波段计算a(555),首先计算a(660):

a(660)=aw(660)+0.07[Rrs(660)Rrs(443)]1.1

然后由式(3)~式(6)计算bbp(660),再根据表2中步骤5和6得到bbp (555),最后根据式(3)~式(6)计算出a(555)。参考波段的选择对QAA算法的反演结果影响很大,以555 nm和660 nm为参考波段的QAA算法适用于中低浑浊的水体,而在高浑浊和以浮游植物为主导的水体,a(555)会被低估35,需要根据水体的性质,对参考波段进行调整,提高QAA的反演精度36。因此,在样本像元选取时,避开了高浑浊水体像元,以确保QAA的适用性。

一般来说,传感器之间的交叉辐射定标的选定区域应为开阔大洋20,因为开阔大洋气溶胶类型单一,且水体清洁、空间变化缓慢,辐射定标会更为准确。由于数据量的限制,实验选取了一景黄河口附近水域的OHS影像进行交叉辐射定标的研究,近岸水体光学性质复杂,相对于开阔大洋水体,定标精度会相对较低。尽管如此,在QAA算法适用的情况下,相对于清洁水域,黄河口附近水域覆盖了浑浊程度不同的水体,因此,可见光波段的Lt变化范围大,这有利于Lt和DN的线性拟合,定标结果可信度更高。同时,近岸水体的光学特性随时间变化较快,因此利用近岸水域的数据进行辐射定标时,要求参考传感器和待定标传感器的时间差异更小。GOCI运行在与地球同步轨道,时间分辨率高,一天可成像8次,相对于极轨卫星一天约一景影像的数据量,GOCI与OHS的时间差异可以控制在更小范围内,所选的OHS和GOCI影像的成像时间差异仅为4 min,充分保证了两者数据的同步性。

另外,在图8中4个近红外波段的Lt和DN值的相关性较差,这是由于水体对近红外波段的强烈吸收37,使得在清洁和中低浑浊水域,近红外波段的离水辐射值很小,近红外波段的Lt基本来自于大气的辐射信号,而在一景OHS影像内,大气的变化小,导致近红外波段的Lt变化范围小,Lt和DN的相关性较差,因此,近红外波段的定标系数还需结合多时段、多区域的数据进一步确定。

4 结 论

实验利用准同步的GOCI多光谱水色数据对“珠海一号”卫星星座OHS高光谱数据进行辐射定标研究,提出了一种基于传感器入瞳总辐亮度的交叉辐射定标法。该方法借助QAA准分析算法和6SV2.1辐射传输模型,由参考传感器的多光谱数据得到高光谱模拟数据,解决了参考传感器和待定标传感器数据之间的光谱匹配问题。使用该方法重新定标后,OHS可见光波段范围内的定标误差在9%以内,OHS数据与GOCI数据之间的辐射差异得到明显改善。该定标方法在我国缺少海上辐射定标场的现实条件下,有很大实用价值,对拓展OHS高光谱数据的应用领域具有重要意义。若能采用更长时间、更多区域的数据,定标效果将更优,尤其能优化近红外波段的辐射定标结果。同时,随着海洋光学正演及反演模型精度的提高,该方法的辐射定标精度也必将得到改进。
