遥感技术与应用, 2022, 37(4): 854-864 doi: 10.11873/j.issn.1004-0323.2022.4.0854

蒸散发遥感专栏

库布齐沙漠典型沙地人工林蒸散对比分析

马启民,1, 龙银平1, 汤世宇1, 贾晓鹏2

1.成都信息工程大学 资源环境学院，四川 成都 610225

2.中国科学院西北生态环境资源研究院 沙漠与沙漠化重点实验室，甘肃 兰州 730000

Comparative Analysis of Evapotranspiration of Typical Sandy Plantations in the Hobq Desert

Ma Qimin,1, Long Yinping1, Tang Shiyu1, Jia Xiaopeng2

1.College of Resources and Environment，Chengdu University of Information Technology，Chengdu 610225，China

2.Key Laboratory of Desert and Desertification，Northwest Institute of Eco-Environment and Resources，Chinese Academy of Sciences，Lanzhou 730000，China

收稿日期: 2021-08-11   修回日期: 2022-07-03

基金资助: 成都信息工程大学人才引进项目.  KYTZ202113
四川省重点研发计划项目.  2020YFS0356
科技兴蒙重点专项.  KJXM⁃EEDS⁃2020006

Received: 2021-08-11   Revised: 2022-07-03

作者简介 About authors

马启民(1985－),男,新疆额敏人,讲师,主要从事陆面生态水文过程研究E⁃mail:mqm@cuit.edu.cn , E-mail：mqm@cuit.edu.cn

摘要

人工造林使库布齐沙漠的生态快速逆转，深入理解沙地人工林的蒸散特征，对改善现有人工林的经营管理和开展人工林建设具有重要意义。利用Landsat 8、MODIS产品、气象观测资料等数据，通过基于能量平衡的SEBAL模型和MODIS MOD16蒸散产品获取库布齐沙漠典型林场2014年7月14日、7月30日、8月15日、9月7日的地表蒸散量，并采用波文比系统相关数据对估算的结果进行验证。得到以下结果：与波文比观测系统的蒸散相比，SEBAL模型反演的蒸散整体偏大，日蒸散分别多1.06、1.71、1.19、2.65 mm，两者的决定系数达0.827；MODIS MOD16产品的蒸散整体偏小，日蒸散分别少0.13、0.32、0.18、0.95 mm，两者的决定系数达0.823；在沙漠人工林斑块区域且植被类型较单一的情况下，MODIS MOD16的蒸散结果要好于SEBAL模型反演的蒸散，两者在空间分布上基本保持一致；林场蒸散较大的区域主要分布在中部和南部，而北部区域蒸散相对较小。研究结果可为其他沙地斑块人工林获取蒸散提供参考。

关键词： 沙地人工林 ; 波文比 ; SEBAL模型 ; MODIS MOD16 ; 蒸散

Abstract

Artificial afforestation has rapidly restored the ecology of the Hobq Desert. A thorough understanding of the characteristics of Evapotranspiration （ET） in sand plantations is of great significance for improving the management of existing plantations and developing plantation construction. By using Landsat8， MODIS products， and meteorological observations， the surface ET of a typical forest farm in the Hobq Desert on July 14， July 30， August 15 and September 7， 2014 was respectively obtained by the energy balance based SEBAL （The Surface Energy Balance Algorithm for Land） model and the MODIS MOD16 ET product. The results were verified by the Bowen ratio system. The results are as follows： Compared with the ET of the Bowen ratio observation system， the overall ET estimated by the SEBAL model was larger. The daily ET were overestimated by 1.06， 1.71， 1.19， and 2.65 mm on the above mentioned four days， with the determination coefficient of 0.827. ET from the MODIS MOD16 product was relatively smaller， and the daily ET were underestimated by 0.13， 0.32， 0.18 and 0.95 mm， respectively， with the determination coefficient of 0.823. In the case of desert plantation patches with single vegetation type， the ET obtained by the MODIS MOD16 was better than retrieved by the SEBAL model， but the spatial distribution was basically consistent. Areas with higher ET were mainly distributed in the central and south parts of the farm， while ET in the northern part was relatively smaller. The results can provide reference for other sandy plantations to obtain evapotranspiration.

Keywords： Sand plantation ; Bowen ratio ; SEBAL model ; MODIS MOD16 ; Evapotranspiration（ET）

PDF (5060KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

马启民, 龙银平, 汤世宇, 贾晓鹏. 库布齐沙漠典型沙地人工林蒸散对比分析. 遥感技术与应用[J], 2022, 37(4): 854-864 doi:10.11873/j.issn.1004-0323.2022.4.0854

Ma Qimin, Long Yinping, Tang Shiyu, Jia Xiaopeng. Comparative Analysis of Evapotranspiration of Typical Sandy Plantations in the Hobq Desert. Remote Sensing Technology and Application[J], 2022, 37(4): 854-864 doi:10.11873/j.issn.1004-0323.2022.4.0854

1 引 言

水是维持干旱半干旱区沙地人工林稳定、可持续发展的关键控制因子。蒸散又是能量平衡和水循环各要素的一个重要组成部分，在干旱半干旱区它的估算主要围绕潜热展开。在能量平衡模型中，潜热作为能量平衡方程的余项，可由净辐射与土壤热通量、感热的差值得到。目前研究蒸散的方法主要有实地观测、数值模型、遥感反演，其中实地观测主要有涡动相关法［1］、波文比法［2］、蒸渗仪法［3］、大孔径闪烁仪法［4］、Surface Renewal（SR）技术［4］。观测的蒸散相对可靠，但其受成本和区域的限制，很难大范围的推广。数值模型可在不同时空尺度上对地表水热通量进行连续模拟，但其需要准备大量的驱动数据并对模型参数的精度要求高且计算量大。通过遥感反演的方法可获取不同尺度的蒸散，越来越多的学者在这方面进行了大量的研究，这也是获取较大空间蒸散的有效手段［5］。其中，通过SEBAL模型反演的蒸散和基于Penman-Monteith的MODIS MOD16遥感产品数据集是获取区域蒸散的两种最常用的方式［6-9］。前者的最大优势是利用较少的地表参数就可获取区域蒸散，后者的最大优势是直接获取区域蒸散。目前关于SEBAL模型的应用很多，但在沙地人工林中，利用遥感反演的蒸散、蒸散产品数据以及观测的蒸散三者之间进行对比的研究很少。当前国内的沙地人工林的蒸散研究多为大区域，主要集中在毛乌素沙地［10-13］、科尔沁沙地［14-16］、塔克拉玛干沙漠［17-19］、古尔班通古特沙漠［20-21］、腾格里沙漠［22-23］、浑善达克沙地［24］，但对库布齐沙漠斑块状的人工林蒸散特征研究非常少。由于这些区域的下垫面异质性强，植被类型相对复杂，无论采用哪种方法，获取的蒸散存在诸多的不确定性。因此选取库布齐沙漠下垫较均一的斑块状林场，研究其蒸散变化特征，这有助于加深对沙地人工林水分收支的理解，对改善现有人工林的经营管理和开展人工林建设具有重要意义。

近20 a来，库布齐沙漠生态正在以沙漠区域为核心，借助人工绿化、禁牧休牧和封禁保护途径促使该地从荒漠化向绿洲化快速逆转，当地各部门建设了许多大小不一、呈斑块状的林场。伴随林草化过程的快速扩展，该地的生态问题也日益凸显。植被种类单一、面积过大、密度过高导致水资源过度消耗，许多沙地人工林出现成片衰退、甚至死亡的现象。本文以库布齐沙漠银肯沙林场为例，利用遥感反演的方法、蒸散产品数据，再结合站点观测定量分析沙地人工林的蒸散，对比两种方法获取的蒸散的时空差异性，以期解决库布齐沙漠人工林地实地观测蒸散时空局限性较大的问题。

2 研究区概况

库布齐沙漠分布在鄂尔多斯高原北部（107°18′—111°30′ E，39°30′—40°41′ N），东西长约400 km，南北宽15—40 km，总面积1.61万km2，是中国干旱半干旱区的过渡地带。该区域降水主要集中在每年的7月—9月，由西到东依次增加，年均降水量310 mm。年平均气温5—7 ℃，年平均风速3.2 m·s-1，最大风速25 m·s-1，西风频次最多，主要发生在春季。土壤类型以沙土为主，植被以人工植被为主，主要是草地和灌木，沙漠中东部植被覆盖较好，西部植被覆盖稀疏［25］。

鄂尔多斯市造林总场成立于1979年，下设7个分场，分别为展旦召、卅顷地、沟心召、白泥井、九大渠、树林召、万太兴。经营范围在库布齐沙漠中东段沙漠边缘两端，东西长148 km，南北宽14 km，总经营面积约为84 399 hm2。其中，有林地占12.74%，疏林地占36.43%，灌木林地占36.43%，未成林占7.46%，苗圃地占0.35%，无立木林地占15.33%，宜林地占27.03%，林业辅助生产用地占0.35%。展旦召分场建于1958年，是7个分场最大的一个，东西长30 km，南北宽16 km，总经营面积约为29 454 hm2。现有展旦召、瓦窑、七里沙、沙母花、银肯沙5个作业区，各大林场树种较单一，呈斑块状分布［26-27］。观测点位于库布齐沙漠东段银肯沙作业区的一个大型沙丘顶部（40°11′03″ N，109°55′17″ E），行政区隶属于鄂尔多斯市达拉特旗（图1），主要植被为草地和灌木，灌木以柠条为主。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   研究区示意图

Fig.1   Schematic diagram of the study area


3 数据与方法

3.1　数据及处理

3.1.1 遥感影像

遥感影像Landsat 8数据来自USGS网站（http：∥www.glovis.usgs.gov），它由两个传感器构成：OLI（陆地成像仪 ）和TIRS（热红外传感器），共11个波段（8个多光谱波段，1个全色波段和2个深蓝与卷云波段）。NDVI反演利用红、绿两个波段，地表温度反演利用热红外波段。时间分辨率都为16 d，空间分辨率前者为30 m，后者为100 m。选取了四期在研究区没有云的影像，分别为2014年7月14日、年7月30日、8月15日和9月7日（各时期整幅影像云量依次为18.54%、0、2.55%、5.13%），影像轨道号均为（Path 127，Row 32），以银肯沙林场种植的柠条林为界裁取所需范围。

3.1.2 MODIS产品数据

MODIS MOD16蒸散发产品（以下称MODIS ET）和MOD13Q1 NDVI数据来自美国航空航天局（https：∥modis.gsfc.nasa.gov/data/dataprod/mod13.php），MODIS ET蒸散产品时间分辨率为8 d、空间分辨率为500 m，其实际蒸散估算包括冠层水分蒸发、冠层蒸腾和土壤蒸发3部分。植被归一化指数时间分辨率16 d、空间分辨率为500 m。利用MRT（MODIS Reprojection Tool）软件对原始数据进行批处理，通过图像拼接、格式转换及坐标投影生成阿尔伯斯等积圆锥投影的影像，同样以银肯沙林场种植的柠条为界，选取所需范围，提取蒸散数据。最后求取算术平均，获取日蒸散量，与Landsat 8反演的日蒸散在时间上尽可能保持一致。

3.1.3 高程数据

ASTER GDEM来自马里兰大学数据库（http：∥www.landcover.org/data/），这是目前覆盖最广的高精度全球DEM数据，其空间分辨率为30 m。因为研究区的高差较大，为了消除SEBAL模型因地面高程引起的地表温度的误差，需将遥感反演的地表温度调整到相同参考高度上以减少反演结果的误差。

3.1.4 波文比数据

波文比观测要素包括气温、相对湿度、风速风向、太阳辐射、辐射四分量、土壤热通量、降水。仪器采用太阳能板驱动，采用DT80数据采集器，采样间隔为10 s，每10 min记录一次平均值；雨量筒每1 min记录一次，采样精度为0.1 mm，各传感器型号和测量误差范围见表1。观测的时间从2014年6月1日至2016年6月1日，各项观测要素均为北京时间。

表1   站点观测要素

Table 1  Instrument information for the observed variables

观测要素仪器传感器型号安装高度仪器精度或误差

气温和相对湿度

风速风向

太阳总辐射

四分量辐射仪

土壤热通量

土壤温度和湿度

降雨

RHT2nl-02

AN3-03、WD1-03

PYP-PA

NR01

HPF-01L25

Trime-PICO32

TE525MML12

1 m、2 m

2 m、10 m

1 m

1 m

-5 cm

-5 cm

10 m

±0.1℃, ±2%

±0.01 m·s-1,±0.3

10—40 μV/Wm -2

5—15 μV/Wm -2

50 μV/Wm -2

±0.2℃, ±1%

0.1 mm

新窗口打开| 下载CSV


3.1.5 气象数据

气象数据来自国家气象科学数据中心 （data.cma.cn），选取研究区邻近的气象站点，共计12个［25］，观测要素主要包括风、湿、温、压、日照时数等，采用IDW反距离权重插值将站点观测资料扩展到区域，用于SEBAL模型的输入。

3.2　SEBAL模型原理

SEBAL模型［28-29］是基于能量平衡来求取蒸散发，方程如下式：

NET=LE+S+G+P+Q

其中：NET为净辐射（W·m-2）；LE为潜热通量（W·m-2）；S为感热通量（W·m-2）；G为表层土壤热通量（W·m-2）；P为贮存在生物体内的热量（W·m-2）；Q为其它能量的总和（W·m-2），包含植物进行光合作用时转变的化学能和向其他方向（主要指水平方向）移出或移入的能量。其中，Q很小一般可以忽略不计，在植被稀疏的区域，P也通常忽略不计。各分量的主要计算过程分以下几步，详细计算过程参考文献［30］。

3.2.1 净辐射的计算

单位面积上接收的净辐射可用下式表示：

NET=1-αRs+Lin-Lout-1-εLin

其中：NET是净辐射（W·m-2）；Rs 是太阳总辐射（W·m-2）；α是地表反照率；ε是地表比辐射率；Lin 向下长波辐射（W·m-2）；Lout 是向上长波辐射（W·m-2）；由Landsat 8各波段反演得到。

3.2.2 土壤热通量的计算

土壤热通量可用以下经验关系计算：

G=Ts-273.15α0.0032α+0.0062α2⋅1-0.978NDVI4⋅NET

其中：G是土壤热通量；a是地表反照率；Ts 是地表温度；NET为净辐射；NDVI是归一化植被指数。因所选研究区没有水域，上式可用于估计研究区的土壤热通量。

3.2.3 感热通量的计算

感热通量的计算过程相对复杂，也是SEBAL模型反演感热的难点，经验计算公式为：

S=ρair⋅CP⋅Ts-Tarah

其中：rah 是空气动力学阻抗（s·m-1），是求取感热通量的关键，计算这一参数的方法有很多［31］，本研究利用单层阻抗模型计算［32］；ρair是空气密度（kg·m-3），Cp 是定压比热（J·kg-1·K-1），ρair·Cp 是空气定压比热，通常取常数1 205 （J·kg-1·℃）；Ta 是参考高度空气温度（K）。

3.2.4 潜热通量的计算

潜热通量是地表通过蒸散发过程而失去的热通量，作为能量平衡的余项来求：

LE=NET-S-G

其中：NET、S、G分别为净辐射、感热、土壤热通量。

3.2.5 蒸发比的计算

利用SEBAL模型计算日蒸散时需假设一天内蒸发比不变，蒸发比EF可以通过以下公式计算：

EF=LENET-G=LES+LE

其中：NET、S、LE分别为净辐射、感热、潜热通量。

3.2.6 小时蒸散与日蒸散的计算

日蒸散可以用以下公式计算：

ET24=86400⋅EF⋅NET24-G24λ
 λ=2.501-0.00236Ts-273.15×106

其中：NET24是一天的总净辐射；G24 是一天的总土壤热通量；λ是汽化潜热；Ts 是地表温度。

3.3　波文比原理

波文比求取蒸散的原理与SEBAL模型相似，都是通过能量平衡的原理计算蒸散。差异主要是前者通过观测不同气象要素来计算蒸散，后者则通过遥感的方法求取蒸散。为了验证SEBAL模型反演的蒸散发结果，通过与波文比法计算的蒸散验证其结果。根据Bowen［33］提出的波文比概念，基本原理如下：

β=SLE=ρCKhΔθΔzρLKwΔqΔz

其中：β为波文比；ρ为空气密度；它是气压；气温和水汽浓度的函数。C为空气的定压比热，一般为1 205（J·kg-1·K-1），L为水的汽化潜热，它是温度的函数，L =（2500.78 - 2.360*T）J·g-1。Kh 和Kw 分别为热量和水汽的湍流交换系数（m2·s-1），Δθ和Δq分别为不同高度的位温和湿度的高度差（m），Δz为观测的高度差（m）。

根据Monin - Obukhov相似理论，假设热量和水汽的湍流交换系数相等，即Kh =Kw，可简化公式（9）为：

β=CL⋅ΔθΔq=γΔTΔe

其中：γ=CPεL为干湿球常数（hPa·K-1）；C为空气的定压比热（J·kg-1·K-1）；P为试验地气压（hPa）。ε取0.622，为水汽和空气的分子量之比，L为水的汽化潜热（J·g-1）。如果气温为定值，干湿球常数γ可简化为0.65×103P（hPa·K-1）。ΔT为两个高度温度差（K），Δe为两个高度实际水汽压差（hPa），这样就可以求得波文比值β。

由简化的式（1）和式（10）可以推导出感热通量，潜热通量以及蒸散量ET（mm）：

S=β(NET-G)1+β
LE=NET-G1+β
ET=NET-GLE(1+β)

4 结果与讨论

4.1　沙地人工林的蒸散对比分析

SEBAL模型反演的蒸散和MODIS ET产品的林场蒸散量能否真实地反映林场蒸散发，还需要对两种蒸散结果进行验证。波文比观测系统获取的蒸散的可靠性已被很多研究者进行证明，本文通过林场的波文比观测系统对两种蒸散结果进行对比验证。SEABL模型的日蒸散是通过假设一天内蒸发比不变来求得，MODIS ET的日蒸散是对8 d合成蒸散求取算术平均求得。其中，8 d合成的时间里7月12日—7月20日期间为晴天；7月28日—8月5日仅8月5日为晴天，其他时间都有降雨，雨量依次为7.7、22.9、18.1、5.1、1.1、4.9、21.6、1.6、0 mm； 8月13日—8月21日均为晴天；9月6日—9月14日，降雨依次为7、0.2、0、0、0、20.7、0、14.1、0 mm。有雨的天里取算术平均对蒸散结果有一定影响，这从文中的图2也可看出，7月14日和8月15日前后为晴天，MODIS ET的值更接近观测值，而7月30和9月7日前后有雨，MODIS ET和观测的结果误差相对较大。通过表2可以看出，与波文比蒸散相比，MODIS ET产品的蒸散整体偏小，但更接近观测值，两者的决定系数达0.823。为了进一步验证这个结果，将MODIS ET产品的林场蒸散量与波文比计算的长时间序列蒸散进行对比（图3），可看出MODIS ET产品的蒸散整体偏小（特别是在生长季4月—10月），两者的相关系数达0.930且通过了显著性检验。 生长季的蒸散大于非生长季，有明显的季节变化特征，夏季最大，冬季最小。但Du等［34］在东北盘锦湿地发现MODIS ET在春、秋季低于观测值，在夏季高于观测值，这与本文利用波文比的观测结果在夏季恰好相反。这可能与下垫面类型和观测蒸散的方式不同有关。SEBAL模型反演的蒸散整体偏大，两者的决定系数达0.827。从表2还可以看出，在2014年的4个不同时期，与观测的蒸散相比，SEBAL模型反演的蒸散在不同时期依次多了1.06、1.71、1.19、2.65 mm，而MODIS ET的蒸散比观测分别少了0.13、0.32、0.18、0.95 mm。其他研究也发现MODIS ET的蒸散在不同地区要低于观测值［35-36］。而SEBAL反演的蒸散要高于观测值［37-38］。这说明在沙漠人工林区域，且下垫面植被类型较单一的情况下，MODIS ET的蒸散结果要好于SEBAL模型反演的蒸散。但程明瀚等［39］利用SEBAL模型和MODIS ET产品对北京地区的蒸散分布特征进行了对比研究，认为SEBAL模型的反演结果具有较高的可靠性。但其通过与彭曼公式转化的实际蒸散相比，SEBAL模型反演结果与彭曼公式计算结果相差3.2%，与MODIS ET产品相差3.3%，两者的结果较为接近。同样，梁文涛等［40］在内蒙古塔布河流域利用这两种方式获取的蒸散与涡动观测的蒸散对比发现。SEBAL模型反演的蒸散要高于 MODIS ET 产品的蒸散，SEBAL模型反演的蒸散均方根误差为1.55 mm，决定系数为0.89；MODIS ET 产品的蒸散均方根误差为1.73 mm，决定系数为0.88；认为SEBAL模型反演的蒸散精度高于MODIS ET产品的蒸散。

图2

新窗口打开| 下载原图ZIP| 生成PPT

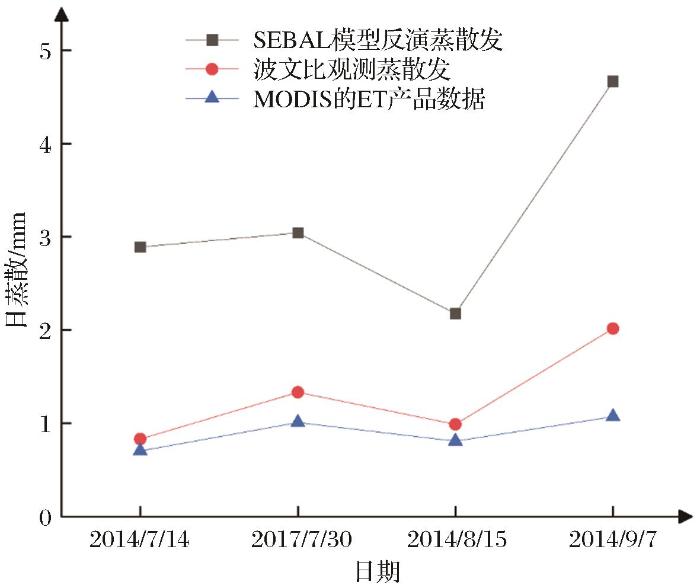

图2   3种蒸散结果对比

Fig.2   Comparison of the three evapotranspiration results


表2   反演结果与观测值对比

Table 2  ET values estimated from the SEBAL model， MODIS MOD16 product， and Bowen ratio system

蒸散(mm)/ 时间2014年7月14日2014年7月30日2014年8月15日2014年9月7日
SEBAL模型2.893.042.184.67
波文比观测0.831.330.992.02
MODIS ET0.701.010.811.07

新窗口打开| 下载CSV


图3

新窗口打开| 下载原图ZIP| 生成PPT

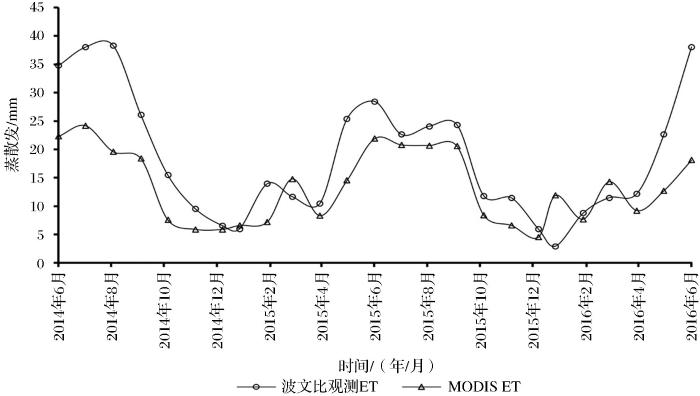

图3   波文比与MODIS ET对比

Fig.3   Comparison between Bowen Ratio and MODIS ET


由于这两个研究区较大，下垫面复杂且植被种类众多，而验证的观测站点只有一个，很难真实地反映大区域的蒸散。有研究表明，利用遥感的方法在定量描述陆面过程时会面临严重的尺度效应，非均匀下垫面和不同的植被类型也对地表蒸散的影响较大［41-42］。而人工林场植被类型较单一，只有柠条、沙柳和草地，波文比观测系统可以准确反映该区域的蒸散情况。SEBAL模型反演的蒸散高于 MODIS ET 产品的蒸散可能是在模型参数反演过程中，所使用的参数化方案不同。例如，在感热通量的计算过程中，气温、地表温度、空气动力学阻抗等参数可以通过不同的计算方法获得，这就可能导致同一地区利用SEBAL模型反演的蒸散量有一定差异。同一地区利用不同观测方法获取的蒸散发也有一定差异［4］，这也会影响结果的评价。MODIS ET产品是基于Penman-Monteith模型分别计算土壤蒸发和植被蒸腾［43］，很多研究者利用Penman-Monteith公式与作物系数计算实际蒸散来验证SEBAL模型反演的蒸散结果。这在植被类型单一的农田是可行的，但在植被类型较多的地区，作物系数很难确定。

4.2　沙地人工林蒸散的空间分布特征对比

有研究表明，这一区域的植被覆盖7月和8月达到最大［44］，由于云量的影响，只选取了2014年7月14日、7月30日、8月15日、9月7日4个时相的卫星数据。为了便于对比，又对选取的MODIS ET的蒸散数据进行了算术平均求取日蒸散。图4为SEBAL模型反演的林场日蒸散的空间分布情况，日蒸散变化范围为0—7.61 mm、0—5.33 mm、0—5.08 mm、2.99—6.34 mm；区域的日均蒸散量分别为2.89、3.04、2.18、4.67 mm。蒸散较大的区域主要分布在林场的中部和南部，而北部区域蒸散相对较小，主要原因可能是林场北部人工植被稀疏，导致蒸散变小。图5为MODIS ET产品的林场日蒸散的空间分布情况，日蒸散的变化范围为0.2—1.5 mm、0.6—1.4 mm、0.2—1.1 mm、0.7—1.2 mm；区域的日均蒸散量分别为0.7、1.01、0.81、1.07 mm。同样，蒸散较大的区域主要分布在林场的中部和南部，而北部区域蒸散相对较小。由于SEBAL模型反演的蒸散的空间分辨率与MODIS ET有差异，为了便于对比，将SEBAL模型反演的蒸散采用500 m×500 m窗口大小对Landsat 8反演的蒸散进行分块统计求平均，实现与MODIS ET在空间分辨率上保持一致（图6）。可以看出，重采样后的SEBAL模型反演的蒸散空间分布与MODIS ET蒸散基本一致。两者差异的原因可能是SEBAL模型反演的蒸散是瞬时值，通过假设一天的蒸发比不变来推算日蒸散，而卫星在这一区域过境的时间为北京时间上午11：20左右。若这一天的夜间或白天的其他时间段发生降雨事件，这将会带来较大的误差。再者MODIS ET产品的蒸散作了算术平均来计算日蒸散，假如连续8 d为晴天这种方法可取，但如果连续8 d中有阴雨天气，这也会给结果带来较大误差。还有SEBAL模型反演的蒸散空间分辨率为30 m，而MODIS ET产品的蒸散的空间分辨率为500 m，这种情况在混合像元地物类型较多时也会存在较大的误差。文中通过块统计实现空间分辨率从30 m到500 m的转换，这样取区域平均也会引入一定的误差。SEBAL模型在反演过程中，需要输入地表反射率、NDVI、地表比辐射率、地表温度等，这些参数的反演都是通过经验公式取得，反演的参数和观测值也存在一定的误差，从而给模型的反演结果带来诸多的不确定性。例如，张振宇等［7］通过SEBAL模型利用不同地表反照率计算了西北干旱区的蒸散，结果差异较大。利用Landsat 8的近红外波段和红外波段反演的NDVI和MODIS产品NDVI也存在一定的差异，图7为研究区反演的NDVI与MODSI产品NDVI。可以看出，7月14日和7月30日两者的差异较大，而NDVI又会影响地表比辐射率的反演，地表比辐射率进而又会影响地表温度的反演，地表温度又会影响感热通量的反演。可知SEBAL模型在反演蒸散过程中各参数的精度可能会对计算结果产生影响。

图4

新窗口打开| 下载原图ZIP| 生成PPT

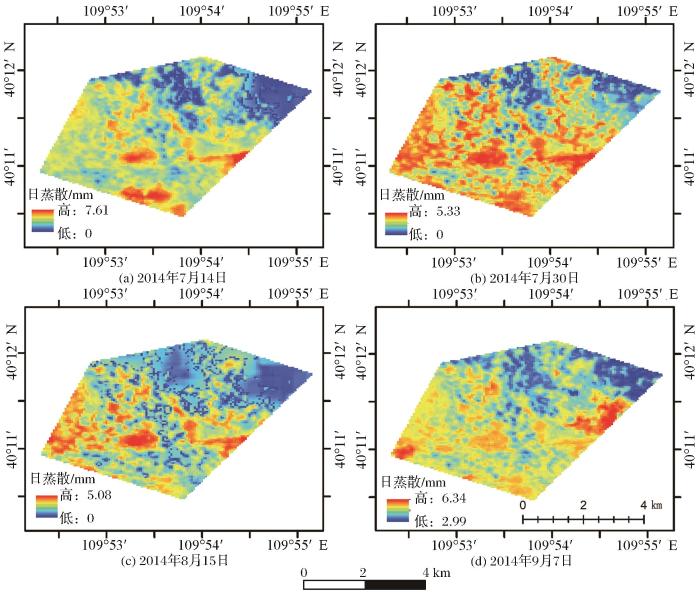

图4   SEBAL模型反演的蒸散

Fig.4   Evapotranspiration retrieved by the SEBAL model


图5

新窗口打开| 下载原图ZIP| 生成PPT

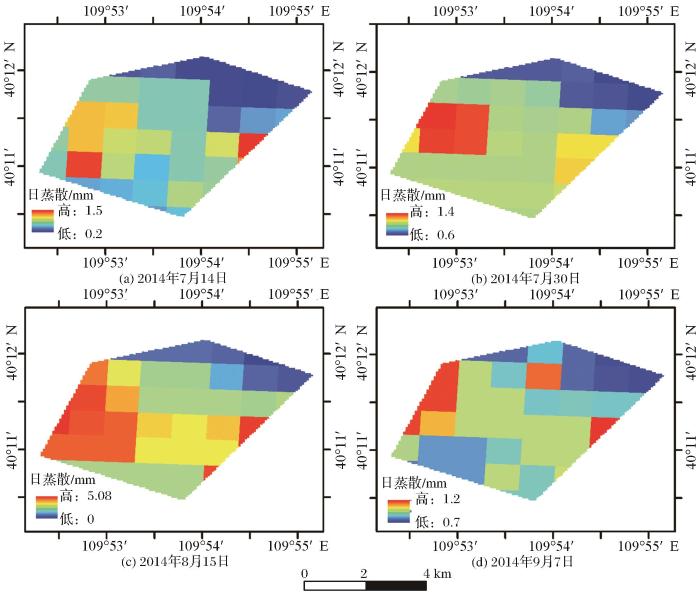

图5   MODIS ET产品蒸散

Fig.5   Evapotranspiration from the MODIS ET product


图6

新窗口打开| 下载原图ZIP| 生成PPT

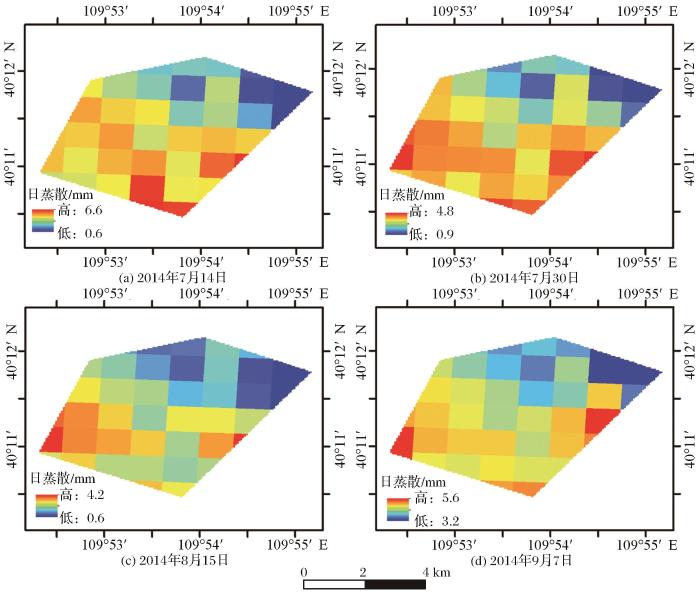

图6   500 m分辨率的Landsat 8反演蒸散

Fig.6   Landsat8-retrieved evapotranspiration at a spatial resolution of 500 m


图7

新窗口打开| 下载原图ZIP| 生成PPT

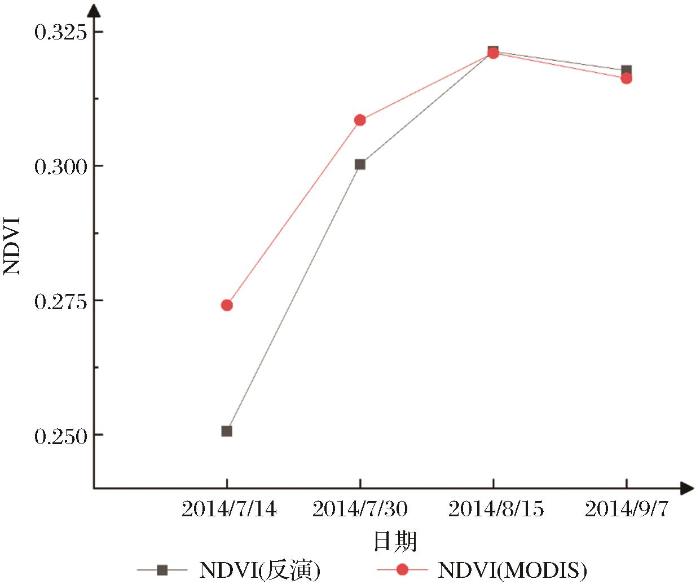

图7   MODIS MOD13Q1与Landsat 8反演的NDVI

Fig.7   Comparison of NDVI form the MODIS MOD13Q1 product and retrieved from the Landsat 8


因此， SEBAL模型中关键参数在其他区域的普适性受时间、影像质量、区域大小、下垫面条件等的影响。如何改进这些经验参数的算法从而提高SEBAL模型的反演精度是今后研究者需要改善的地方。

5 结 论

本文利用SEBSL模型和MODIS ET获取了库布齐沙漠典型人工林场的蒸散发，再通过波文比观测系统获取的蒸散进行了对比分析，得到以下主要结论：①与波文比观测系统的蒸散相比，MODIS ET产品的蒸散整体偏小，SEBAL模型反演的蒸散整体偏大；②在沙区人工林斑块区域且植被类型较单一的情况下，MODIS ET的蒸散结果要好于SEBAL模型反演的蒸散，但两者在空间分布上基本保持一致。因此，改进SEBAL模型中关键敏感参数的算法并对该参数进行修正和验证，从而提高反演精度，使该模型在复杂下垫面下有更广阔的应用前景是今后研究者需要改进的地方；③林场蒸散较大的区域主要分布在中部和南部，而北部区域蒸散相对较小。
