遥感技术与应用, 2022, 37(4): 938-952 doi: 10.11873/j.issn.1004-0323.2022.4.0938

数据与图像处理

资源一号02D可见近红外和高光谱影像辐射质量评价

孙培宇,1,2,3, 柯樱海,1,2,3, 钟若飞1,2,3, 赵世湖4, 刘瑶4

1.城市环境过程与数字模拟国家重点实验室培育基地,北京 100048

2.水资源安全北京实验室,北京 100048

3.首都师范大学 资源环境与旅游学院,北京 100048

4.自然资源部国土卫星遥感应用中心,北京 100048

Radiance Quality Assessment of ZY-1-02D VNIC/AHSI Image Data

Sun Peiyu,1,2,3, Ke Yinghai,1,2,3, Zhong Ruofei1,2,3, Zhao Shihu4, Liu Yao4

1.State Key Laboratory Cultivation Base of Urban Environment Process and Simulation,Beijing 100048,China

2.Beijing Laboratory of Water Resources Security,Beijing 100048,China

3.College of Resource Environment and Tourism,Capital Normal University,Beijing 100048,China

4.Land Satellite Remote Sensing Application Center,MNR,Beijing 100048,China

通讯作者: 柯樱海(1980-),女,湖北十堰人,教授,主要从事生态水文遥感、多源遥感数据融合、人工智能及数据挖掘方法研究。E⁃mail:yke@cnu.edu.cn

收稿日期: 2021-07-26   修回日期: 2022-07-04

基金资助: 国家自然科学基金项目.  42071396
国家重点研发计划项目.  2017YFC0505903

Received: 2021-07-26   Revised: 2022-07-04

作者简介 About authors

孙培宇(1998-),男,北京人,硕士研究生,主要从事遥感影像质量评价、生态水文遥感研究E⁃mail:771584826@qq.com , E-mail:771584826@qq.com

摘要

资源一号02D(ZY1-02D)卫星搭载了我国自主研制的可见近红外相机(VNIC)和高光谱相机(AHSI),是我国首颗民用高光谱业务卫星,具有广泛的应用前景。通过整体辐射精度、信噪比、清晰度以及信息熵4个评价指标,对ZY1-02D VNIC和AHSI数据进行辐射质量评价,并分别采用Sentinel-2 MSI和GF-5 AHSI数据进行对比。结果表明: ZY1-02D VNIC数据在可见光波段具有亮度高、信噪比高等优势;在红边近红外等波段,影像具有灰度范围大、信息量大的特点。ZY-1-02D VNIC数据在影像亮度、灰度范围、清晰度和信息量方面均优于Sentinel-2,二者信噪比近似。ZY-1-02D AHSI数据在395—1 341 nm范围内辐射质量良好;在1 929—2 501 nm范围,存在噪声严重的波段,影像质量较差。与GF-5 AHSI数据对比,ZY-1-02D AHSI数据的影像亮度和信噪比相当,但ZY-1-02D AHSI数据在灰度范围方面优势明显,且短波红外谱段的清晰度和信息量优于GF-5 AHSI数据。

关键词: 资源一号02D卫星 ; 影像质量评价 ; Sentinel-2 ; GF-5 ; 高光谱数据

Abstract

ZY-1-02D is the first civil hyperspectral satellite in China, equipped with Visible Near-Infrared Camera (VNIC) and Advanced Hyperspectral Imager (AHSI). This study evaluates and analyzes the radiance quality of ZY-1-02D VNIC/AHSI data and compares them with Sentinel-2 MSI/GF-5 AHSI data. Four indicators are used to assess image quality: radiance precision, Signal-to-Noise Ratio (SNR), definition, and Shannon entropy. The results indicate that ZY-1-02D VNIC data has the advantages of high radiance and high SNR in visible bands. In red-edge and near-infrared bands, ZY-1-02D VNIC data has the advantages of a large gray range and a large amount of information. The comparison between ZY-1-02D and Sentinel-2 MSI data shows that ZY-1-02D VNIC data has better performance in radiance, gray range, definition, and information content. The performance of the two sensors is similar in terms of SNR. ZY-1-02D AHSI data has great quality in 395~1 314 nm wavelength. However, in 1 929—2 501 nm, some bands have severe noise and poor quality caused by water vapor. The comparison between ZY-1-02D AHSI and GF-5 AHSI data shows that the performance in radiance and SNR of the two sensors are similar. The gray range of ZY-1-02D AHSI data is greater than GF-5 AHSI data in both VNIR and SWIR. The definition and information content of ZY-1-02D AHSI data are better than GF-5 AHSI data in SWIR bands.

Keywords: ZY-1-02D ; Image quality assessment ; Sentinel-2 ; GF-5 ; Hyperspectral data

PDF (10700KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

孙培宇, 柯樱海, 钟若飞, 赵世湖, 刘瑶. 资源一号02D可见近红外和高光谱影像辐射质量评价. 遥感技术与应用[J], 2022, 37(4): 938-952 doi:10.11873/j.issn.1004-0323.2022.4.0938

Sun Peiyu, Ke Yinghai, Zhong Ruofei, Zhao Shihu, Liu Yao. Radiance Quality Assessment of ZY-1-02D VNIC/AHSI Image Data. Remote Sensing Technology and Application[J], 2022, 37(4): 938-952 doi:10.11873/j.issn.1004-0323.2022.4.0938

1 引 言

资源一号02D卫星(ZY1-02D)于2019年9月12日在我国太原卫星发射中心成功发射,是我国首颗民用高光谱业务卫星,标志着我国民用对地遥感进入了定量研究的时代1。其上搭载了8谱段的可见近红外相机(Visible and Near-Infrared Camera, VNIC)和166谱段的高光谱相机(Advanced HyperSpectral Imager, AHSI)两台载荷,可广泛应用于植被研究、土壤调查、水质监测以及矿物识别等领域2

遥感影像辐射质量评价是连接传感器研制和遥感数据应用之间的桥梁,对遥感数据的应用起到指导作用,同时对遥感传感器性能的优化也可以起到积极的反馈作用。目前,国内外已有众多关于遥感影像辐射质量评价的研究,评价体系相对成熟。黄彦等3-11利用均值、标准差、信息熵、信噪比、清晰度等指标对国产资源一号02C、高分一号、高分二号和高分五号等影像数据进行辐射质量评价(表1)。洪波12收集整理了已有的遥感图像信噪比估算方法,并采用模拟图像和实测图像对5种典型方法的估算效果进行检验。覃帮勇13从高光谱载荷成像特性和高光谱数据特点入手,建立高光谱数据质量评价体系,改进完善高光谱数据辐射质量评价方法,并且利用模拟数据和高光谱数据对评价方法和体系进行验证。

表1   遥感影像辐射质量评价研究现状

Table 1  Research status of radiance quality assessment of remote sensing images

参考文献卫星传感器类型采用指标
[3]资源一号02C多光谱均值、标准差、信息熵、信噪比、清晰度
[4]高分一号多光谱均值、标准差、信噪比、同质性、平均梯度、角二阶矩、信息熵
[5]高分二号多光谱在轨光学调制传递函数、相机辐射一致性、信噪比、清晰度、对比度
[6]高分五号多光谱信噪比、清晰度、信息量、辐射不均一度
[7]资源一号02D多光谱在轨光学调制传递函数、信噪比
[8]EO-1 Hyperion高光谱辐射精度、信息量、清晰度、信噪比
[9]SPARK高光谱辐射精度(均值、方差、辐射不均一度)、信噪比、信息熵、清晰度
[10]高分五号高光谱噪声标准差、清晰度、信息熵
[11]资源一号02D高光谱信噪比、相对辐射定标精度、绝对辐射定标精度

新窗口打开| 下载CSV


综上,面向多光谱和高光谱遥感影像的质量评价已有比较完善的指标和方法,但是尚未针对ZY1-02D卫星的VNIC多光谱和AHSI高光谱数据开展相应的辐射质量评价研究。实验基于当前典型的影像质量评价指标,对ZY1-02D卫星多光谱和高光谱数据的辐射质量展开评价,并分别与Sentinel-2卫星多光谱成像仪(Sentinel-2 MSI)数据和高分五号卫星高光谱(GF-5 AHSI)数据进行对比,分析ZY1-02D卫星的影像的质量特点,为其今后的应用与发展提供参考。

2 实验数据及预处理

2.1 数据介绍

ZY1-02D VNIC相机包含1个全色谱段和8个多光谱谱段,在传统的4个多光谱波段的基础上,增加了海岸波段、黄波段、红边波段和近红外2波段。其中,全色波段影像空间分辨率为2.5 m,多光谱波段影像空间分辨率为10 m,量化等级为12 bit,影像幅宽为115 km。ZY1-02D AHSI包含76个光谱分辨率为10 nm的可见光近红外谱段(Visible and near-infrared, VNIR)和90个光谱分辨率为20 nm的短波红外谱段(Shortwave infrared, SWIR)。光谱范围400—2 500 nm,空间分辨率为30 m,量化等级12 bit,影像幅宽为60 km。其中,SWIR B22-B25和B50-B55为未定标波段,定标系数为0,不对其进行质量评价。Sentinel-2由Sentinel-2A和Sentinel-2B双星组成,其单星重访周期为10 d,双星可达到5 d重访。Sentinel-2 MSI已广泛应用于多个领域,其与ZY1-02D VNIC相机的主要载荷参数如表2所示。其中,Sentinel-2 MSI的蓝、绿、红和近红外4个波段(B2/3/4/8)的光谱范围与ZY1-02D VNIC的相应波段(B1/2/3/4)范围相近,且空间分辨率均为10 m。其余波段两传感器波段范围设置和空间分辨率差异较大。GF-5 AHSI与ZY1-02D AHSI的载荷参数对比见表3。除轨道高度和光谱分辨率有所不同,其他参数几乎一致。因此,考虑到相近的波段和光谱设置,分别选取应用较为广泛并且与ZY1-02D VNIC参数相近的Sentinel-2 MSI数据,以及与ZY1-02D AHSI参数相近的GF-5 AHSI数据作为参照,在此基础上分析ZY1-02D卫星的辐射性能及应用潜力。

表2   ZY1-02D VNIC与Sentinel-2 MSI参数对比

Table 2  Parameters comparison between ZY1-02D VNIC and Sentinel-2 MSI

卫星参数ZY1-02D VNICSentinel-2 MSI
轨道高度/km778786
重访周期/d35
波段范围/nm

全色波段 Pan 450—900

蓝波段 B1 450—520

绿波段 B2 520—600

红波段 B3 630—690

近红外波段 B4 760—900

海岸波段 B5 400—450

黄波段 B6 580—625

红边波段 B7 705—745

近红外2波段 B8 860—1040

海岸波段 B1 433—453

蓝波段 B2 458—523

绿波段 B3 543—578

红波段 B4 650—680

红边波段 B5 698—713

红边波段 B6 733—748

红边波段 B7 773—793

近红外波段 B8 785—900

近红外波段 B8a 853—875

水蒸汽波段 B9 935—955

卷云波段 B10 1360—1390

短波红外波段1 B11 2280

短波红外波段2 B12 2100

空间分辨率

/m

Pan:2.5

B1-B8:10

B2-B4、B8:10

B5-B7、B8a、B11-B12:20

B1、B9-B10:60

幅宽/km115290
量化等级/bit1212

新窗口打开| 下载CSV


表3   ZY1-02D AHSI与GF-5 AHSI参数对比

Table 3  Parameters comparison between ZY1-02D AHSI and GF-5 AHSI

卫星参数ZY1-02D AHSIGF-5 AHSI
轨道高度/km778705
重访周期/d35
波段范围/nm400—2 500400—2 500
光谱通道数VNIR: 76, SWIR: 90VNIR: 150, SWIR: 180
光谱分辨率/nmVNIR: 10, SWIR: 20VNIR: 5, SWIR: 10
空间分辨率/m3030
幅宽/km6060
量化等级/bit1212

新窗口打开| 下载CSV


2.2 研究区及数据获取

为了确保实验结果的客观性和全面性,选取ZY1-02D VNIC/AHSI各6景影像进行评价。所选影像均为1级产品,且云量覆盖低(<10%),目视判断质量较好。ZY1-02D VNIC数据覆盖范围如图1所示,影像信息见表4;ZY1-02D AHSI数据如图2所示,影像信息见表5

图1

图1   ZY1-02D VNIC数据真彩色显示

Fig.1   True-color display of ZY1-02D VNIC data


表4   ZY1-02D VNIC影像信息

Table 4  Image information of ZY1-02D VNIC data

影像编号影像获取日期覆盖区域主要土地覆盖类型
图1(a)2020年7月15日北京市城镇、山地、农田、水体
图1(b)2020年5月1日山东省东营市城镇、农田、海岸带、水体
图1(c)2020年3月16日江苏省太湖地区水体、城镇
图1(d)2020年1月9日山东省东营市黄河口地区水体、海岸带湿地
图1(e)2020年1月12日云南省昆明市山地、城镇、水体
图1(f)2020年3月20日云南省昆明市山地、城镇、水体

新窗口打开| 下载CSV


图2

图2   ZY1-02D AHSI数据真彩色显示

Fig.2   True-color display of ZY1-02D AHSI data


表5   ZY1-02D AHSI影像信息

Table 5  Image information of ZY1-02D AHSI data

影像编号影像获取日期覆盖区域主要土地覆盖类型
图2(a)2020年6月19日北京市城区及西郊城镇、山地
图2(b)2020年7月15日北京市城区及南郊城镇、农田
图2(c)2020年1月13日云南省大理州宾川县山地、城镇
图2(d)2020年4月28日安徽省黄山地区山地
图2(e)2020年4月22日河北省张家口市怀来县山地、城镇、水体
图2(f)2020年5月4日安徽省合肥市城镇、农田、水体

新窗口打开| 下载CSV


选取与ZY1-02D VNIC/AHSI影像同一天采集的Sentinel-2 MSI/GF-5 AHSI数据进行辐射质量对比分析。对于ZY1-02D VNIC数据,共选取两个研究区(研究区1和研究区2)与Sentinel-2 MSI数据进行对比。研究区1位于浙江省杭州湾地区(图3(a)),Sentinel-2成像时间为北京时间2020年3月19日10:35:49,与ZY1-02D VNIC成像时间(10:51:57)相差15 min。研究区2位于山东省东营市黄河口(图3(b)),Sentinel-2卫星过境时间为北京时间2020年5月1日09:45:39,与ZY1-02D VNIC成像时间(11:07:56)相差1.5 h以内。两个研究区均存在明显的水陆边界,且地物信息丰富,具有较好的对比价值。研究区3用于ZY1-02D AHSI与GF-5 AHSI数据的对比分析。该研究区位于云南省大理州宾川县(图3(c)),GF-5卫星成像时间为2020年1月13日北京时间14:33:55,与ZY1-02D AHSI数据成像时间(11:08:58)相差3 h,是唯一一景两个传感器同一天过境的影像。

图3

图3   Sentinel-2 MSI和GF-5 AHSI数据真彩色显示

Fig.3   True-color display of Sentinel-2 MSI and GF-5 AHSI data


2.3 数据预处理

(1)辐射定标。ZY1-02D VNIC/AHSI和GF-5 AHSI数据为1级产品,以DN值表示。Sentinel-2 MSI数据为L1C级产品,以表观反射率(top of atmosphere, TOA)反射率表示。为方便不同传感器间的对比,将所有图像都转化为TOA辐亮度数据。将DN值和TOA反射率转化为TOA光谱辐射亮度的公式分别为:

L(λ)=GainDN+ Bias
L(λ) =ρEs(λ)cosθπD2

其中:L(λ为TOA光谱辐射亮度(wm-2sr-1μm-1);Gain为增益值;Bias为偏移值。式(2)中L(λ)为TOA光谱辐射亮度;ρ为TOA反射率;Es(λ)为大气层外对应波段的太阳光谱辐照度;θ为太阳天顶角;D为日地距离参数。利用ZY1-02D VNIC/AHSI和GF-5 AHSI数据的定标系数,由式(1)计算出TOA光谱辐射亮度。对于Sentinel-2 MSI数据,由式(2)将TOA反射率转化为TOA光谱辐射亮度。

(2)影像几何配准。由于Sentinel-2 MSI数据经过几何精校正,因此将Sentinel-2 MSI数据作为参考影像,选取多个控制点,使用多项式模型对ZY1-02D VNIC影像进行几何配准,精度误差控制在0.5个像元以内。为了尽可能避免改变传感器的辐射数值,采用最邻近法进行重采样。同样,以ZY1-02D AHSI影像为参考影像,将GF-5 AHSI影像进行配准。

(3)图像裁剪。由于ZY1-02D VNIC/AHSI和Sentinel-2 MSI/GF-5 AHSI数据的成像范围不同,需要将影像裁剪为相同区域再进行质量评价。将2020年3月19日和5月1日获取的ZY1-02D VNIC数据和Sentinel-2 MSI数据分别以相同的研究区域进行裁剪。同理,将2020年1月13日获取的ZY1-02D AHSI数据和GF-5 AHSI数据也裁剪为相同区域。

3 影像评价指标选取

实验采用整体辐射精度(均值和标准差)、信噪比、清晰度和信息熵4种评价指标对ZY1-02DVNIC和AHSI数据质量进行评价,并与Sentinel-2 MSI数据和GF-5 AHSI数据进行对比。

3.1 整体辐射精度

整体辐射精度用影像均值和标准差表示。均值即影像像素的灰阶平均值,是反应各波段能量的高低,对人眼反应为平均亮度。均值越大表示传感器接受光能的强度越大,计算公式为:

mean = 1m×ni=1mj=1nfi,j

其中:mean为影像辐亮度的均值,单位为(wm-2sr-1μm-1);mn影像的行列数;fij)表示地ij列像元的辐亮度灰度值。

标准差即影像所有灰度值的标准差,反映了影像灰度相对于平均灰度的离散情况。标准差越大,说明灰度级分布更为分散,图像反差越大,包含信息越丰富。计算公式为:

std = i=1mj=1nf(i,j-mean)2m×n

其中:std为标准差; mean为影像辐亮度均值;mn影像的行列数;fij)表示地ij列像元的辐亮度灰度值。

3.2 信噪比

信噪比即信息与噪声之比,是衡量图像噪声相对水平的指标。信噪比越大,说明影像有效信息相对于噪声的比例越大,影像质量越好。

对于多光谱影像,采用方差法13来计算信噪比。该法需要人工选择均匀区域,以该区域的均值和标准差分别作为信号和噪声的估计值来进行信噪比评估。选取海洋、湖泊、水库等平静水面视为均匀区域,裁剪若干50×50像元的样板区,将所有样板区求得信噪比的平均值作为影像的信噪比。以分贝(dB)来表示信噪比,计算公式为:

SNR = 20lg meanstd

其中:SNR为信噪比;mean为样板区辐亮度均值;std为样板区辐亮度标准差。

针对图谱合一的高光谱影像,Roger和Arnold提出空间维与光谱维结合的去相关法(SSDC)计算信噪比15。该方法受地物空间变化影响较小,是目前最稳定的高光谱影像评估方法12。该方法在分块的基础上,利用多元线性回归去除影像中高度相关的信号,对回归残差进行统计得到噪声的估计值。具体算法如下:

(1) 将图像分块,子块间连续不重叠。为了兼顾子块地物的均一性和多元线性回归的样本数量,子块大小一般取15×15。

(2) 对每个子块进行多元线性回归,得到信号的估计值。回归公式为:

x̂i,j,k=a+bxi,j,k-1+cxi,j,k+1+dxp,k

其中: xi,j,k表示第k波段中,某一子块中位于(ij)点的像素辐亮度值;x̂i,j,kxi,j,k的线性拟合值;abcd为回归系数;xp,kxi,j,k空间邻域的像素辐亮度值。

(3) 用子块各像素的灰度值减去信号的估计值,得到去相关后的残差ri,j,k,计算公式为:

ri,j,k=xi,j,k-x̂i,j,k

(4) 子块噪声方差σk2的计算公式为:

σk2=1w1hri,j,k(w×h-1)-4

其中:wh表示子块的宽度和高度。

(5) 对该波段所有子块的噪声标准差σk进行统计,为了减小奇异地块对估计结果的干扰,通常剔除最大和最小各15%,取剩下70%子块噪声方差的平均值作为该波段最佳噪声的估计值。

(6) 以图像的均值作为信号的估计值,用影像均值与求得的最佳噪声估计值之比作为该波段影像的信噪比,以分贝(dB)来表示时,计算公式如下:

SNR=20lgMkσk

其中:Mk表示k波段的影像均值;σk表示k波段的最佳噪声估计值。

3.3 清晰度

清晰度反映了图像细节边缘变化的敏锐程度。清晰度越高,影像地物边缘的可分辨程度越高,影像中的微小细节反差和纹理变换特征越明显。实验采用点锐度法16来表示,该方法与调制传递函数(Modulation Transfer Function, MTF)有很好的正相关性9,MTF对影像清晰度的变化十分敏感,是量测影像清晰度的标准方法,但是由于计算复杂,难以实现自动化和广泛应用16。而点锐度法可以快速,准确地计算影像清晰度,且能够实现自动化。计算公式为:

P = i=1M×Na=18|df/dx|M×N

其中:P代表影像的清晰度;MN为行列数;a表示像元i周围的像元数;df表示相邻相元间的辐亮度变化值;dx表示像元之间的距离增量。

3.4 信息熵

信息熵反映了图像包含信息的详细程度。影像信息熵越大,说明影像包含的信息越丰富,影像质量越好。常用香农熵(Shannon)来表示,计算公式为:

Shannon = -i=minmax(pilog2pi)

其中:Shannon表示图像的信息熵;i是像元的灰度值;pi 表示辐亮度为i的像元在图像中出现的概率;min和max分别代表图像中像元辐亮度的最小值和最大值。

4 实验结果与分析

根据上述方法,分别计算ZY1-02D VNIC/AHSI,Sentinel-2 MSI,GF-5 AHSI各波段的均值、标准差、信噪比、清晰度和信息熵。其中,各个指标计算出的结果可用于分析同一传感器不同波段或对不同地表覆盖类型的辐射性能。由于ZY1-02D VNIC与Sentinel-2 MSI两组数据拍摄日期相同,故这两颗传感器间的相同波段也可进行对比。同理,ZY1-02D AHSI和GF-5 AHSI两组数据也于同一日期拍摄,相同波段间的对比也是有意义的。为了测试ZY1-02D VNIC(图1)对不同地物的辨别能力以及灰度分布特征,在北京和东营的影像中分别截取30 km×30 km地物类型丰富的城镇农田混合样板区各一个。同理,在太湖、黄河口地区影像截取以水体为主的样板区,地物类型较为单一。在两景昆明的影像中截取地物类型较为丰富的山地林地混合样板区。使用这3类典型地物样板区计算辐射亮度均值和标准差。对于清晰度和信息熵,从上述影像中截取10 km×10 km的城市、农田、山地、水体样板区各2个进行计算。对于ZY1-02D AHSI数据(图2),为了减小运算量,计算信噪比的样板区为每景影像中间900×900的像元,其余各指标均基于整景影像计算。在ZY1-02D VNIC/AHSI与Sentinel-2 MSI/GF-5 AHSI对比的两组影像中,除多光谱信噪比需要选取水体作为样板区外,其余各指标均基于研究区范围计算。

4.1 ZY1-02D VNIC数据质量评价

4.1.1 整体辐射精度

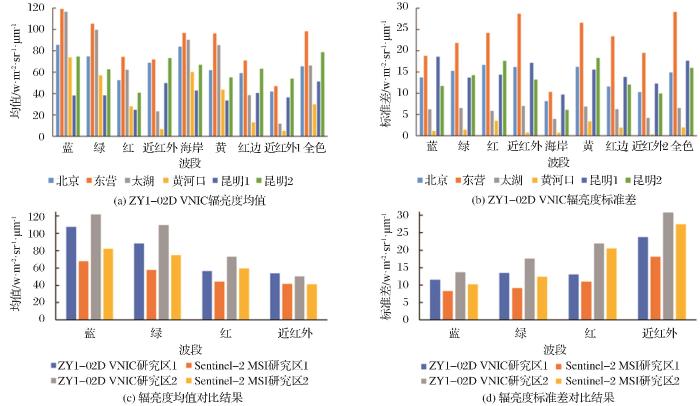

通过图4(a)中均值的计算结果可以发现,ZY1-02D VNIC数据整体表现为在波长较短的可见光波段均值较大,蓝色、绿色、海岸、黄色和全色波段的均值明显高于其余波长较长的波段,说明传感器在这些波段对光能的接收能力较强。而在波长较长的红边、近红外波段,影像均值较低,传感器对光能的接受能力减弱。由于山地林地植被较多,植被对近红外光线的反射能力强,因此山地在近红外波段的均值较城镇和水体更高。

图4

图4   ZY1-02D VNIC整体辐射精度及与Sentinel-2 MSI对比结果

Fig.4   Radiance accuracy of ZY1-02D VNIC and Sentinel-2 MSI data


在标准差的计算结果如图4(b)所示,除海岸波段标准差较低外,其余波段均处于较高水平,体现为影像灰度范围大,信息量较为丰富。不同地物间也展现出明显的差异,城镇、农田、山地和林地等地物类型细节较为丰富,而水体则较为单一,以水体为主的样板区的标准差明显低于其余样板区。

图4(c)和图4(d)分别展示了ZY1-02D VNIC数据和Sentinel-2 MSI数据均值和标准差的对比结果。结果表明,在两个研究区,ZY1-02D VNIC数据在各个波段的均值和标准差均高于Sentinel-2 MSI数据。ZY1-02D VNIC数据亮度更高,灰度范围更大,能够包含更多的信息。辐亮度均值的计算结果受两景影像成像时间和太阳高度角不同的影响,有可能导致ZY1-02D VNIC影像的辐亮度均值偏高。

4.1.2 信噪比

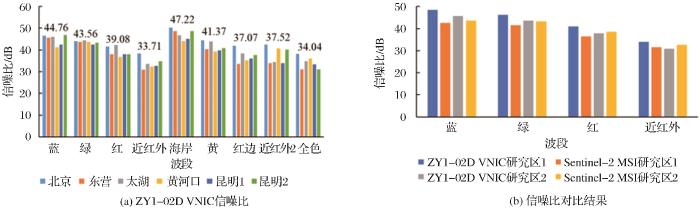

图5(a)展示了ZY1-02D VNIC数据的信噪比的计算结果。信噪比计算结果的范围在30.80—50.20 dB之间。其中,蓝色、绿色、海岸和黄色波段信噪比较高,这些波段的信噪比均值高于40 dB,影像质量极好。信噪比最低的波段为近红外波段,信噪比均值为33.76 dB。所有波段的信噪比均高于30 dB,满足低端信噪比>28 dB的设计指标17,可以直接使用。

图5

图5   ZY1-02D VNIC信噪比计算结果及与Sentinel-2 MSI对比结果

Fig.5   SNR of ZY1-02D VNIC and Sentinel-2 MSI data


图5(b)给出了ZY1-02D VNIC数据和Sentinel-2 MSI数据信噪比的计算结果。结果表明,在两个研究区,ZY1-02D VNIC在蓝、绿波段的信噪比均略高于Sentinel-2 MSI数据,而二者在红、近红外波段的信噪相近,差距在10%以内。

4.1.3 清晰度

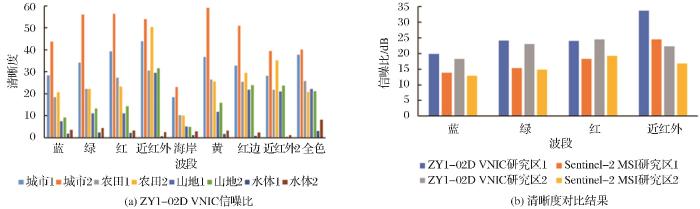

通过图6(a)中清晰度的计算结果可以发现,所有波段均可对4种类型的地物进行较好地区分,4类地物的清晰度基本呈现为:城市>农田>山地>水体。由于城市地物细节丰富且存在大量的地物边缘,因此城镇的清晰度在各个波段的值均处于较高水平,除海岸波段外,所有波段的清晰度均高于25。农田相较于山地,地物边缘更加明显且丰富,因此农田在各个波段的清晰度整体高于山地。而植被对近红外光线较为敏感,可以有效区别于裸土等其余地物,因此农田和山地地区在近红外波段的清晰度明显高于其余波段,在30以上。水体则比较均一,其清晰度在所有波段都处于较低水平。其中,由于全色波段的分辨率为2.5 m,其清晰度明显高于其余10 m分辨率波段,该波段对地物边缘的辨别能力更强,作为图像融合时的高分辨率影像很有优势。

图6

图6   ZY1-02D VNIC清晰度计算结果及与Sentinel-2 MSI对比结果

Fig.6   Definition of ZY1-02D VNIC and Sentinel-2 MSI data


图6(b)给出了ZY1-02D VNIC数据和Sentinel-2 MSI数据清晰度的对比结果。结果表明,在两个研究区,ZY1-02D VNIC数据在各个波段的清晰度均高于Sentinel-2 MSI数据,且优势明显。ZY1-02D VNIC数据所有波段的清晰度较Sentinel-2 MSI数据均高25%以上,对地物边缘的分辨能力更强。

4.1.4 信息熵

灰度范围大的波段,信息熵值一般较大。ZY1-02D VNIC数据各个波段的信息熵计算结果,如图7(a)所示,4类地物的信息熵基本呈现为:城市>农田>山地>水体。其中,海岸波段由于标准差过小,灰度范围小,信息熵在所有波段中最低。其余波段的信息熵较高,信息量丰富,有利于不同地物的区分。

图7

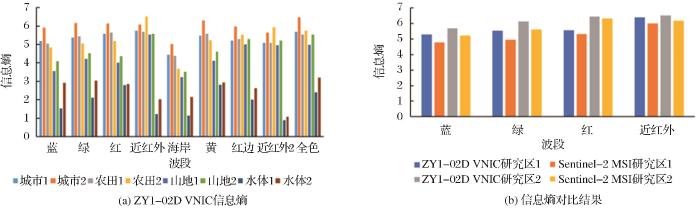

图7   ZY1-02D VNIC信息熵计算结果及与Sentinel-2 MSI对比结果

Fig.7   Shannon entropy of ZY1-02D VNIC and Sentinel-2 MSI data


图7(b)展示了ZY1-02D VNIC数据和Sentinel-2 MSI数据信息熵的计算结果。结果表明,在两个研究区,ZY1-02D VNIC数据在所有波段的信息熵均高于Sentinel-2 MSI数据,但差异较小,差距在12%以内。

4.2 ZY1-02D AHSI数据质量评价
4.2.1 整体辐射精度

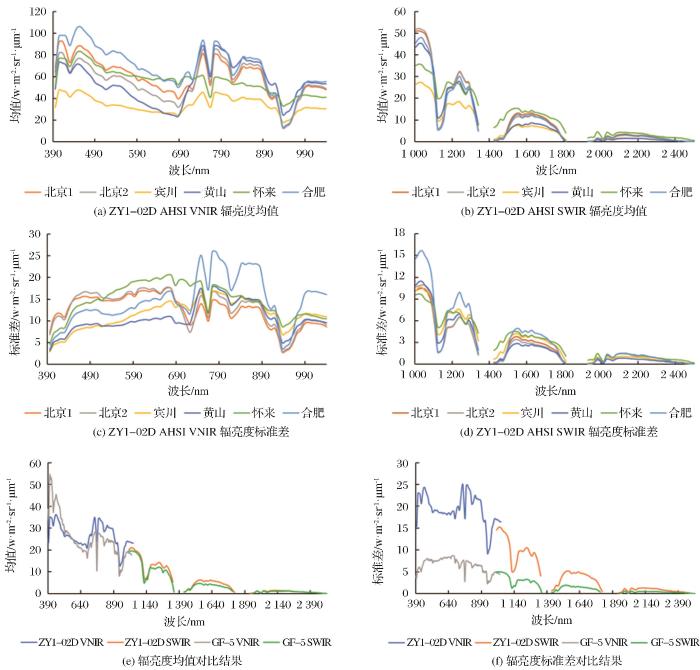

图8(a)—图8(d)分别展示了ZY1-02D AHSI数据均值和标准差的计算结果。ZY1-02D AHSI数据在VNIR谱段的均值和标准差整体高于SWIR谱段,说明传感器在VNIR谱段接收光信号的能力更强,且灰度级更为分散,能够容纳更多的信息量,影像质量较好。而影像的均值在中心波长为1 425—1 475 nm(SWIR B26—B29)和1 812—2 501 nm(SWIR B49-B90)的谱段较低,方差较小,表现为影像灰度值低,灰度变化范围小,影像质量较差。

图8

图8   ZY1-02D AHSI整体辐射精度计算结果及与GF-5 AHSI对比结果

Fig.8   Radiance accuracy of ZY1-02D AHSI and GF-5 AHSI data


ZY1-02D AHSI数据与GF-5 AHSI数据的对比结果如图8(e)和图8(f)所示。在395—576 nm谱段范围内,ZY1-02D AHSI数据的均值低于GF-5 AHSI数据,而在585—2501 nm谱段内,ZY1-02D AHSI数据的均值则要整体高于GF-5 AHSI数据。ZY1-02D AHSI数据在全谱段内的标准差均高于GF-5 AHSI数据,这表明ZY1-02D AHSI数据的影像灰度变化范围更大。辐亮度均值受两景影像成像时间和太阳高度角的影响,有可能导致GF-5 AHSI数据的辐亮度偏高。

4.2.2 信噪比

图9(a)和图9(b)展示了信噪比的计算结果。除中心波长为1 425—1 459 nm (SWIR B26—B28)、1 812—1 963 nm (SWIR B49—B58)和2 384 nm—2 501 nm(SWIR B83—B90)谱段以外,ZY1-02D AHSI数据的信噪比基本高于30 dB。其中,395—919 nm(VNIR B1—B62)、1 005—1 105 nm(SWIR B1—B7)和1 173—1 324 nm(SWIR B11—B20)谱段的信噪比整体高于40 dB。2 484—2 501 nm(SWIR B89—B90)谱段的信噪比低,小于20 dB。通过对影像的观察,以影像c为例,可以发现当信噪比大于40 dB时,影像质量极好,几乎无缺陷,如图10(a)所示;当信噪比在30—40 dB时,影像质量较好,存在轻微缺陷,如图10(b)所示;当信噪比在20—30 dB时,影像存在可见噪声,如图10(c)所示;而当信噪比低于20 dB时,影像噪声较大,难以使用,如图10(d)所示。对于信噪比低于20 dB的波段,主要是受水汽影响,条纹噪声严重,使用前建议删除或者对影像进行降噪处理。

图9

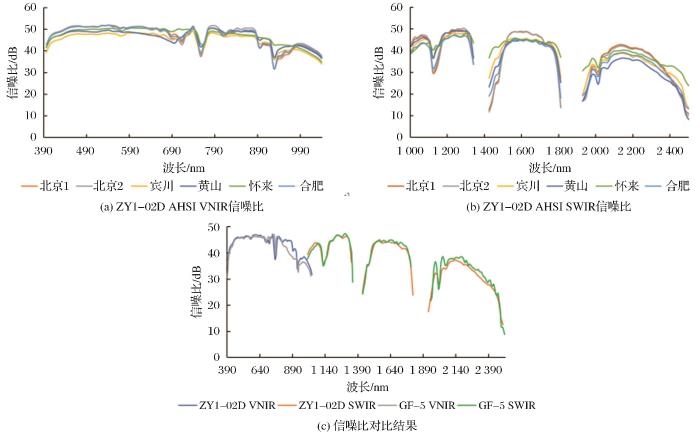

图9   ZY1-02D AHSI信噪比计算结果及与GF-5 AHSI对比结果

Fig.9   SNR of ZY1-02D AHSI and GF-5 AHSI data


图10

图10   ZY1-02D AHSI数据在不同信噪比区间的短波红外谱段影像

Fig.10   SWIR images of ZY1-02D AHSI data in different SNR interval


ZY1-02D AHSI与GF-5 AHSI的信噪比计算结果如图9(c)所示。两传感器在全波段的信噪比都非常接近,曲线走势相近,基本都维持在30 dB以上。在816—919 nm谱段范围内,ZY1-02D AHSI的信噪比略高。

4.2.3 清晰度

VNIR和SWIR波段的清晰度计算结果见图11(a)和图11(b)。由于受到影像中地物的影响,不同影像间清晰度的数值存在差异,但曲线大体走势相似。结果表明,ZY1-02D AHSI数据在中心波长为696—885nm(VNIR B36-B59)的谱段清晰度最高,均处于15以上,优于其他谱段。在该谱段范围内,较其余谱段,影像中地物边缘的可分辨程度最高,微小细节反差和纹理变换特征最为明显。而1 341—1 475 nm(SWIR B21—B29)和1 778—2 501 nm(SWIR B47—B90)谱段的清晰度最低,均小于3,明显低于其余谱段。在该谱段内,影像的均值和标准差也处于较低的水平,灰度值低且波动范围小,难以表现地物边缘的锐化程度和反差。

图11

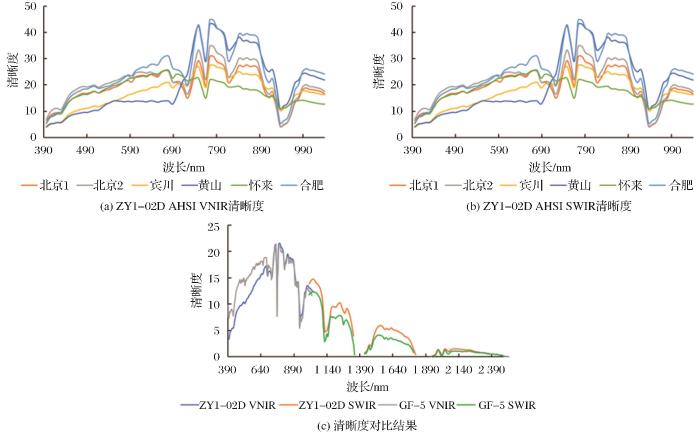

图11   ZY1-02D AHSI清晰度计算结果及与GF-5 AHSI对比结果

Fig.11   Definition of ZY1-02D AHSI and GF-5 AHSI data


图11(c)展示了ZY1-02D AHSI数据与GF-5 AHSI数据清晰度的对比结果。两传感器的曲线趋势基本一致,其中,ZY1-02D AHSI数据在VNIR前半段谱段(395—696 nm)的清晰度明显低于GF-5 AHSI数据。在VNIR后半段谱段(705—1 040 nm),二者清晰度十分接近,无明显差异。而在SWIR全谱段(1 005—2 501 nm),ZY1-02D AHSI数据的清晰度均高于GF-5 AHSI数据。

4.2.4 信息熵

图12(a)和图12(b)展示了信息熵的计算结果。ZY1-02D AHSI数据在VNIR谱段的信息熵整体高于SWIR谱段,说明ZY1-02D AHSI数据在VNIR谱段包含的信息更多,有利于区分不同的地物。其中,中心波长为404—928 nm(VNIR B2—B63)、962—1 105 nm(SWIR B67—B76、SWIR B1-B7)和1 173—1 290 nm(SWIR B11—B18)谱段的信息熵值较高,均位于4以上。在这些谱段内,影像的标准差值也较高,灰度范围大,影像所包含的信息较为详细。

图12

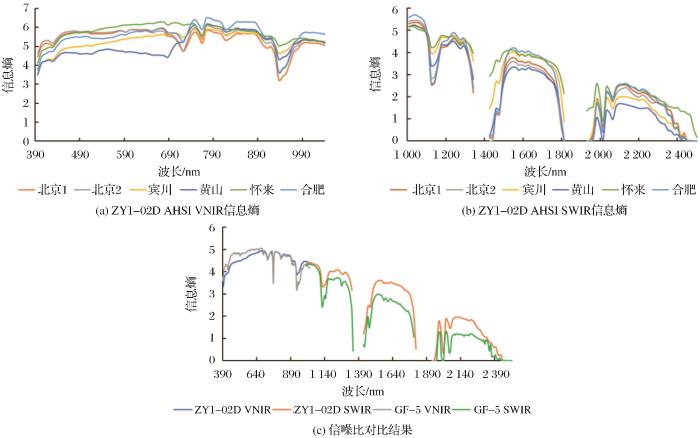

图12   ZY1-02D AHSI与GF-5 AHSI数据信息熵计算结果

Fig.12   Shannon entropy of ZY1-02D AHSI and GF-5 AHSI data


ZY1-02D AHSI数据与GF-5 AHSI数据的对比结果如图12(c)所示,可以发现,在VNIR前半段谱段(395—679 nm),ZY1-02D AHSI数据的信息熵要低于GF-5 AHSI数据;而在SWIR全谱段(1 005—2 501 nm),ZY1-02D AHSI数据的信息熵值则明显高于GF-5 AHSI数据。

5 讨 论

5.1 综合分析

上述结果表明ZY1-02D VNIC影像在可见光波段具有亮度高、信噪比高等优势;而在红边近红外等波长较长的波段,影像具有灰度范围大、信息量大等特点。在蓝色、绿色、红色和近红外4个应用最为广泛的波段,ZY1-02D VNIC数据相较于Sentinel-2 MSI数据在影像亮度、灰度范围、清晰度和信息量方面更有优势,在信噪比方面,二者相近。

根据上述对ZY1-02D AHSI数据各指标的计算和与GF-5 AHSI的对比结果,按照影像质量的优劣可将ZY1-02D AHSI数据分为4组:VNIR B1—B76(395—1 040 nm)、SWIR B1—B21(1 005 nm—1 341 nm)、SWIR B26—B49(1 425—1 812 nm)和SWIR B56—B90(1 929—2 501 nm)。4组影像各指标的最小值、最大值、平均值和GF-5 AHSI数据相应谱段的计算结果如表6所示。其中,ZY1-02D AHSI数据在第一组和第二组,包括VNIR全谱段和SWIR前21个波段,数据质量最好。这两组数据具有亮度高、灰度范围大、高信噪比、影像清晰、信息量丰富等特点,可以直接使用,适合做定量遥感研究。第三组数据信噪比较高,地物信息较为丰富,但是影像亮度、灰度范围和清晰度与第一、二组有较大差距。第三组影像中存在小部分信噪比低于30 dB的噪声波段,可以选择性使用或对相应波段进行降噪处理后使用。第四组数据亮度低、灰度范围小,包含的信息量很少,清晰度较差,且存在信噪比低于20dB严重噪声波段,严重噪声波段会影响数据的应用效果,可直接删除或去除条带噪声后使用。

表6   ZY1-02D AHSI数据和GF-5 AHSI数据各指标评价结果

Table 6  Evaluation indices results of ZY1-02D AHSI and GF-5 AHSI data

波长均值标准差信噪比清晰度信息熵
ZY1-02DGF-5ZY1-02DGF-5ZY1-02DGF-5ZY1-02DGF-5ZY1-02DGF-5
VNIR最小值12.698.099.142.2631.7030.803.395.513.333.17
390—1 040 nm最大值36.0354.6425.058.6647.2047.1421.5321.424.935.04
平均值26.7025.5919.326.5043.2242.5213.6915.074.544.60
SWIR最小值5.390.714.050.2136.1728.803.990.453.170.44
1 005—1 341 nm最大值20.9619.7615.205.0446.8647.3614.7012.414.414.34
平均值13.6511.8010.013.1142.9542.709.767.693.973.46
SWIR最小值0.510.740.430.2923.9324.260.460.630.540.63
1 425—1 812 nm最大值6.184.625.171.9644.6945.005.944.163.622.99
平均值4.203.243.471.3139.8941.353.912.812.952.34
SWIR最小值0.060.040.060.0212.6010.560.110.080.000.00
1 930—2 501 nm最大值1.461.181.300.6037.3338.591.541.271.971.32
平均值0.840.740.750.3630.2131.940.900.771.120.70

新窗口打开| 下载CSV


与GF-5 AHSI数据相比, ZY1-02D AHSI数据4组的均值、标准差和信息熵的平均值均高于GF-5 AHSI,体现为接收光信号的能力更强,且灰度级更为分散,能够容纳更多的信息量。信噪比方面,两传感器相近,均体现为在1、2、3组质量较好,信噪比最小值在24 dB左右,但第4组质量较差,存在噪声严重波段。清晰度方面,两传感器在1、2组清晰度较高,有利于地物边缘的分辨,而3、4组清晰度较低。其中,GF-5 AHSI在第1组的清晰度高于ZY1-02D AHSI数据,而在2、3、4组ZY1-02D AHSI数据更优。

5.2 应用潜力

ZY1-02D VNIC数据质量较好,全波段空间分辨率均为10 m,拥有红边波段,是对现有多光谱数据很好的补充。目前,Sentinel-2数据已广泛应用于区域甚至全球土地覆盖监测制图研究18、植被生物物理参数提取19、水环境监测20等。有学者指出,Sentinel-2 MSI的红边波段和短波红外波段使其相较其他传感器在植被研究中更有优势21。ZY1-02D VNIC与Sentinel-2有近似的波段设置,具有较高的分辨率,将在山、水、林、田、湖、草等定性、定量监测上具有广泛的应用潜力。

童庆禧等22在2016年提出高光谱遥感技术与应用相较于传统的摄影测量和多光谱遥感在应用范围和层次有明显差距,其中一个原因是高光谱卫星数据少,获取难度大。GF-5作为我国首颗高光谱观测卫星23,填补了我国在航天高光谱卫星的空白,大大降低了高光谱影像的获取难度,为高光谱数据应用提供了有力支撑。目前,GF-5数据在地物(植被)精细分类24-26、矿物填图27、水环境监测28等方面已有广泛的应用。高光谱数据适用于地表参数定量反演的研究22,国产高光谱卫星在这一研究领域具有较大潜力。目前,已有学者尝试利用ZY1-02D AHSI数据在地物精细分类29,土壤有机质含量及金属元素含量反演30-31,和地质矿产调查32等方面进行研究,并取得了一定的进展。这些研究证实了ZY1-02D高光谱数据在复杂地物识别和地面参数反演研究中取得良好的效果,有较大的应用潜力。ZY1-02D卫星上搭载的可见近红外相机可以同步获取2.5 m和10 m的全色/多光谱影像,对高光谱数据进行数据融合或混合相元分解,可进一步提升数据质量。ZY1-02D卫星作为我国首颗民用高光谱卫星,进一步降低了高光谱遥感数据获取的门槛,充分利用高光谱分辨率的优势和特点,可以更好地服务于地表信息提取、定量反演和精细分类制图等研究和应用。

6 结 论

本文基于整体辐射精度、信噪比、清晰度以及信息熵对ZY1-02D VNIC/AHSI数据质量进行评价,并与Sentinel-2 MSI和GF-5 AHSI数据进行对比。结果表明:

(1)ZY1-02D VNIC数据影像质量高,对不同地物的区分度好,信噪比达到28 dB以上,满足设计指标要求。与Sentinel-2 MSI数据相比具有亮度高、影像清晰、信息量更大等优势。

(2)ZY1-02D AHSI数据质量方面,VNIR波段的影像质量整体好于SWIR波段。在395—1 341 nm谱段范围内,影像数据质量较好,十分有利于地物识别、定量反演和精细分类等研究与应用。而在1 929—2 501 nm谱段范围,由于受水汽影响,部分波段存在严重的条带噪声,影像质量较差,在使用前需要进行降噪处理。与GF-5 AHSI数据相比,二者影像信噪比相当,ZY1-02D AHSI数据在灰度范围方面更有优势,在短波红外谱段的清晰度和信息量也优于GF-5。ZY1-02D卫星与GF-5卫星高光谱数据拥有相同的空间分辨率和幅宽,可以相互补充,实现缩短重访周期的效果,可以满足地质填图、自然资源检测等对地物信息定量化提取和识别的要求。

参考文献

Zhang HongyuHan BoWang Xiaohuet al.

System design and technique characteristic of ZY-1-02D satellite

[J]. Spacecraft Engineering, 2020296): 10-18.

[本文引用: 1]

张宏宇韩波王啸虎.

资源一号02D卫星总体设计与技术特点

[J]. 航天器工程, 2020296): 10-18.

[本文引用: 1]

Wei HongyanXiao ChenchaoSong Qingjunet al.

Natural resources typical applications in on-orbit test of ZY-1-02D satellite

[J]. Spacecraft Engineering,2020296):148-15.

[本文引用: 1]

魏红艳肖晨超宋庆君.

资源一号02D卫星在轨测试自然资源典型应用

[J]. 航天器工程, 2020296): 148-154.

[本文引用: 1]

Huang YanTian QingjiuWei Hongweiet al.

Data quality evaluation and application potential analysis on ZY-1-02C P/MS

[J]. Remote Sensing Information, 2013286): 33-43.

[本文引用: 2]

黄彦田庆久魏宏伟.

ZY-1-02C卫星P/MS数据质量评价及应用潜力分析

[J]. 遥感信息,2013286):33-43.

[本文引用: 2]

Chen MingZhou WeiYuan Tao.

GF-1 image quality evaluation and applications potential for the mining area land use classification

[J]. Journal of Geomatics Science and Technology, 2015325): 494-499.

[本文引用: 1]

陈明周伟袁涛.

“GF-1”影像质量评价及矿区土地利用分类潜力研究

[J]. 测绘科学技术学报, 2015325): 494-499.

[本文引用: 1]

Xu WenLong XiaoxiangLi Qingpeng.

Radiometric image quality assessment of GF-2 satellite PMS Camera

[J]. Spacecraft Recovery & Remote Sensing, 2015364): 1-9.

[本文引用: 1]

徐文龙小祥李庆鹏.

“高分二号”卫星相机影像辐射质量评价

[J]. 航天返回与遥感, 2015364): 1-9.

[本文引用: 1]

Dong ShengyueSun GenyunDu Yongminget al.

Image quality assessment for visual and infrared multis-pectral imager of GF-5

[J]. Remote Sensing Technology and Application, 2020352): 381-388.

[本文引用: 1]

董胜越孙根云杜永明.

高分五号全谱段光谱成像仪影像数据质量评价研究

[J]. 遥感技术与应用, 2020352): 381-388.

[本文引用: 1]

Tan WeiQi WenwenWang Junet al.

On-orbit adjusting and image quality assessment method for VNIR camera of ZY-1-02D satellite

[J]. Spacecraft Engineering, 2020296): 60-66.

[本文引用: 1]

谭伟齐文雯王军.

资源一号02D卫星可见近红外相机在轨调试与图像质量评价方法

[J]. 航天器工程, 2020296): 60-66.

[本文引用: 1]

Zhou YujiTian Qingjiu.

Image quality evaluation of EO-1 hyperion sensor

[J].Journal of Geo-information Science,2008105): 678-683.

[本文引用: 1]

周雨霁田庆久.

EO-1 Hyperion高光谱数据的质量评价

[J]. 地球信息科学, 2008105): 678-683.

[本文引用: 1]

Wu XingZhang XiaSun Xuejianet al.

Radiation quality evaluation of spark hyperspectral satellite image

[J]. Remote Sensing Technology and Application, 2018332): 233-240.

[本文引用: 2]

吴兴张霞孙雪剑.

SPARK卫星高光谱数据辐射质量评价

[J]. 遥感技术与应用, 2018332): 233-240.

[本文引用: 2]

Wang ChongchangXue RongrongZhao Shihuet al.

Quality evaluation and analysis of GF-5 hyperspectral image data

[J]. Geography and Geo-Information Science, 2021371): 33-38+125.

[本文引用: 1]

王崇倡薛荣荣赵世湖.

GF-5卫星高光谱影像数据质量评价与分析

[J]. 地理与地理信息科学, 2021371): 33-38+125.

[本文引用: 1]

Liu YinnianSun DexinLiang Jianet al.

Overview of ZY-1-02D satellite AHSI on-orbit performance and stability

[J]. Spacecraft Engineering, 2020296): 93-97.

[本文引用: 2]

刘银年孙德新梁建.

资源一号02D卫星高光谱相机在轨性能及稳定性评估

[J]. 航天器工程, 2020296): 93-97.

[本文引用: 2]

Hong Bo.

Study on methods for SNR estimation of hyperspectral remote sensing images

[D]. BeijingUniversity of Chinese Academy of Sciences2013.

[本文引用: 2]

洪波.

高光谱遥感图像信噪比估算方法研究

[D]. 北京中国科学院大学2013.

[本文引用: 2]

Qin Bangyong.

A study on quality evaluation system and methods of hyperspectral remote sensing data

[D]. BeijingUniversity of Chinese Academy of Sciences2014.

[本文引用: 2]

覃帮勇.

高光谱遥感数据质量评价体系及方法研究

[D]. 北京中国科学院大学2014.

[本文引用: 2]

Gao LianruZhang BingZhang Xiaet al.

Study on the method for estimating the noise in remote sensing images based on local standard deviations

[J]. National Remote Sensing Bulletin, 2007112): 201-208.

高连如张兵张霞.

基于局部标准差的遥感图像噪声评估方法研究

[J]. 遥感学报, 2007112): 201-208.

Roger R EArnold J F.

Reliably estimating the noise in AVIRIS hyperspectral images

[J]. International Journal of Remote Sensing, 19961710): 1951-1962. DOI: 10.1080/01431169608948750 .

[本文引用: 1]

Wang HongnanZhong WenWang Jinget al.

Research of measurement for digital image definition

[J]. Journal of Image and Graphics, 200497): 64-67.

[本文引用: 2]

王鸿南钟文汪静.

图像清晰度评价方法研究

[J]. 中国图象图形学报, 200497): 64-67.

[本文引用: 2]

Li QinglinXu XianfengWei Zhiyonget al.

Design and verification of visible and Near-infrared camera for ZY-1-02D satellite

[J]. Spacecraft Engineering, 2020296): 78-84.

[本文引用: 1]

李庆林徐先锋魏志勇.

资源一号02D卫星可见近红外相机技术与验证

[J]. 航天器工程, 2020296): 78-84.

[本文引用: 1]

Darius PMatamyo SSerajis Set al.

Sentinel-2 data for land cover/use mapping: A review

[J]. Remote Sensing, 20201214): 2291. DOI: 10.3390/rs12142291 .

[本文引用: 1]

Misra GCawkwell FWingler A.

Status of phenological research using Sentinel-2 data: A review

[J]. Remote Sensing. 20201217): 2760. DOI: 10.3390/rs12172760 .

[本文引用: 1]

Li PKe YBai Jet al.

Spatiotemporal dynamics of suspended particulate matter in the Yellow River estuary, China during the past two decades based on time-series Landsat and Sentinel-2 data

[J]. Marine Pollution Bulletin, 2019149110518. DOI: 10.1016/j.marpolbul.2019.110518 .

[本文引用: 1]

Liu LXiao XQin Yet al.

Mapping cropping intensity in China using time series Landsat and Sentinel-2 images and Google Earth Engine

[J]. Remote Sensing of Environment, 20202394): 111624. DOI: 10.1016/j.rse.2019.111624 .

[本文引用: 1]

Tong QingxiZhang BingZhang Lifu.

Current progress of hyperspectral remote sensing in China

[J]. Journal of Remote Sensing,2016205):689-707.

[本文引用: 2]

童庆禧张兵张立福.

中国高光谱遥感的前沿进展

[J]. 遥感学报,2016205): 689-707.

[本文引用: 2]

Sun YunzhuJiang GuangweiLi Yunduanet al.

GF-5 Satellite system design and technological characteristics

[J]. Aerospace Shanghai, 2019362): 1-13.

[本文引用: 1]

孙允珠蒋光伟李云端.

高分五号卫星方案设计与技术特点

[J]. 上海航天, 2019362): 1-13.

[本文引用: 1]

Wan LLin YZhang Het al.

GF-5 Hyperspectral data for species mapping of mangrove in Mai Po, HongKong

[J]. Remote Sensing,2020124): 656. DOI: 10.3390/rs12040656 .

[本文引用: 1]

Yuan JingwenWu ChenDu Boet al.

Analysis of landscape pattern on urban land use based on GF-5 hyperspectral data

[J]. National Remote Sensing Bulletin, 2020244): 465-478.

袁静文武辰杜博.

高分五号高光谱遥感影像的城市土地利用景观格局分析

[J]. 遥感学报, 2020244): 465-478.

Jiao LSun WYang Get al.

A hierarchical classification framework of satellite multispectral/hyperspectral images for mapping coastal wetlands

[J]. Remote Sensing,20191119): 2238. DOI: 10.3390/rs11192238 .

[本文引用: 1]

Ye BTian SCheng Qet al.

Application of lithological mapping based on Advanced Hyper Spectral Imager(AHSI) imagery onboard Gaofen-5 (GF-5) satellite

[J]. Remote Sensing, 20201223): 3990. DOI: 10.3390/rs12233990 .

[本文引用: 1]

Hu LinGan ShuYuan Xipinget al.

Study on the spatial distribution characteristics of cyanobacteria bloom in Dianchi Lake based on GF-5

[J]. Laser & Infrared,2021512):237-243.

[本文引用: 1]

胡琳甘淑袁希平.

基于GF-5的滇池蓝藻水华空间分布特征研究

[J]. 激光与红外, 2021512): 237-243.

[本文引用: 1]

Sun WLiu KRen Get al.

A simple and effective spectral-spatial method for mapping large-scale coastal wetlands using China ZY-1-02D satellite hyperspectral images

[J] International Journal of Applied Earth Observation and Geoinformation, 2021104102572. DOI: 10.1016/j.jag.2021.102572 .

[本文引用: 1]

Yang YShang KXu Y.

Analysis of sensitive spectral characteristics of farmland soil organic matter content based on AHSI/ZY-1-02D data

[J]. 2021 IEEE International Geoscience and Remote Sensing Symposium IGARSS. 20216461-6464. DOI: 10.1109/IGARSS47720.2021.9554275 .

[本文引用: 1]

Shang KGu HYang Y.

Inversion of total copper content in mining soils with different spectral pretreatment techniques using AHSI/ZY1-02D Data

[J]. 2021 IEEE International Geoscience and Remote Sensing Symposium IGARSS,20216461-6464DOI: 10.1109/IGARSS47720.2021.9554275 .

[本文引用: 1]

Li GenjunYang XuesongZhang Xinget al.

Application and analysis of ZY-1-02D hyperspectral data in geological and mineral survey

[J]. Remote Sensing for Land and Resources, 2021332): 134-140.

[本文引用: 1]

李根军杨雪松张兴.

ZY1-02D 高光谱数据在地质矿产调查中的应用与分析

[J]. 国土资源遥感, 2021332): 134-140.

[本文引用: 1]

/
