基于三维激光扫描技术的马尾松冠层孔隙度研究

doi:10.11873/j.issn.1004-0323.2023.4.0956

基于三维激光扫描技术的马尾松冠层孔隙度研究

严夏帆^,¹^,², 赵文凯¹^,², 杨舜成³, 林灵辰¹^,², 刘健¹^,², 余坤勇^,¹^,²

1.福建农林大学林学院，福建福州 350002

2.3S技术与资源优化利用福建省高校重点实验室，福建福州 350002

3.福建省水土保持试验站，福建福州 350002

Canopy Porosity of Masson Pine based on Terrestrial 3D Laser Scanning

YAN Xiafan^,¹^,², ZHAO Wenkai¹^,², YANG Shuncheng³, LIN Lingchen¹^,², LIU Jian¹^,², YU Kunyong^,¹^,²

1.College of Forestry，Fujian Agriculture and Forestry University，Fuzhou 350002，China

2.Fujian Province Key Laboratory of 3S Technology and Optimal Utilization of Resources，Fuzhou 350002，China

3.Soil and Water Conservation Test Station，Fuzhou 350002，China

通讯作者: 余坤勇(1980-)，男，福建仙游人，博士生导师，教授，主要从事资源监测及3S技术应用研究。E⁃mail:yuyky@126.com

收稿日期: 2022-01-19 修回日期: 2023-07-05

基金资助:

福建省水利厅科技项目.  MSK202106
国家自然科学基金面上项目.  32271876
福建省森林资源智慧监测和碳汇计量关键技术研究.  2022FKJ03
3S技术与资源优化利用福建省高校重点实验室建设项目.  PTJH17014

Received: 2022-01-19 Revised: 2023-07-05

作者简介 About authors

严夏帆(1994-)，女，福建仙游人，硕士研究生，主要从事森林资源经营管理研究E⁃mail:982223240@qq.com , E-mail：982223240@qq.com

摘要

三维激光扫描技术具有扫描快、对树木无损害、高度还原树木原形等优势，为三维样木重构、树木冠层结构研究及森林资源连年监测研究提供精确的数据。以马尾松为对象，利用三维激光扫描仪获取30株单木点云数据，运用体素化、平面投影和凸包算法等，计算单木冠层孔隙度。结合分层理论，通过与树木生长参数（冠幅、冠体积和冠高度）的相关性分析，构建全冠与不同分层方式提取的冠层孔隙度建立多元线性回归模型，以决定系数（R²）、均方根误差（RMSE）、相对分析误差（RPD）和总体精度（TA）确定冠层孔隙度提取的最佳体素边长和最佳分层方式。结果表明：冠层孔隙度提取的最佳的分层方式为冠层形态三分层（R²为0.74）；冠层形态三分层、冠层形态三分层五分层结合、冠层高度三等分层提取的冠层孔隙度与树木生长参数的影响最为稳定；根据冠层形态分层提取的孔隙度适用于冠层形态差异较大，而冠层形态较一致时，采用冠层高度三等分层是较为合适，精度较高。

关键词： 马尾松 ; 冠层孔隙度 ; 体素化 ; 三维激光扫描仪 ; 分层理论

Abstract

The terrestrial 3D laser scanning technology has the advantages of fast scanning， no damage to trees， and high restoration of the original shape of trees， which provides accurate data for 3D sample wood reconstruction， tree canopy structure research， and forest resource monitoring research on a continuous basis. With the Masson pine as the object， the 3D laser scanner was used to obtain point cloud data of 30 single trees， and the voxelization， planar projection and convex packet algorithm were applied to calculate the porosity of single wood canopy. Combined with the theory of stratification， through the correlation analysis with tree growth parameters （crown width， crown volume and crown height）， a multiple linear regression model was established for the canopy porosity extracted from the full crown and different stratification methods， and the coefficient of determination （R²）， Root Mean Square Error （RMSE）， Residual Predictive Deviation （RPD）， and Total Accuracy （TA） to determine the optimal voxel side length and optimal stratification for canopy porosity extraction. The results show that the best stratification method for canopy porosity extraction is to divide canopy shape into three layers （R² is 0.74）； The effects of canopy porosity and tree growth parameters extracted by three-level stratification are the most stable； the porosity extracted according to canopy shape stratification is suitable for large differences in canopy shape， and when the canopy shape is relatively consistent， the canopy height is used. The third-level stratification is more suitable and has higher precision.

Keywords： Masson pine （Pinus massoniana） ; Canopy porosity ; Voxelization ; Terrestrial laser scanner ; layering theory

PDF (3463KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

严夏帆, 赵文凯, 杨舜成, 林灵辰, 刘健, 余坤勇. 基于三维激光扫描技术的马尾松冠层孔隙度研究. 遥感技术与应用[J], 2023, 38(4): 956-966 doi:10.11873/j.issn.1004-0323.2023.4.0956

YAN Xiafan, ZHAO Wenkai, YANG Shuncheng, LIN Lingchen, LIU Jian, YU Kunyong. Canopy Porosity of Masson Pine based on Terrestrial 3D Laser Scanning. Remote Sensing Technology and Application[J], 2023, 38(4): 956-966 doi:10.11873/j.issn.1004-0323.2023.4.0956

1 引言

冠层孔隙度（Canopy Porosity）是树冠层中光线透射能力强弱的表征，对森林中植被的生物和物理过程具有重要影响，如呼吸作用、光合作用和降雨截留作用等^［1-2］，能够直接反映植被冠层结构分布情况，是获取树冠结构及林分生态功能参数的重要基础，常用于反演叶面积指数（Leaf Area Index，LAI）及林下光环境的研究^［3］。马尾松（Pinus massoniana Lamb.）作为荒山造林的先锋树种^［4］，具有耐贫瘠、生长快、成活率高等特点，被广泛种植于南方水土流失严重的地区—长汀县河田镇，林下植被主要为芒萁，其森林结构单一。冠层孔隙度不仅能反映光对树木生长及林下植被的生长及其质量，也对降雨侵蚀的研究有一定的作用。因此，研究分析马尾松冠层孔隙度的变化情况对南方红壤区水土流失治理成效及区域碳循环过程的研究中具有重要意义。

冠层孔隙度的提取方法有很多^［5］，主要是由基于辐射原理^［6］的光传感器，基于数字图像以及三维点云数据。利用光照度仪器测量冠层上端及下端的光照强度，计算遮光率，根据孔隙度与遮光率的和为1，获得冠层孔隙度，此法简便易行，但在阴天多云的气候下，测定值并不准确。最广泛的采集技术是使用半球图像摄影法，利用鱼眼镜头采集冠层图像，并通过图像处理获取孔隙度，其中图像处理方法会影响孔隙度提取的精度，常用的处理方法有图像分割特征值提取、图像去噪与平滑、图像二值化^［7］等。宋佳音^［8］运用不同的分割数量和分割算法分析对孔隙度提取的影响，结果表明不同的分割算法会导致孔隙度提取有差异。高纪青等^［9］采取鱼目摄影和地基雷达获取得到的半球图像计算孔隙度，发现基于地基雷达点云数据的孔隙度结果普遍较鱼目摄影的高，是由于鱼目照相机存在光照和色差等原因。王佳等^［10］基于地基激光雷达获取的数据，通过Lambert方位角等面积投影和球极平面投影提取孔隙度，研究表明点云数据获取较传统测量方法相比是更为精确的，因为三维点云能够准确重构冠层叶片。Moorthy等^［11］研究中表明基于三维激光扫描的点云数据提取的冠层孔隙度精度较高，在研究森林形态结构有重要的作用。郑光^［12-14］利用点云分层方法对树冠层的三维结构和叶面积指数进行描述，同时提出了一种点云切片的方式获取有效叶面积指数，研究表明精度较高。

国内外通过三维激光扫描仪获得的点云数据提取树高和胸径^［15］的研究已有很多，但对于点云数据计算冠层孔隙度的相关研究较少。树冠指标的三维化使得树冠层更能贴合冠层枝叶层叠交错的情况，采用对树冠分层提取冠层孔隙度使得该指标更立体化。各个分层的孔隙多寡、分布不同使得各层的光合作用、生长情况也不同。因此，探讨不同形态结构、不同分层处理下的马尾松冠层孔隙度研究，能为林下植被恢复情况及森林冠层降雨截留状况提供基础数据。

本文以三维激光扫描仪获取的马尾松单木冠层点云数据，根据点云分层理论对不同冠层高度进行分层，通过点云体素化、凸包外围轮廓线提取，分别提取单木冠层孔隙度及不同树冠高度的各层孔隙度，探究冠层孔隙度之间的内在关系，对于森林的抚育更新、经营管理和森林系统结构的完整性等方面具有重要的研究意义。

2 数据与研究区

2.1　研究区概况

研究区位于福建省龙岩市长汀县中部的河田镇（116°18'~116°31' E，25°33'~26°18' N），总面积约为315.8 km²，河田镇地处亚热带季风气候区，年均温17~19.5 ℃，年降水量约1 700 nm，年无霜期265 d；全镇四周被低山丘陵环绕，中部开阔，土壤类型以红壤为主，是长汀县最大的河谷盆地（图1）。由于自然和历史因素的影响，土壤养分流失、表土层薄、土层结构破坏造成研究区仍属于水土流失地区。马尾松作为水土治理的先锋树种，具有耐贫瘠、生长快及适应性强的特点，覆盖率可达80%以上。因此研究区以马尾松为研究对象，进行孔隙度的研究测算。

图1

新窗口打开| 下载原图ZIP| 生成PPT

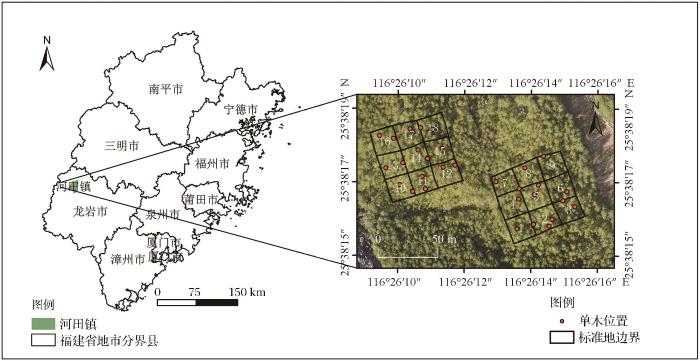

图1 研究区位置图

（审图号：GS（2019）1822）

Fig.1 Location of the Study Area

2.2　数据获取及预处理

2.2.1　标准地数据获取

通过咨询相关专家和实地调研，选取能够代表河田镇马尾松林整体情况的实验区（表1）。基于马尾松林分空间分布，布设了2个60 m×60 m的大样地，并划分了18个20 m×20 m的马尾松纯林标准地，林分基本情况如表1。同时在实验区选取30棵马尾松单木作为此次研究的对象。使用无人机自带的高精度RTK对样地角点和单木进行精确定位，定位精度为水平±1 cm，垂直±1.5 cm。

表1 标准地基本情况

Table1 Basic situation of plots

标准地号	平均胸径/cm	平均树高/m	平均冠长/m	平均冠幅/m	郁闭度	标准地号	平均胸径/cm	平均树高/m	平均冠长/m	平均冠幅/m	郁闭度
1	7.8	6.1	3.9	2.6	0.57	10	6.1	8.1	2.5	2.3	0.50
2	9.1	6.4	3.1	2.9	0.68	11	6.5	8.4	3.3	3.5	0.68
3	8.8	6.7	4.2	3.6	0.42	12	8.4	7.8	3.4	2.4	0.62
4	8.1	8.5	5.2	4.6	0.51	13	6.0	6.3	2.5	2.6	0.67
5	8.9	7.9	5.1	4.2	0.64	14	8.3	7.6	4.7	2.7	0.57
6	8.7	8.0	4.8	4.3	0.61	15	7.8	6.6	3.4	2.5	0.46
7	7.4	7.2	4.7	2.8	0.83	16	6.9	7.9	4.3	3.8	0.77
8	8.0	8.1	4.7	3.9	0.61	17	8.8	6.8	3.2	3.6	0.66
9	8.2	8.5	4.2	3.5	0.74	18	9.3	6.9	3.7	1.7	0.59

新窗口打开| 下载CSV

2.2.2　地基雷达数据获取及预处理

研究采用意大利思拓力测绘科技有限公司生产的Stonex X300三维激光扫描仪获取点云数据。Stonex X300是一款采用脉冲式静态三维激光扫描仪，通过无需直接接触的主动发射脉冲激光束扫描目标的表面点云。其最大的水平可视角度范围为360°，垂直可视角度范围为-25°到+65°，在获取三维点云的同时能够拍摄并获取目标场景的真彩色图片信息，增加数据获取的准确性，便于后续数据处理。

为减少外部环境导致的影响，选择晴朗无风的天气进行外业数据采集。由于林分环境比较复杂，使用传统的三维激光靶球会对内业处理时，将较难找到准确的同名特征点因而增加拼接难度。因此使用1 m×0.5 m的矩形PVC板作为同名标志物固定在单木周围，并确保每个测站点可以扫描到PVC板。采用三站式扫描目标树，测站点以120°的间隔布设，在扫描时将三维激光镜头对准单木，扫描模式设置为快速扫描（图2）。

图2

新窗口打开| 下载原图ZIP| 生成PPT

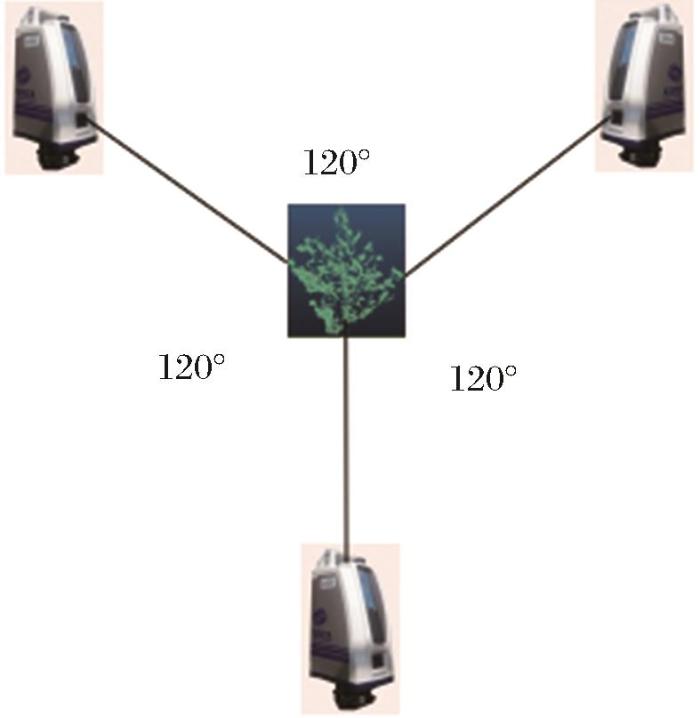

图2 地基雷达扫描站点示意图

Fig.2 Scanning site diagram of Terrestrial laser scanner

使用三维激光扫描仪Stonex X300配套的软件Stonex Reconstructor对3个测站点的点云数据进行拼接，由于外部环境的干扰使得所获取的点云中存在冗余点云，对研究结果存在影响，因此需剔除冗余点云。使用CloudCompare软件裁剪工具结合目视解译将易于去除的冗余点剔除，按照邻域统计分析法实现去噪，采用区域增长算法提取叶片点云，得到冠层叶片点云数据。

2.2.3　叶面积指数(LAI)获取及预处理

选择阴天无雨的天气，使用LAI-2200冠层分析仪测量马尾松单木LAI。测量模式设置为1A4B，遮盖帽选择90°，测量时在空旷区域先取一个天空背景值A作为基准，测量单木LAI时，背靠树干同时保持探杆水平状态朝向正前方，分别测量4个方向B值。将测量的结果导入到Fv-2200软件中进行重计算，重计算后的4个方向LAI值取均值作为该单木的LAI实测值。

3 研究方法

3.1　单木冠层孔隙度提取

3.1.1　点云数据体素化

对冠层叶片点云数据进行体素化处理更有利于信息的表达，体素化可以避免多角度测站点所产生的冗余点云数据的重复计算。根据冠层点云数据的笛卡尔坐标系的最小值为原点O，以体素边长划分间隔，对冠层叶片点云进行体素化处理，具体公式为^［16］：

\begin{array}{l} a = i n t (\frac{X - X_{m i n}}{L}) \times L + X_{m i n} \\ b = i n t (\frac{Y - Y_{m i n}}{L}) \times L + Y_{m i n} \\ c = i n t (\frac{Z - Z_{m i n}}{L}) \times L + Z_{m i n} \end{array}

(1)

其中：（X，Y，Z）和（X_min，Y_min，Z_min）分别为点云数据的坐标及其最小值；（a、b、c）为点云数据所对应的体素坐标；int为取整符号；L为体素边长。

根据计算获得不同尺度因子的体素边长L^［17］：

L = χ \sqrt[]{\frac{(X_{m a x} - X_{m i n}) (Y_{m a x} - Y_{m i n})}{N}}

(2)

其中：X_max为点云横坐标最大值；X_min为点云横坐标最小值；Y_max为点云纵坐标最大值；Y_min为点云纵坐标最小值；N为点云数量； $χ$ 为尺度因子，取值范围为1.0~2.0。

3.1.2　冠层孔隙度提取

地基雷达数据提供了获取孔隙度的一个无损替代的方法，冠层孔隙度是决定冠层的辐射转移的一个关键的结构参数，能够提高对冠层下部光状态的理解^［18］。树冠投影面积的确定关键是树冠边界的提取，一般的做法是简化树冠形状为椭圆形，采用人为测量的冠幅根据椭圆面积计算公式计算树冠投影面积，会受到树冠形状的影响导致所得的树高投影面积不准确。采用凸包算法得到的树冠边界可以较好的计算树冠投影面积。凸包（Convex Hull）是来自计算几何学中的一个最基本的概念，对于散乱的点集中，凸包是指点集最外围的点连接构成的凸多边形^［19］。孔隙度提取涉及区域如图3，公式^［20］为：

P = 1 - \frac{N_{l}}{N_{s}}

(3)

其中：P为单木冠层孔隙度；N_l 为投影到平面的体素总面积；N_s 为树冠的投影面积。

图3

新窗口打开| 下载原图ZIP| 生成PPT

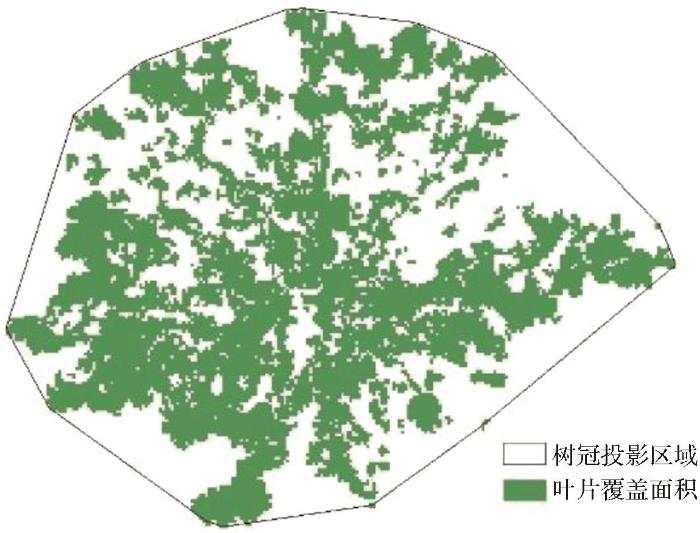

图3 冠层孔隙度提取涉及的区域表示

Fig.3 Representation of areas involved in canopy porosity extraction

3.1.3　冠幅、冠高度、冠体积的提取

使用Arc GIS10.8将单木冠层点云以XY坐标展开，投影至平面上，计算投影区域的凸包，测量两个方向的长度，求均值，即可得到冠幅；以XZ坐标展开，测量树冠顶部至树冠底部的长度，即可得到冠层高度；使用MATLAB R2018b根据三维凸包算法，计算凸包所包围空间的体积，即可得到树冠体积。

3.1.4　叶面积指数(LAI)间接反演

Beer-Lambert定律是表示光线通过冠层时的一个消光指数，使用消光系数k计算。张越^［21］的研究表明落叶阔叶林的消光系数k为0.26，常绿针叶林为0.45，落叶针叶林为0.55，马尾松属于常绿针叶林，因此消光系数为0.45。设定冠层顶部的光照强度为Q₀，冠层下的光照强度为Q_i，叶面积指数LAI的计算表达式为：

L A I = \frac{- l n (\frac{Q_{i}}{Q_{0}})}{k}

(4)

其中： $\frac{Q_{i}}{Q_{0}}$ 为冠层孔隙度；k为消光系数。

3.1.5　精度验证

不同体素大小对容纳点云数量的能力不同，较大的体素能够弥补由于多站点采样所导致的点云密度不均一的缺陷，但体素过大也会导致过多不属于单木的空间被纳入到体素内；较小的体素能够以更为精细的网格容纳点云以贴合点云数据的真实情况，但过小的体素会导致冠层孔隙度的低估。为确定适用于马尾松单木冠层孔隙度估算的体素边长，采用均方根误差（Root Mean Square Error， RMSE）、总体精度（Total Accuracy， TA）以及相对分析误差（Residual Predictive Deviation， RPD）来进行精度评价。

\begin{array}{l} R M S E = \sqrt[]{\frac{1}{n} \sum_{i = 1}^{n} (y_{i} - {\hat{y}}_{i})^{2}} \\ T A = \frac{1}{n} \sum_{i = 1}^{n} (1 - \frac{|y_{i} - {\hat{y}}_{i}|}{y_{i}}) \times 100 % \\ S D = \sqrt[]{\frac{1}{n} \sum_{i = 1}^{n} (y_{i} {- \bar{y})}^{2}} \\ R P D = \frac{S D}{R M S E} \end{array}

(5)

其中： $y_{i}$ 为第i个单木LAI实测值； ${\hat{y}}_{i}$ 为第i个单木LAI估测值； $\bar{y}$ 为LAI实测平均值；n为样本个数；RMSE的取值大于0；越接近于0说明精度越高，当RPD>1.4时，精度较好，反之亦然。

4 结果与分析

4.1　最适体素边长的确定

将冠层孔隙度间接反演得到的单木叶面积指数（LAI）估测值与实测的单木叶面积指数（LAI）进行精度验证，从得出的结果中可以看到，在不同尺度因子下，马尾松单木的叶面积指数（LAI）随尺度因子增大而增大，而后开始下降。由图4可以看出，在尺度因子小于1.7时，RPD都小于1.4，尺度因子到1.9时，RPD最大并保持不变，这是由于随着尺度因子的增大，RMSE逐渐减小并保持不变，随之值趋于稳定。由图可知，在尺度因子为1.8时，LAI实测值与估测值的总体精度最高（88.36%），尺度因子为1时总体精度最低（65.79%），这是由于体素边长较小，不能准确描述叶片分布情况，造成孔隙度高估。

图4

新窗口打开| 下载原图ZIP| 生成PPT

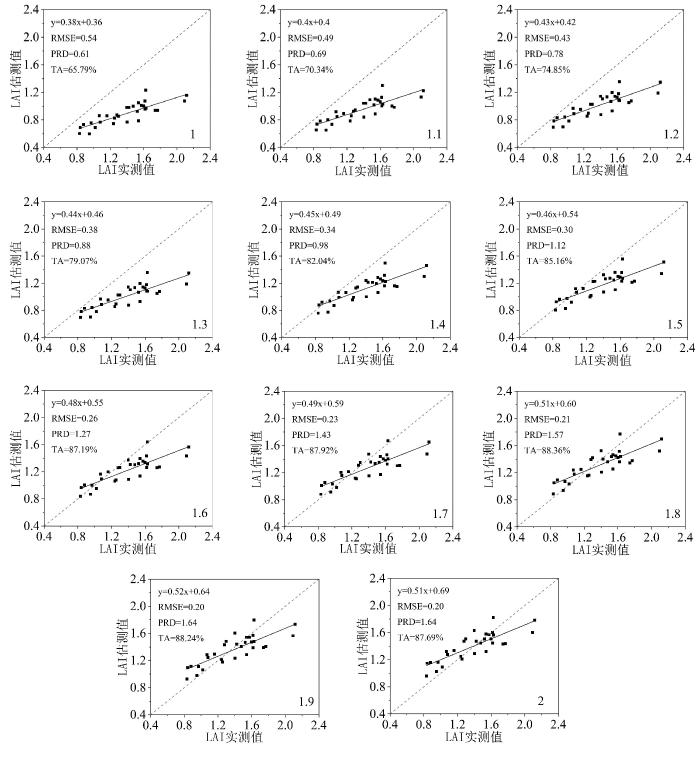

图4 不同尺度因子的叶面积指数（LAI）实测值与估测值比较

Fig.4 Comparison of measured and estimated values of Leaf Area Index （LAI） for different scale factors

综合RMSE、TA与RPD的结果可以得出最佳的尺度因子为1.8，其孔隙度值如表2。从表2可以看出30棵马尾松单木的体素边长范围在18 mm~37 mm之间，孔隙度范围在0.45~0.67之间，孔隙度最高为第29棵单木，体素边长为31 mm，最低为第19棵单木，体素边长为25 mm。根据表2结果表明同一树种，由于树冠形态各异、仪器扫描站点不同，重构的单木点云密度多样以及处理数据的误差影响其体素边长不一致。冠层孔隙度一致时，为进一步研究冠层形态与冠层孔隙度的研究，通过树冠形态与分层理论相结合来分析。

表2 最适体素边长及冠层孔隙度

Table 2 Optimum voxel edge length and canopy porosity

序号	体素边长(mm)	孔隙度	序号	体素边长(mm)	孔隙度	序号	体素边长(mm)	孔隙度
1	18	0.53	11	19	0.55	21	24	0.51
2	28	0.60	12	34	0.62	22	18	0.53
3	27	0.59	13	32	0.66	23	25	0.54
4	25	0.59	14	36	0.61	24	37	0.62
5	22	0.47	15	22	0.54	25	36	0.57
6	21	0.50	16	26	0.52	26	33	0.57
7	23	0.52	17	31	0.58	27	35	0.63
8	31	0.53	18	20	0.52	28	26	0.50
9	24	0.53	19	25	0.45	29	31	0.67
10	22	0.57	20	24	0.54	30	23	0.52

新窗口打开| 下载CSV

4.2　冠层孔隙度分层对比分析

以单木冠层为实验对象，根据冠层形态将树冠点云划分为多个独立的冠层，获取每个冠层的垂直投影面积及冠层孔隙度，划分层次示意图如图5，冠层孔隙度值如表3所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

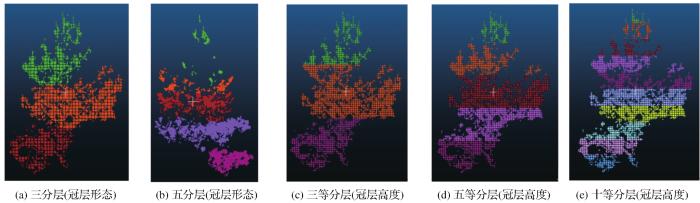

图5 冠层点云分层示意图

Fig.5 Canopy point cloud layering diagram

表3 冠层点云按冠层形态分层提取的孔隙度

Table 3 Porosity extracted from canopy point cloud layered by canopy morphology

序号	层数					序号	层数					序号	层数
序号	a	b	c	d	e	序号	a	b	c	d	e	序号	a	b	c	d	e
1	0.76	0.65	0.69			11	0.90	0.92	0.80	0.70	0.52	21	0.79	0.79	0.60
2	0.86	0.71	0.80			12	0.83	0.87	0.80	0.67	0.29	22	0.74	0.77	0.79	0.74	0.69
3	0.82	0.82	0.67			13	0.82	0.78	0.52			23	0.69	0.69	0.61
4	0.90	0.73	0.83	0.82	0.87	14	0.91	0.90	0.84	0.76	0.61	24	0.94	0.82	0.72
5	0.73	0.63	0.81			15	0.77	0.83	0.84	0.65	0.23	25	0.88	0.86	0.78	0.69	0.55
6	0.63	0.84	0.70			16	0.53	0.78	0.87	0.71	0.78	26	0.85	0.86	0.86	0.82	0.65
7	0.73	0.68	0.75			17	0.90	0.89	0.76	0.83	0.65	27	0.54	0.84	0.84	0.75	0.64
8	0.91	0.82	0.79	0.75	0.73	18	0.70	0.71	0.71			28	0.85	0.86	0.82	0.71	0.72
9	0.77	0.80	0.67			19	0.54	0.75	0.71	0.78	0.80	29	0.91	0.88	0.68
10	0.85	0.90	0.87	0.72	0.78	20	0.81	0.71	0.68			30	0.84	0.79	0.83	0.74	0.51

注：a为冠层顶层，e为冠层最下层

新窗口打开| 下载CSV

从表中可以看出30株马尾松冠层点云中，14株划分为3层，16株划分为5层，划分为3层的其孔隙度值均在0.5以上，划分为5层的冠层，孔隙度大致趋于平稳，极少数出现第5层孔隙度低的原因是由于马尾松生长过程中，枝叶的更新使得冠层下部不是圆满的情况。

据此进一步探究分层与整体的关系，以冠层高度三等分层、五等分层、十等分层及以冠层形态划分的三层、五层分别进行比较分析。

基于以上分层数据，采用多元线性回归分析，各模型的公式见表4。由图6可知，按冠层形态三分层构建的冠层孔隙度多元线性模型估测的R²最高（0.74），将按冠层形态三分层五分层结合构建的冠层孔隙度多元线性模型估测的R²最低（0.34），按冠层形态五分层与冠层高度五等分层的冠层孔隙度多元线性模型估测的R²（0.48）相等。从冠层形态分层来看，其R²大小依次为三分层孔隙度（0.74）>五分层孔隙度（0.48）>三分层五分层结合孔隙度（0.34）。从冠层高度分层来看，其R²大小依次为十等分层（0.59）>三等分层（0.56）>五等分层（0.48）。

表4 各类别多元线性回归模型

Table 4 Multiple linear regression models for each category

类别	多元线性回归模型
冠层形态三分层提取孔隙度	y=0.209 96+0.497 15a+0.136 97b-0.210 4c
冠层形态五分层提取孔隙度	y=-0.257 67+0.002 5a+0.250 15b+0.447 15c+0.421 4d-0.118 56e
冠层形态三五分层结合提取孔隙度	y=0.263 71+0.1435 8a+0.275 84b-0.038 8c-0.002 74d-0.030 99e
冠层高度三等分层提取孔隙度	y=-0.190 64+0.191 88a+0.541 46b+0.265 94c
冠层高度五等分层提取孔隙度	y=-0.093 34-0.029 01a+0.268 53b+0.333 24c+0.278 47d-0.056 01e
冠层高度十等分层提取孔隙度	y=-0.304 39+0.017 36a+0.004 02b+0.160 11c+0.076 98d+0.375 62e-0.074 21f+0.549 87g- 0.001 76h+0.029 64i-0.170 29j

注：y为冠层孔隙度，a为冠层顶层，j为冠层最下层

新窗口打开| 下载CSV

图6

新窗口打开| 下载原图ZIP| 生成PPT

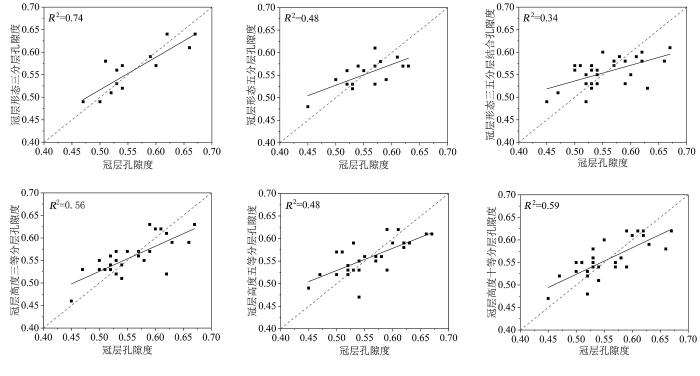

图6 各类别冠层孔隙度多元线性模型比较

Fig.6 Comparison of multivariate linear models of canopy porosity of various types

4.3　冠幅、冠高度、冠体积与冠层孔隙度的关系

马尾松单木冠层的冠幅、冠高度及冠体积与冠层孔隙度相关性分析结果如表5，由表可见，冠层孔隙度、按冠层形态分层三五分层结合孔隙度、以及冠层高度三等分层孔隙度与冠体积、冠高度及冠幅均呈显著相关，其中与冠高度均呈极显著相关，冠层高度三等分层孔隙度与冠体积、冠高度和冠幅均呈极显著相关。其中与冠层高度呈极显著相关的有冠层孔隙度、冠层形态三五分层结合孔隙度、冠层高度三等分层孔隙度、冠层高度五等分层孔隙度和冠层高度十等分层孔隙度，研究结果表明树木的冠幅、冠高度、冠体积均会对冠层孔隙度的提取产生影响，冠高度的影响更为显著。从相关性来看，冠层形态三分层孔隙度、冠层形态三五分层结合孔隙度、冠层高度三等分层孔隙度与冠体积、冠高度、冠幅之间的相关性较为稳定。为进一步分析其三者与冠层孔隙度及分层效果的影响情况，使用SPSS软件进行多元线性回归建模分析，结果如表6。

表5 冠幅、冠高度、冠体积与冠层孔隙度相关性分析

Table 5 Correlation analysis of crown width，crown height， crown volume and canopy porosity

类别	N	Pearson相关性（r）
类别	N	冠体积	冠高度	冠幅
冠层孔隙度	30	0.372^*	0.528^**	0.406^*
冠层形态三分层提取孔隙度	14	0.550^*	0.519	0.579^*
冠层形态五分层提取孔隙度	16	0.389	0.504^*	0.364
冠层形态三五分层结合提取孔隙度	30	0.425^*	0.471^**	0.416^*
冠层高度三等分层提取孔隙度	30	0.475^**	0.469^**	0.486^**
冠层高度五等分层提取孔隙度	30	0.323	0.497^**	0.302
冠层高度十等分层提取孔隙度	30	0.367^*	0.507^**	0.346

注：*表示在0.05水平（双侧）上显著相关；**表示在0.01水平（双侧）上极显著相关

新窗口打开| 下载CSV

表6 各类别多元线性回归模型

Table 6 Multiple linear regression models for each category

类别	多元线性回归模型	R²
冠层孔隙度	Q=0.395+0.000V+0.023CH+0.007CW	0.29
冠层形态三分层提取孔隙度	Q=0.353-0.008V+0.008CH+0.050CW	0.37
冠层形态五分层提取孔隙度	Q=0.526+0.016V+0.017CH-0.042CW	0.30
冠层形态三五分层结合提取孔隙度	Q=0.525+0.011V+0.013CH-0.027CW	0.28
冠层高度三等分层提取孔隙度	Q=0.470+0.006V+0.012CH-0.004CW	0.28
冠层高度五等分层提取孔隙度	Q=0.550+0.017V+0.022CH-0.054CW	0.32
冠层高度十等分层提取孔隙度	Q=0.555+0.020V+0.023CH-0.062CW	0.33

注：Q为冠层孔隙度，V为冠体积，CH为冠层高度，CW为冠幅

新窗口打开| 下载CSV

如表6可见，冠层孔隙度、冠层形态三分层提取孔隙度、冠层形态五分层提取孔隙度、冠层形态三五分层结合提取孔隙度、冠层高度三等分层提取孔隙度、冠层高度五等分层提取孔隙度、冠层高度十等分层提取孔隙度与冠体积、冠高度、冠幅组成的多元线性回归模型的R²依次为0.29、0.37、0.30、0.28、0.28、0.32、0.33，按冠层形态三分层提取的孔隙度R²（0.37）最高，表明冠层形态对冠层孔隙度提取是有一定的影响的。

5 讨论

植被冠层辐射传输的过程中，冠层孔隙度在直接辐射和光子逃逸中的研究中起着关键作用，其中基于冠层孔隙度对森林叶面积指数估测，叶面积指数对了解森林生态系统的结构和功能具有重要意义。目前，植被冠层孔隙度的提取研究，主要采用间接光学方法、被动光学方法和激光扫描仪探测方法来估计森林中的冠层孔隙度^［22］。虽然机载激光雷达（ALS）用于提取天顶方向的冠层孔隙度，而TRAC仪器在半波段纬度的大天顶角下提取冠层孔隙度，但地基激光雷达（TLS）和半球照片可以提取整个角度剖面的冠层孔隙度。与半球影像提取孔隙度的技术相比，地基激光雷达（TLS）技术是低估森林中的冠层孔隙度，这种差异的部分原因是由于半球影像方法高估冠层孔隙度。同时，也可能存在地基激光雷达（TLS）技术特有的问题及数据处理的误差等。在测量过程中，专用软件对激光扫描仪信号的处理也会有所不同，因此不同供应商的仪器可能会出现不同的结果^［23］。Arumae等^［24］利用半球形照片和机载激光雷达（ALS）数据对93个以落叶阔叶为主的半北方林林分的垂直冠层覆盖情况进行了比较，基于机载激光雷达（ALS）的冠层孔隙度提取大于半球照片提取结果。王向玉^［25］利用地基雷达点云数据重建单木结构，通过点云密度对单木添加树叶，可获取更为接近真实的三维结构，能够更贴合实际的真值。

本文利用地基雷达点云数据，运用不同尺度因子确定最佳的体素边长，进而提取马尾松单木冠层孔隙度，与单木实测叶面积指数（LAI）进行精度验证。通过冠层孔隙度与冠体积、冠幅和冠高度进行比较分析，结果表明冠高度为极显著相关，分析其原因主要是马尾松为速生针叶树种，树冠斜上伸展，呈宽塔形或伞形，生长过程中形成枝叶较分散，孔隙较大，这与王少腾^［26］的研究树冠形状对冠层间隙率的计算，结果一致。冠层高度对冠层孔隙度的影响情况是利用冠层分层理论，分层方式按照冠层形态分层与等距分层两种方式进一步分析冠高度的影响研究中，表明按照树冠形态分为三层时为最好。而全冠提取的孔隙度普遍低于各分层的孔隙度，其主要原因是由于全冠投影时，可见的孔隙是分层中全部都可见的，而随着分层过后，每一个层切面，会有被其他各层遮挡的孔隙逐渐显露出来，因此孔隙占比也越来越多。将冠层分层刨析可将冠层内部被遮掩的孔隙参与计算，使得二维指标更加立体化，也为后期探究不同分层对于冠层中光传播路径及其对于林下植被的恢复成效研究和降雨截留规律研究是有重要的意义的。特别是长汀县由于历史人为影响因素下，造成水土流失严重，虽已不再裸露，但由于马尾松的速生且为针叶树种，其生长过程中冠层会逐渐稀疏，林下植被大都是芒萁，森林结构较为单一，且马尾松受松材线虫病的影响，其病虫害不好管理，亦会造成林下形成二次水土流失情况。本研究可为进一步探讨如何丰富森林结构做前期数据分析基础。

树木的生长和枝叶分布情况及叶片的疏密程度会对树木冠层孔隙度产生直接影响，树木的季相变化，生长变化都会使得冠层孔隙度发生变化，本研究只针对同一年龄的树木且同一季节，因此对于龄组和四季的树木冠层孔隙度的变化是否有一定的规律，不同冠层形态的差异对冠层孔隙度的影响程度是接下来值得继续研究探讨的。冠层孔隙度提取方法多样，可应用不同的冠层孔隙度提取方法进行获取，探讨冠层孔隙度更为精准的提取方法。

6 结论

（1）通过不同尺度因子的对比分析研究中，发现当尺度因子为1.8时，可以获得最佳的体素边长，从而提取出最准确的冠层孔隙度，基于最佳体素边长提取的冠层孔隙度获得的叶面积指数（LAI）与实测的叶面积指数（LAI）的精度最高（88.36%）。

（2）根据树冠形态分层以及按照冠层等间距分层研究中，将未分层提取的冠层孔隙度与各类别分层分别提取的冠层孔隙度组成的多元线性回归模型R²为0.74、0.48、0.34、0.56、0.48、0.59，可见模型拟合度较为良好，也可表明按形态分层中，三层是最佳的分层研究方式。

（3）对所测的样木数据的冠层孔隙度与冠幅、树冠体积和冠层高度相关性分析中可知，冠层孔隙度与冠幅、冠体积呈显著相关，与冠层高度呈极显著相关。按冠层形态三分层、冠层形态三五分层结合、冠层高度三等分层与冠幅、冠体积、冠高度相关性均较稳定，表明冠层形态对冠层孔隙度的提取存在影响。
