遥感技术与应用, 2023, 38(5): 1167-1179 doi: 10.11873/j.issn.1004-0323.2023.5.1167

遥感应用

基于GEE的石羊河流域植被覆盖变化特征及其影响因素分析

方春爽,1, 朱睿,1, 卢睿1, 陈泽霞1, 王凌阁1, 山建安1, 尹振良2

1.兰州交通大学 测绘与地理信息学院/地理国情监测技术应用国家地方联合工程研究中心/ 甘肃省地理国情监测工程实验室,甘肃 兰州 730000

2.中国科学院西北生态环境资源研究院 国家冰川冻土沙漠科学数据中心,甘肃 兰州 730000

Analysis of Vegetation Cover Change Characteristics and Influencing Factors in the Shiyang River basin based on GEE

FANG Chunshuang,1, ZHU Rui,1, LU Rui1, CHEN Zexia1, WANG Lingge1, SHAN Jian’an1, YIN Zhenliang2

1.Faculty of Geomatics / National-Local Joint Engineering Research Center of Technologies and Applications for National Geographic State Monitoring / Gansu Provincial Engineering Laboratory for National Geographic State Monitoring,Lanzhou Jiaotong University,Lanzhou 730000,China

2.National Cryosphere Desert Data Center,Northwest Institute of Eco-Environment and Resources,Chinese Academy of Sciences,Lanzhou 730000,China

通讯作者: 朱睿(1983-),女,甘肃平凉人,副教授,主要从事干旱区水土资源耦合研究。E⁃mail: zhur@mail.lzjtu.cn

收稿日期: 2022-06-06   修回日期: 2023-09-03

基金资助: 国家自然科学基金项目.  42161018.  52179026.  41901100
中国科学院青年创新促进会项目.  2021424
甘肃省重大科技计划项目.  21ZD4NF044-02

Received: 2022-06-06   Revised: 2023-09-03

作者简介 About authors

方春爽(1997-),男,山东济宁人,硕士研究生,主要从事水土资源耦合研究E⁃mail:12211915@stu.lzjtu.edu.cn , E-mail:12211915@stu.lzjtu.edu.cn

摘要

植被作为陆地生态系统的重要组成部分,常被用作评估气候变化和生态恢复成效的指标。以石羊河流域为研究对象,基于Google Earth Engine (GEE) 平台采用Theil-Sen趋势分析和Mann-Kendall检验(TS-MK)、Hurst指数揭示植被覆盖变化特征;采用偏相关分析、残差分析和地理探测器探究植被覆盖变化的影响因素。结果表明:2001~2020年间石羊河流域植被NDVI呈现波动增长趋势,增长率为0.023/10 a;呈显著增加趋势和显著减少趋势的面积占比分别为72.32%和2.40%。未来植被NDVI变化趋势保持一致(Hurst>0.5)的面积占比为63.84%,其中持续性显著增加的面积占比最大,为47.37%。偏相关分析结果表明降水对植被生长的影响较强,而温度、太阳辐射和饱和水汽压差的影响相对较弱。残差分析结果表明气候要素和人类活动影响下植被NDVI呈显著增加趋势的面积占比分别为21.59%和60.07%,石羊河流域的植被变化主要受人类活动的积极影响。此外,地理探测器的结果表明植被NDVI的空间分布主要受水热条件分布特征的影响。该研究结果有助于深化对植被覆盖变化影响因素的认识,为石羊河流域生态保护提供借鉴。

关键词: NDVI ; 影响因素 ; Google Earth Engine ; 地理探测器 ; 石羊河流域

Abstract

As an important part of terrestrial ecosystems, vegetation is often used as an indicator to assess the effectiveness of climate change and ecological restoration. In this study, the Shiyang River Basin is taken as an example, Theil-Sen and Mann-Kendall models, and the Hurst index were used to analyze the change characteristics of vegetation cover. The correlation analysis, residual analysis and Geodetector were used to explore the influencing factors of vegetation cover change. The results showed that the vegetation NDVI demonstrated a fluctuating but upward trend from 2001 to 2020, with a rate of increase of 0.023/10 a. Areas with significant increased and significant decreased accounted for 72.32% and 2.4%, respectively. Areas with sustainability (Hurst>0.5) accounted for 63.84 % of the entire area, among which 47.37% showed continuously significant increasing trend. The correlation results between NDVI and climatic factors indicated that the impact of precipitation was particularly significant, and the impacts of temperature, solar radiation and saturated vapor pressure deficit were relatively weak. The area of NDVIpre showed a significant increase trend accounted for 21.59%, while the area of NDVIres showed a significant increase trend accounted for 60.07%, so interannual variation of NDVI in Shiyang River Basin was greatly affected by human activities. Geodetector results showed that the spatial distributation characteristics of water-heat conditions. It is noted that the spatial distribution of NDVI of cultivated land is greatly affected by population density. The results of this study are helpful to deepen the understanding of the driving factors of vegetation change and provide scientific reference for ecological protection and restoration of Shiyang River Basin.

Keywords: NDVI ; Influencing factors ; Google Earth Engine ; Geodetector ; Shiyang River Basin

PDF (6901KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

方春爽, 朱睿, 卢睿, 陈泽霞, 王凌阁, 山建安, 尹振良. 基于GEE的石羊河流域植被覆盖变化特征及其影响因素分析. 遥感技术与应用[J], 2023, 38(5): 1167-1179 doi:10.11873/j.issn.1004-0323.2023.5.1167

FANG Chunshuang, ZHU Rui, LU Rui, CHEN Zexia, WANG Lingge, SHAN Jian’an, YIN Zhenliang. Analysis of Vegetation Cover Change Characteristics and Influencing Factors in the Shiyang River basin based on GEE. Remote Sensing Technology and Application[J], 2023, 38(5): 1167-1179 doi:10.11873/j.issn.1004-0323.2023.5.1167

1 引 言

植被是陆地生态系统的核心组成部分,影响着区域乃至全球尺度下的气候变化、陆地碳循环、水量平衡以及能量交换1-4。作为表征生态环境变化的综合指示器,其变化可以有效反映气候要素和人类活动对生态系统的影响3。全球气候变暖已成为不争的事实,因此长期监测植被覆盖的变化规律,并探索影响其变化的潜在因素,已成为全球变化领域的热点研究5-6

基于归一化植被指数(Normalized Difference Vegetation Index, NDVI)的遥感监测具有监测范围广、周期短、信息量大的优点,可以有效反映植被物候、结构和覆盖范围的空间分布,是植被变化监测研究领域中常用的植被指数之一7-11。有学者基于NDVI时序数据采用趋势分析、相关分析等方法研究发现植被覆盖变化与气候要素密切相关12-14。如Myneni等12研究发现1981~1991年间北半球中高纬度地区的植被活性增强与气候变暖密切相关。在我国祁连山自然保护区13、青藏高原14等区域的相关研究中也得出类似结论。部分学者通过残差分析法定量化归因人类活动影响下的植被覆盖变化15-16。如田智慧等15研究发现2001~2020年间黄河流域植被NDVI整体呈增长趋势,人类活动的影响具有双重性,一方面表现为生态工程实施的积极影响,另一方面表现为城市化进程的消极影响;崔浩楠等16分析1982~2019年间长江经济带植被覆盖变化的影响因素,结果发现人类活动对植被覆盖变化的影响强于气候要素。相较于上述基于时序数据的研究,地理探测器作为度量和挖掘空间异质性的工具,在空间分异性的探索性分析中发挥着重要作用;其通过探测因变量和自变量之间空间分布的一致性,判定自变量对因变量空间分布的解释力,逐渐在土地利用、生态环境等方面得到应用17。如彭文甫等18基于地理探测器研究发现四川省植被生长主要受土壤类型、海拔和平均温度的影响;肖建勇等19研究发现喀斯特区域植被NDVI的空间分布容易受气候要素和人类活动的影响,而非喀斯特区域更容易受地形因子的影响。随着3S技术的不断发展,植被覆盖的变化特征及其驱动机制逐渐清晰。

石羊河流域作为我国西北干旱区的内陆河流域之一,是典型的气候响应敏感区和生态环境脆弱区20。在气候要素和人类活动的共同影响下,流域内的植被覆盖状况发生了显著变化,导致沙尘暴频次、生态环境脆弱性等均发生显著变化。在此背景下,研究石羊河流域植被覆盖的变化特征及其影响因素尤为重要。近年来,部分学者对此展开研究,如李丽丽等20研究发现2000~2015年间石羊河流域的植被覆盖状况总体恢复较好,水分是限制植被生长的主要因素;关文茜21研究发现降水分布决定着石羊河流域植被NDVI的空间分布,而温度则是通过改变土壤中的有效水分间接影响植被生长;张立峰22综合考虑气候要素和人类活动,研究发现降水是影响石羊河流域植被生长的主要气候要素,而人类活动对植被生长主要起抑制作用。目前,多数研究主要关注石羊河流域植被覆盖与温度和降水的关系,忽略了与植被光合作用和蒸腾作用密切相关的太阳辐射、饱和水汽压差等气候要素的影响,且未考虑植被覆盖空间分异的影响因素。

Google Earth Engine (GEE) 作为全球尺度的地理空间分析云平台,因其海量的遥感数据和强大的并行运算能力,在植被变化监测、水体变化分析、土地利用分类等研究领域得到广泛应用,已成为地学及相关研究领域的有力工具23-25。因此,实验基于GEE平台综合运用Theil-Sen趋势分析和Mann-Kendall检验、Hurst指数揭示石羊河流域植被NDVI的变化特征;采用相关分析、残差分析和地理探测器探究影响植被NDVI变化的主要因素。通过以上研究,有助充分认识西北干旱区植被—气候—人类活动之间的相互关系,以期为该区域植被恢复和生态保护提供参考。

2 研究区及数据处理

2.1 研究区概况

石羊河流域位于37.2°~39.5° N,101.1°~104.2° E之间,总面积约为4.16×104 km2[26。流域内气候干燥、降水少且集中,属于温带大陆性气候;自上游到下游,年降水量逐渐减少,年蒸发量和干旱程度逐渐增加27。流域内地形地貌特征表现为南高北低,自西南向东北倾斜,依次为祁连山山地、河西走廊平原、北山山地和阿拉善高原28。流域水系发源于上游祁连山山区,自东向西依次为大靖河、古浪河、黄羊河、杂木河、金塔河、西营河、东大河、西大河8条支流及众多条小河小沟29。依据石羊河流域的气候特征、地形地貌特征、水文特征,流域内植被自上游到下游依次表现为:Ⅰ、冰雪寒冻垫状植被;Ⅱ、高山草甸、灌丛及水源涵养林;Ⅲ、浅山草原和荒漠草原;Ⅳ、绿洲;Ⅴ、荒漠30,如图1所示。

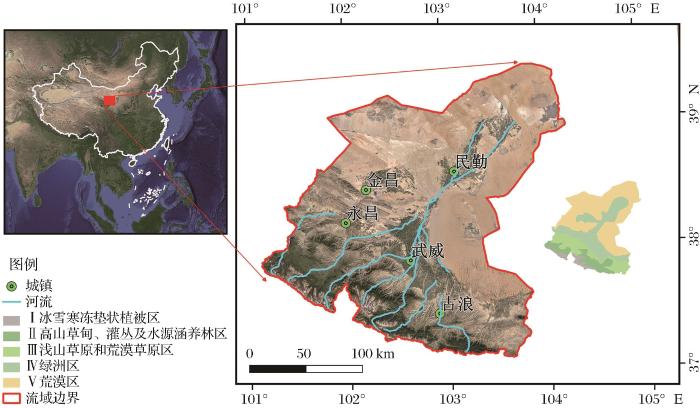

图1

图1   石羊河流域区域示意图

审图号:GS(2020)4619

Fig.1   The location of Shiyang River Basin


2.2 数据来源及预处理

2.2.1 MODIS-NDVI数据

NDVI数据来源于MODIS MOD13A2和MYD13A2数据集,时间分辨率均为16 d,空间分辨率均为1 km,时间序列为2001~2020年11。将每年的4~10月份视为生长季。为了进一步消除云、大气以及太阳高度角等因素的干扰,对同一月内的NDVI采用最大值合成法(Maximum Value Composite, MVC)生成月尺度NDVI,基于生长季的月尺度NDVI采用均值法生成年尺度NDVI。

2.2.2 气候数据

温度、降水数据来源于国家科技基础条件平台——国家地球系统科学数据中心—黄土高原分中心(http:∥loess.geodata.cn)31。饱和水汽压差、太阳辐射来源于GEE平台的TerraClimate全球陆地表面每月气候和气候水平衡数据集32。研究选取与NDVI同期的温度、降水、饱和水汽压差和太阳辐射数据,通过GEE平台预处理,生成相同空间分辨率的年尺度气候要素数据集。

2.2.3 其它数据

土地利用数据来源于GlobeLand30全球地表覆盖数据(http://www.globallandcover.com/),时间为2000年和2020年。本研究主要关注耕地、林地、草地和裸地的NDVI变化特征及其影响因素,通过土地利用转移矩阵提取上述地类中未发生变化的区域。人口密度数据来源于GEE平台的WorldPop发布的Population Density数据。DEM数据来源于GEE平台的美国奋进号航天飞机的雷达地形测绘(Shuttle Radar Topography Mission,SRTM)数据。

3 研究方法

3.1 Theil-Sen趋势分析和Mann-Kendall检验

Theil-Sen趋势分析可以有效处理离群值和噪声的干扰,且不要求数据满足序列自相关和正态分布等假设条件15。计算公式如下:

S=MedianNDVIj-NDVIij-i,j>i

其中:S表示NDVI变化的趋势值;NDVI i 和NDVI j 分别表示第i年和第j年的NDVI值;Median表示取中值。

Mann-Kendall检验是一种常用的非参数检验法,不易受特殊分布和异常数据的影响15。统计量ZS 的计算公式如下:

ZS=S-1Var S,S>00                 ,S=0S+1Var S,S<0

其中:

S=i=1n-1j=i+1nsgn NDVIj-NDVIi
Var(S)=nn-12n+518
sgn NDVIj-NDVIi=1   ,NDVIj-NDVIi>00   ,NDVIj-NDVIi=0-1,NDVIj-NDVIi<0

其中:sgn为符号函数;NDVI i 和NDVI j 分别表示第i年和第j年的NDVI值;n为数据集的时间长度。将Sen趋势值与MK检验结果叠加,定义变化趋势类型(表133

表1   变化趋势类型和变化趋势持续性的定义

Table 1  The definition of varitation trend types and sustainability of variation trend type

Sen趋势值与MK检验变化趋势类型Sen趋势值、MK检验和Hurst指数变化趋势的持续性
S > 0.000 1,|Z| > 1.96显著增加S > 0.000 1,|Z| > 1.96,H > 0.5持续性显著增加
S > 0.000 1,|Z| ≤ 1.96不显著增加S > 0.000 1,|Z| ≤ 1.96,H > 0.5持续性不显著增加
S ≤ 0.000 1或S ≥ -0.000 1无明显变化S ≤ 0.000 1或S ≥ -0.000 1,H > 0.5持续性无明显变化
S < -0.000 1,|Z| ≤ 1.96不显著减少S < -0.000 1,|Z| ≤ 1.96,H > 0.5持续极不显著减少
S < -0.000 1,|Z| > 1.96显著减少S < -0.000 1,|Z| > 1.96,H > 0.5持续性显著减少
H < 0.5未来变化趋势不确定

新窗口打开| 下载CSV


3.2 Hurst指数

基于重标极差法(R/S)的Hurst指数,能够定量描述特定时间段内时序数据的持续性和反持续性,对于正态和非正态分布的时序数据都具有很好的适用性33。对于长度为N的时序数据集合,Hurst指数的计算过程如下:

(1)首先,将长度为N的时序数据集合划分为长度为n的d个子序列Zim(i=1,2,…,n;m=1,2,…,d)

(2)计算每个子序列的累积离差序列:

Xim=Zim-1ni=1nZim
Yim=i=1iXim

(3)依据Yim计算每个子序列的极差Rm和标准差Sm,然后计算每个子序列的重标极差Rm/Sm

Rm=max1in Yim-min1in Yim
Sm=i=1nYimn

(4)计算所有子序列重标极差的均值:

R/Sn=1dm=1d(Rm/Sm)

(5)假设R/Sn与子序列长度n之间存在如下的关系:R/SncnH。基于上诉公式的对数变换形式:log R/Sn=log c+Hlog n,通过不断增加子序列的长度n,采用线性回归计算H值。

Hurst([0,1])指数表现为以下3种情况:若H<0.5,表明时序数据变化趋势具有反持续性;若H=0.5,表明时序数据变化趋势呈随机游走;若0.5<H,表明时序数据变化趋势具有持续性。将Sen趋势值、MK检验和Hurst指数叠加,定义变化趋势类型及其持续性的双重信息(表133

3.3 偏/复相关分析法

本文通过偏/复相关系数和显著性检验判定NDVI与温度、降水、太阳辐射和饱和水汽压差的相关关系。偏相关分析是将其他要素的影响排除在外,单独研究因变量与自变量的相关性33。计算公式如下:

r xyz=rxy-rxzryz1-rxz21-ryz2

其中:x表示NDVI;y表示某气候要素;z表示其余气候要素;rxy·z 表示固定zxy的偏相关系数。

复相关系数表示多个自变量与因变量之间的相关关系,能够反映多个气候要素对NDVI的综合影响34。计算公式如下:

ryx1,x2,x3,x4=ryy^=yi^-y¯2yi-y¯2

其中:y表示是NDVI;x1x2x3x4分别表示温度、降水、太阳辐射和饱和水汽压差4种气候要素;y^表示多元回归拟合的NDVI值;ryx1x2,x3,x4 表示NDVI与4种气候要素的复相关系数;而ryy^表示yy^的简单相关系数。

3.4 残差分析

基于Evans和Geerken提出的残差分析法35,实现气候要素和人类活动对NDVI影响的定量分离。计算公式如下:

NDVIpre=b0+b1PRE+b2TEM+b3SARD
+b4VPD+ε
NDVIres=NDVIobs-NDVIpre

其中:PRE表示降水;TEM表示温度;SARD表示太阳辐射;VPD表示饱和水汽压差;b0 表示回归截距;bi(i=1,2,3,4表示偏回归系数;ε为随机误差项;NDVI pre 表示多种气候要素综合影响下的NDVI;NDVI res 表示人类活动影响下的NDVI;NDVI obs 表示实际观测的NDVI。

3.5 地理探测器

研究基于王劲峰等15提出的地理探测器,探测各影响因素对NDVI空间分布的解释力。地形因子包括海拔(X1)、坡度(X2)、坡向(X3);气候要素包括温度(X4)、降水(X5)、太阳辐射(X6)、饱和水汽压差(X7);人类活动用人口密度(X8)表征。将海拔以500 m为间隔划分为6层,坡度依据《土地利用现状调查技术规范》划分为5层,坡向划分为4层,气候要素和人口密度依据自然间断法划分为5层。计算公式如下:

qXi=1-h=1LXiNhσh2Nσ2=1-SSWSST

其中:qXi[0,1]i=1,2,,8)表示某影响因素Xi 的解释力,q值越大解释力越强;h为影响因素Xi 的分层数;LXi(Xi=1,2,,8)为总层数;NhN分别为h层和研究区的采样数;σh2σ2分别是h层和研究区采样NDVI的方差;SSW和SST分别表示层内方差之和和研究区内总方差之和。

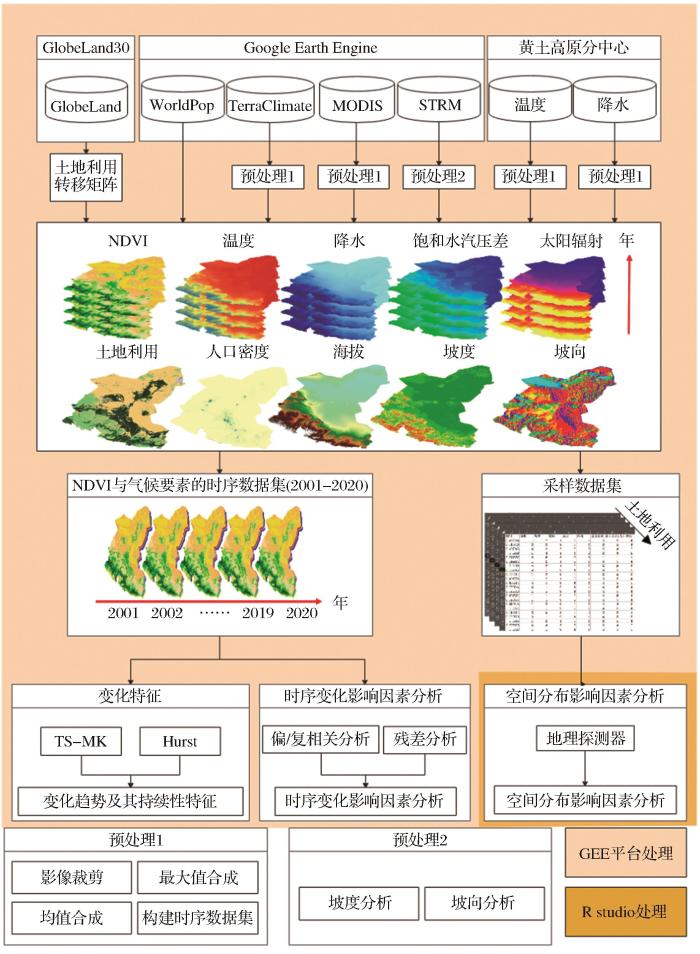

为进一步展示处理过程和研究思路,绘制如图2所示的技术流程图。

图2

图2   技术流程图

Fig.2   Overall technical flow chart


4 结果分析

4.1 植被NDVI的时空特征

2001~2020年间,研究区NDVI整体呈现波动增长趋势,增长率为0.023/10 a;前10 a为缓慢增长阶段,增长率为0.004/10 a;后10 a则为快速增长阶段,增长率为0.037/10 a;2001年的NDVI值最低(0.186),2019年的NDVI值达到整个研究期间的峰值(0.269)(图3(a))。受地形因子、气候要素和人类活动等因素的共同影响,研究区NDVI的空间分布具有明显的差异性,整体呈现上游高下游低,中部绿洲高两侧荒漠低的空间分布特征(图3(b))。

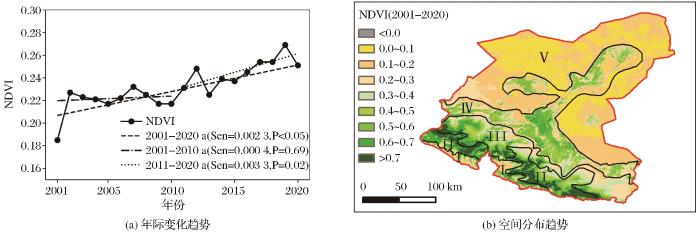

图3

图3   2001~2020年石羊河流域NDVI的年际变化趋势及其空间分布特征

Fig.3   Interannual variation trend of NDVI in Shiyang River Basin from 2001 to 2020 and its spatial distribution


4.2 植被NDVI的变化特征

由Sen趋势值与MK检验的叠加结果(图 4(a))可知,2001~2020年间研究区NDVI以增加趋势为主。其中,呈显著增加趋势的面积占总面积的72.32%,相对均衡的分布于整个研究区;呈不显著增加趋势的面积占19.73%,主要分布在冰雪寒冻垫状植被区和荒漠区;呈显著减少和不显著减少趋势的面积占比分别为2.40%和4.19%,集中分布在武威绿洲和民勤绿洲。不同土地覆被类型中,增加趋势的面积占比均大于减少趋势的面积占比,且均以显著增加趋势为主(图4(b))。林地中呈显著增加趋势的面积占其总面积的95.14%,草地(77.24%)和裸地(72.82%)次之,耕地最少(64.08%)。由此可知,近20 a间石羊河流域的植被覆盖状况总体得到改善,其中林地改善状况最为明显。

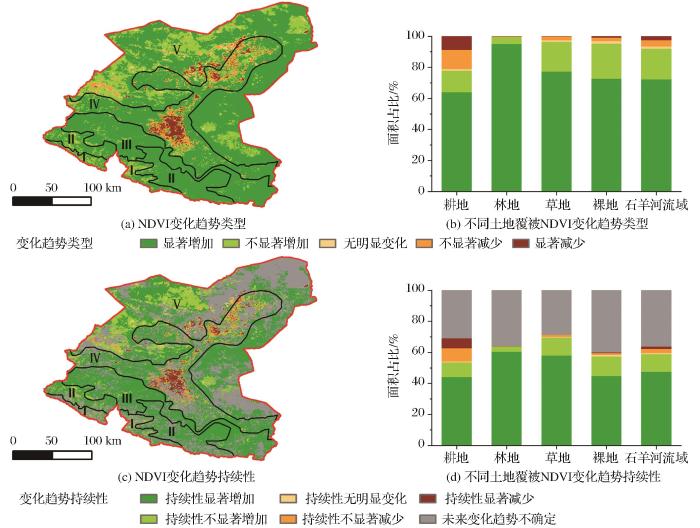

图4

图4   植被NDVI的变化趋势及其不同土地覆被下的分布特征和植被NDVI变化趋势持续性及其在不同土地覆被下的分布特征

Fig.4   The change trend of vegetation NDVI and its distribution characteristics in different land cover. The continuity of vegetation NDVI change trend and its distribution characteristics in different land cover


将变化趋势类型与Hurst指数叠加,获得变化趋势类型与其持续性的双重信息(图4(c))。研究区NDVI的未来变化趋势保持一致(H>0.5)的面积占其总面积的63.84%,其中呈持续性显著增加趋势的面积占47.37%,主要分布在浅山草原和荒漠草原区、金昌绿洲、永昌绿洲、以及民勤绿洲东侧荒漠区;呈持续性不显著增加趋势的面积占11.46%,主要分布在绿洲西北侧荒漠区;呈持续性减少(持续性显著减少和持续性不显著减少)趋势的面积占4.26%,集中分布在武威绿洲和民勤绿洲的城镇及周边区域。研究区NDVI未来变化趋势不确定(H<0.5)的面积占总面积的36.16%,主要分布在冰雪寒冻垫状植被区、绿洲两侧的荒漠区以及武威绿洲和民勤绿洲周边区域。不同土地覆被类型中(图4(d)),NDVI呈持续性显著增加趋势的面积占比最大,均大于40%;其次,未来变化趋势不确定的面积占比均大于30%,说明不同土地覆被类型的NDVI未来变化趋势均以持续性显著增加为主。

4.3 植被NDVI与气候要素的相关性分析

逐栅格计算NDVI与气候要素的偏相关关系(图5),偏相关性的空间分布具有明显的差异。整体上,NDVI与温度和降水呈正相关,偏相关系数均值分别为0.12和0.36;与太阳辐射和饱和水汽压差呈微弱负相关,偏相关系数均值分别为-0.10和-0.04。统计发现,NDVI与温度的偏相关关系中通过a = 0.05显著性检验的面积占11.72%,主要分布在民勤绿洲东北侧荒漠区;NDVI与降水的偏相关关系中通过a = 0.05显著性检验的面积占34.74%,主要分布在高山草甸、灌丛及水源涵养林区、浅山草原和荒漠草原区以及绿洲东侧荒漠区;NDVI与饱和水汽压差的偏相关关系中通过a = 0.05显著性检验的面积占5.12%,主要分布在高山草甸、灌丛及水源涵养林区;而与太阳辐射的偏相关关系中通过a = 0.05显著性检验的面积占比不足1%。由此可知,研究区内的植被生长受降水影响较强,而温度、饱和水汽压差和太阳辐射对植被生长的影响相对较弱。就不同土地覆被类型而言(表2),耕地、林地、草地和裸地中NDVI与降水呈显著相关的面积分别占其总面积的28.85%、43.46%、51.33%和31.27%;温度对耕地和裸地的影响相对较大,呈显著相关的面积占比分别为16.67%和12.19%;饱和水汽压差对林地的影响相对较大,呈显著相关的面积占比为18.39%;太阳辐射对不同土地覆被类型的影响均较弱。

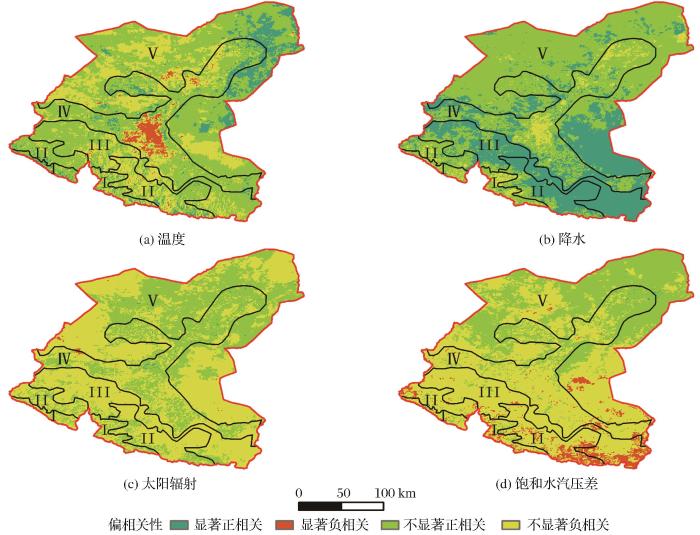

图5

图5   石羊河流域NDVI与温度、降水、太阳辐射和饱和水汽压差的偏相关性空间分布

Fig.5   Spatial distribution of partial correlation between NDVI and temperature, precipitation, solar radiation and saturated vapor pressure difference in Shiyang River Basin


表2   不同土地覆被类型NDVI与气候要素呈显著相关的面积占比(%)

Table 2  Area ratios of significantly related between NDVI and climate factors in different land cover types(%)

土地覆被类型温度降水太阳辐射饱和水汽压差
耕地16.6728.850.706.92
林地8.2343.460.0018.39
草地4.3951.330.506.03
裸地12.1931.270.232.67

新窗口打开| 下载CSV


通过NDVI与气候要素的复相关关系,进一步探究气候要素对NDVI的综合影响(图 6)。研究区内呈显著复相关的面积占其总面积的28.63%,主要分布在浅山草原和荒漠草原区、部分高山草甸、灌丛及水源涵养林区、以及古浪、武威绿洲西北侧荒漠区。草地和裸地中呈显著相关的面积分别占其总面积的30.48%和30.2%,高于耕地(25.15%)和林地(19.91%),表明气候要素对草地和裸地植被生长的综合影响力更强。

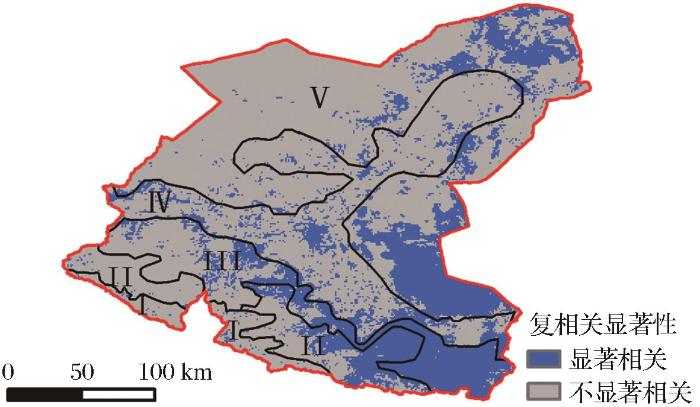

图6

图6   植被NDVI与气候要素复相关性的空间分布

Fig.6   Spatial distribution of multiple correlation coefficient between NDVI and climatic factors.


4.4 气候要素和人类活动影响下植被NDVI的变化特征

残差分析结果表明,气候要素和人类活动影响下的植被NDVI变化特征均以增加为主。研究区内NDVI pre 呈显著增加趋势和显著减少趋势的面积占比分别为21.59%和1.37%,显著增加的区域主要分布在古浪绿洲、永昌绿洲、金昌绿洲以及部分荒漠区,而显著减少区域则集中分布在武威绿洲和民勤绿洲区(图7(a))。NDVI res 呈显著增加趋势的面积占60.07%,遍布除冰雪寒冻垫状植被区、武威绿洲和民勤绿洲区外的其它区域;而NDVI res 呈显著减少的面积仅占1.38%,集中分布在武威绿洲和民勤绿洲区(图7(c))。

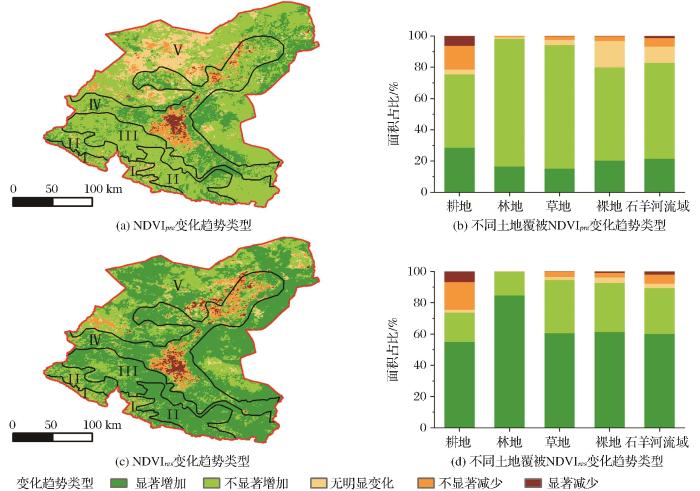

图7

图7   NDVI pre 和NDVI res 变化趋势特征及其在不同土地覆被下的分布特征

Fig.7   The variation trends of NDVI pre and NDVI res and its spatial distribution in different land cover


在气候要素影响下,耕地和裸地中NDVI pre 显著增加的面积分别占其总面积的28.56%和20.27%,高于林地和草地的16.45%和15.09%;局部耕地受到气候要素的负面影响,NDVI pre 显著减少的面积占其总面积的6.29%(图7(b))。人类活动干预下,林地中NDVI res 呈显著增加趋势的面积占总面积的84.62%,高于草地、裸地和耕地的60.62%、61.34%和54.87%;从退化的角度来看,人类活动对耕地的负面影响较大,NDVI res 显著减少的面积占6.75%(图7(d))。

4.5 植被NDVI空间分布影响因素分析

基于地理探测器探测不同影响因素对NDVI空间分布的解释力(表 3)。整体上,海拔对研究区NDVI空间分布的解释力最大,其次为温度、降水、饱和水汽压差、太阳辐射、坡度、人口密度和坡向。耕地NDVI的空间分布受人口密度的影响最大;林地NDVI的空间分布受海拔、温度、降水的影响较大;草地和裸地NDVI的空间分布除受海拔、温度、降水的影响外,饱和水汽压差的影响同样不可忽视。总体而言,水热条件的分布特征是影响研究区NDVI空间分布的主要因素。

表3   地理探测器探测器结果

Table 3  The results of GeoDetector

X1X2X3X4X5X6X7X8

石羊河

流域

0.520.290.010.490.480.300.470.10
耕地0.050.000.010.050.040.020.020.11
林地0.290.040.000.140.150.000.000.01
草地0.600.140.010.580.480.290.470.12
裸地0.610.370.010.510.580.210.540.11

新窗口打开| 下载CSV


5 讨 论

5.1 植被NDVI变化分析

本文研究结果表明,石羊河流域植被NDVI的变化趋势整体表现为显著增加趋势。流域尺度下,生长季植被NDVI呈显著增加趋势,增加速率为0.023/10 a。像元尺度下,72.32%区域内的植被NDVI呈现为显著增加趋势,该结论与张立峰22的研究结论相似,而与李丽丽等20和关文茜21研究结论上存在略微差异,可能与所采用的研究方法以及研究的时间跨度差异有关。虽然研究区的植被覆盖状况整体得到改善;但局部区域仍存在不同程度的退化,主要集中在武威绿洲和民勤绿洲,很大程度上是因为关井压田、农业产业结构调整等措施的实施使得耕地植被生长受到限制。植被NDVI的变化趋势持续性结果表明,绿洲两侧荒漠区以及绿洲城镇周边区域的未来变化趋势不确定,植被NDVI前后波动较大,因此应该加强对绿洲城镇周边区域植被的保护,防止植被遭到破坏,而在荒漠区则应该加强监测和治理,预防生态工程成果恶化。

5.1 植被NDVI影响因素分析

气候变化和人类活动均会对植被覆盖变化产生影响11。在某种程度上,气候要素对植被生长起主导作用,而人类活动对植被生长具有决定性影响36。已有研究发现,西北干旱区和半干旱区的植被生长与降水之间存在较强的相关性,降水小幅度变化也会导致植被生长的显著变化37。而温度作为影响植被生长的另一个重要气候要素,与植被光合作用和蒸腾作用密切相关38。在全球变暖背景下,北半球植被物候、结构和覆盖范围发生了显著的变化12。自20世纪80年代,西北干旱半干旱地区的气候特征开始由暖干向暖湿转型,良好的水热条件为植被生长提供了适宜的生存环境,使得植被活性增强1137。深入了解植被NDVI与气候之间的相关性对于预测植被动态变化和有效生态恢复的管理至关重要。本研究通过偏相关分析研究生长季植被NDVI与降水、温度、太阳辐射和饱和水汽压差的相关性了解植被生长对气候因子的响应。植被NDVI与降水和温度呈显著相关的面积占比分别为34.74%和11.72%,而与饱和水汽压差和太阳辐射呈显著相关的面积占比较少,表明石羊河流域植被生长受降水的影响较强,而温度、太阳辐射和饱和水汽压差对植被生长的影响较弱,该结论与已有的研究结论基本一致20-22。主要是因为该流域地处西北干旱气候区,受水资源的限制,植被生长所需水分主要依赖于降水,故气候要素中降水是保证植被生长的重要因素;而温度、太阳辐射和饱和水汽压差通过影响植被的光合作用和蒸腾作用,对植被生长起到间接的调节作用38。就不同土地覆被类型而言,降水对林地、草地植被生长的影响强于耕地与裸地,主要是因为林地、草地植被生长所需的水分主要依赖于自然降水;耕地植被生长所需水分除自然降水外还有人工灌溉补给;而裸地植被稀疏、降水少,大部分降水以蒸发形式消耗,植被可吸收利用的水分少。

许多研究将20世纪80年代初石羊河流域的荒漠化加剧归因于过度开垦、过度放牧等一系列非理性的人类活动29。然而,21世纪初人类通过植树造林、关井压田以及调整农业种植结构等一系列的生态保护措施使得植被覆盖度得到改善29。近20 a间石羊河流域植被NDVI的整体变化表现为前10 a为缓慢增长阶段,后10年为快速增长阶段,这主要得益于《石羊河流域重点治理规划》的实施39。上游加大生态环境保护、修复水资源涵养能力;中游落实水资源利用的动态监控与管理;下游大力实施关井压田、调整农业种植结构。至2010年,近期目标基本实现,有效缓解了石羊河流域的水土资源矛盾,流域内生态用水总量增加,地下水水位上升,植被覆盖面积逐年增加,流域内生态环境得到进一步恢复与改善。残差分析结果表明,政策驱动下的生态保护极大地促进了石羊河流域植被的恢复。虽然暖湿化的气候特征在一定程度上促进了植被的生长,但研究时段内温度、降水、太阳辐射和饱和水汽压差并没有显著变化,故石羊河流域植被覆盖变化主要受到人类活动的积极影响。

相较于基于时序数据的影响因素分析,地理探测器可以定量化探测植被NDVI空间分布的影响因素18。本文研究发现海拔、温度、降水、饱和水汽压差是影响石羊河流域植被NDVI空间分布的主要因素。适宜的气候条件是决定了植被的生长,石羊河流域植被NDVI在空间分布的异质性主要是因为复杂的地形地貌特征导致水热条件差异悬殊,进而影响植被的生长,故石羊河流域内气候要素的空间分布对植被生长环境的影响不容忽视。

6 结 论

本文以石羊河流域为研究对象,基于GEE平台探究植被覆盖的变化特征及其影响因素。主要结论如下:

(1)流域尺度上,2001~2020年间石羊河流域植被NDVI整体表现为显著增加趋势,增加速率为0.023/10 a;像元尺度下72.32%的区域表现为显著增加趋势,这主要得益于气候暖湿化和生态修复工程的共同影响。未来植被NDVI变化趋势保持一致(Hurst>0.5)的面积占比为63.84%,持续性显著增加的面积占比最大,为47.37%。

(2)偏相关分析结果表明气候要素中降水对植被的影响较强,其余气候要素的影响相对较弱。在气候要素和人类活动的影响下,NDVI res 显著增加的面积占比大于NDVI pre 显著增加的面积,表明石羊河流域植被NDVI的变化主要受人类活动的积极影响。地理探测器结果表明石羊河流域植被NDVI的空间分布主要受水热条件分布特征的影响。

(3)由于植被生长是一个缓慢的过程,即使在最适宜的气候条件下,植被生长对气候要素的响应也存在滞后性640。本文研究发现植被NDVI与温度、太阳辐射和饱和水汽压差显著相关的面积占比较少,可能是因为未考虑时滞效应导致结果存在偏差。此外,有学者认为影响因素之间并非简单的线性叠加关系,而是多因素耦合驱动的复杂生态过程17,因此,针对植被NDVI变化的定量归因和驱动机制的研究还需进一步加深。
