基于温度日内循环模型的全球主要城市地表热岛面积时空格局遥感研究

张先冉,1, 占文凤,1,2, 缪诗祺1, 杜惠琳1, 王晨光1, 江斯达1

1.南京大学国际地球系统科学研究所,江苏 南京 210023

2.江苏省地理信息资源开发与利用协同创新中心,江苏 南京 210023

Spatiotemporal Patterns of Surface Urban Heat Island Area Across Global Major Cities based on Diurnal Temperature Cycle Model

ZHANG Xianran,1, ZHAN Wenfeng,1,2, MIAO Shiqi1, DU Huilin1, WANG Chenguang1, JIANG Sida1

1.International Institute for Earth System Science,Nanjing University,Nanjing 210023,China

2.Jiangsu Center for Collaborative Innovation in Geographical Information Resource Development and Application,Nanjing 210023,China

通讯作者: 占文凤(1986-),男,江西新余人,教授,博士生导师,主要从事卫星热红外遥感与城市环境遥感研究。E-mail:zhanwenfeng@nju.edu.cn

收稿日期: 2022-05-04   修回日期: 2023-04-10

基金资助: 国家自然科学基金项目.  42171306

Received: 2022-05-04   Revised: 2023-04-10

作者简介 About authors

张先冉(1996-),男,河南信阳人,硕士研究生,主要从事城市热岛遥感研究E-mail:xianranzhang@foxmail.com , E-mail:xianranzhang@foxmail.com

摘要

随着全球城市化进程的不断推进,地表城市热岛(Surface Urban Heat Island, SUHI)效应日益加剧。厘清SUHI面积时空格局对于全面了解SUHI效应时空变化规律至关重要。基于MODIS (Moderate-resolution Imaging Spectroradiometer)地表温度数据,结合高斯模型和地表温度日内循环模型(Diurnal Temperature Cycle, DTC)计算了全球504个主要城市2000~2019年的SUHI面积比例(SUHI Ratio, IR)——即SUHI面积与城区面积的比值,并在不同时间尺度上(日内逐时、季节对比、年际变化)分析了全球及不同气候区城市的IR变化特征。结果显示:就空间特征而言,全球城市多年IR均值在白天和夜间分别为0.85和0.75,其中寒带气候区城市的多年平均IR(日夜分别为0.94和0.86)显著大于干旱、热带和温带气候区城市。就时间特征而言,日内尺度上全球及各气候区城市IR的变化趋势呈现相同规律,均在日出后先下降后上升,分别于日出后3 h和7 h达到最小和最大值,而后波动下降并渐趋稳定;季节尺度上全球城市夏季IR(日夜分别为0.86和0.76)略高于冬季(日夜分别为0.81和 0.72),干旱、寒带和温带气候区IR季节变化与此一致,热带气候区则呈现相反规律;年际尺度上白天54%的城市年均IR呈增大趋势,夜晚则有62%的城市年均IR呈减小趋势。本研究填补了对全球尺度下SUHI面积时空格局的认识,详细揭示了SUHI面积比例在不同时间尺度和不同气候区之间的变化特征,研究结果有助于加深对SUHI效应的理解。

关键词: 地表城市热岛(SUHI) ; 热红外遥感 ; 地表城市热岛面积 ; 地表温度 ; 时空格局

Abstract

In the context of global warming and urbanization, the recent decades have been witnessing intensifying Surface Urban Heat Island (SUHI) effect. Investigations on the spatiotemporal patterns of SUHI area (SUHIA) are crucial for better understanding the SUHI effect. By combining MODIS (Moderate-resolution Imaging Spectroradiometer) land surface temperature data, Gaussian model, and Diurnal Temperature Cycle (DTC) model, here we calculated the ratios of SUHI area to urban area (IR) of 504 global major cities during 2000~2019. We further analyzed the hourly, seasonal, and inter-annual variations in IR across different climate zones. The results show that: (1) In terms of the spatial patterns, the multi-year average daytime and nighttime IR of global major cities are 0.85 and 0.75, respectively, with a significantly larger IR in snow climate zone (0.94 and 0.86 for daytime and nighttime, respectively) than in arid, equatorial and warm climate zones. (2) On the hourly time-scale, the IR patterns are very similar across different climate zones. The IR firstly decreases and then increases after sunrise, reaching the minimum and maximum at 3 hours and 7 hours after sunrise, respectively; and it then decreases in volatility and finally becomes stable. (3) On the seasonal scale, the global mean IR is larger in summer (0.86 and 0.76 for day and night, respectively) than in winter (0.81 and 0.72 for day and night, respectively). The seasonal variations of IR in arid, snow and warm climate zones are similar to those on a global scale, while the situation is reversed in equatorial climate zone. (4) On the inter-annual scale, the annual mean IR shows an increasing trend in 54% of global cities during the daytime, while it shows a decreasing trend in 62% of global cities at night. This study reveals the spatial patterns of SUHI area at multiple time scales, and compares these temporal variations among different climate zones. Our findings contribute to a better understanding of the spatiotemporal patterns of SUHI effect.

Keywords: Surface Urban Heat Island(SUHI) ; Thermal remote sensing ; SUHI area ; Land surface temperature ; Spatiotemporal patterns

PDF (5638KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张先冉, 占文凤, 缪诗祺, 杜惠琳, 王晨光, 江斯达. 基于温度日内循环模型的全球主要城市地表热岛面积时空格局遥感研究. 遥感技术与应用[J], 2023, 38(4): 842-854 doi:10.11873/j.issn.1004-0323.2023.4.0842

ZHANG Xianran, ZHAN Wenfeng, MIAO Shiqi, DU Huilin, WANG Chenguang, JIANG Sida. Spatiotemporal Patterns of Surface Urban Heat Island Area Across Global Major Cities based on Diurnal Temperature Cycle Model. Remote Sensing Technology and Application[J], 2023, 38(4): 842-854 doi:10.11873/j.issn.1004-0323.2023.4.0842

1 引 言

城市化是指城市扩张和人口从农村向城市转移的过程,是人类活动影响自然界最明显的特征之一1。研究表明,预计到2030年,全球城市扩张的面积约为152.7万km2[2。近年来,伴随着全球城市快速扩张,全球城市人口占全球总人口的比例已经由1995年的45%上升到了2015年的54%,预计到2045年这一比例将达到66%3。快速演进的城市化进程在推动社会发展进步的同时,也带来了一系列的生态环境问题,其中最典型的便是地表城市热岛效应(Surface Urban Heat Island, SUHI)4

SUHI效应是指城区地表温度明显高于周边郊区的一种现象,是人类活动导致局地气候变化的典型特征之一5,对于城市环境和人类健康都有着重大影响6-9。近年来,随着全球变暖的不断加剧和城镇化的全面推进,SUHI效应研究已经成为城市热环境领域的热点和重点10-11。全面理解SUHI效应的时空格局对于理解城市局地气候变化以及制定SUHI负面效应缓解策略具有重要意义。

前人对于SUHI效应的研究主要关注SUHI强度指标(通常以城郊地表温度差值来表征),在局地、区域乃至全球尺度上分别揭示了SUHI强度的时空变化规律及其影响因子12-15。尽管这些研究在很大程度上促进了对SUHI及其时空变化特征的理解,但仅用SUHI强度这一指标无法全面刻画SUHI效应的特征,而引入SUHI面积指标则有助于更加全面地反映SUHI效应的空间影响范围16-17

以往多数研究直接以SUHI面积为研究对象,探究其在单个或多个城市的时空分布格局18-25。然而,考虑到不同城市之间的规模差异以及SUHI面积与城市面积之间的正相关关系16,以上研究结果无法直接用于比较多城市间SUHI效应的差异。对此,部分学者通过引入热岛面积比例(UHI Ratio Index, IR)——即不同等级热岛面积占城市面积比重的加权和,对单一气候区内多个城市SUHI面积的年际变化趋势进行了比较分析27-28。大量相关研究表明:IR年际变化趋势可能与其所处气候背景相关,兰州、西安、北京等温带城市IR随年际变化呈现增大趋势29-31,而厦门、成都等亚热带城市IR随年际变化呈现减小趋势32-33。此外,部分研究发现IR大小与城市人口密度、城市经济发展水平有一定关系,人口越密集和经济越发达的城市,其IR往往越大34

尽管以往研究在SUHI面积时空格局探究分析方面取得了一定的进展,但其在时空尺度上仍存在一定的局限性:①空间尺度上,当前研究多局限于单个城市或单一气候区内的少数几个城市,对全球尺度下不同气候背景城市SUHI面积的时空格局仍存在认知盲点;②时间尺度上,当前研究多关注SUHI面积在年际尺度上的时间变化趋势,缺乏对其在更多不同时间尺度(日内逐时、季节对比等)下变化特征的深入探究。

为应对上述挑战,本研究基于2000~2019年MODIS(Moderate-resolution Imaging Spectroradiometer)地表温度数据,利用高斯模型和地表温度日循环(Diurnal Temperature Cycle, DTC)模型,计算了全球不同气候背景下(干旱气候区、热带气候区、温带气候区、寒带气候区)504个主要城市的地表热岛面积与城区面积的比值(IR),并深入分析了其在日内逐时尺度、年内季节尺度和年际尺度上的时空格局。研究结果将有助于促进对全球城市SUHI效应的整体理解和全面认知,并为制定缓解SUHI负面效应的策略提供重要参考。

2 研究区与数据

2.1 研究区

本研究在全球范围内选取了504个城区人口总数大于100万的城市作为研究区。考虑到气候区对SUHI效应的显著影响35,根据Koppen-Geiger气候分类36,将这些城市划分在全球4个不同的气候区内,分别为干旱气候区(78个城市)、热带气候区(132个城市)、寒带气候区(52个城市)和温带气候区(242个城市),详情见图1

图1

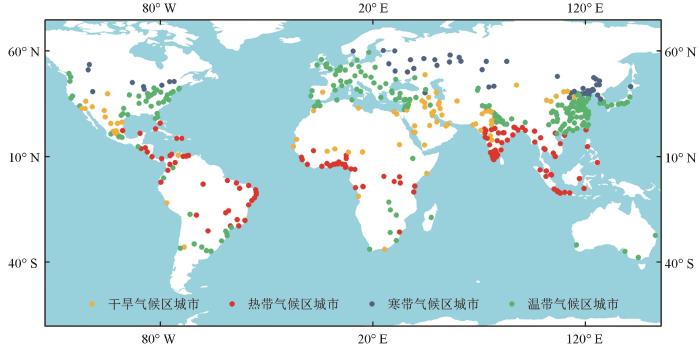

图1   全球504个主要城市空间分布图及其气候区分类

Fig.1   Distribution and climatic classification of the 504 global major cities


2.2 数据源

研究采用的数据包括MODIS数据和其他辅助数据等两大类(表1)。其中MODIS提供的数据产品主要包括:①MODIS全球地表覆盖类型产品(MCD12Q1),用于区分城区像元和郊区像元(见3.1节),其下载地址为:https:∥lpdaac.usgs.gov/products/mcd12q1v006/;②MODIS全球地表温度产品(Terra/MOD11A1, Aqua/MYD11A1),用于计算地表热岛面积比例(见3.2节),其下载地址为:https:∥lpdaac.usgs.gov/products/mod11a1v006/;https:∥lpdaac.usgs.gov/products/myd11a1v006/。MODIS传感器同时搭载在Terra和Aqua两颗卫星上,一天可实现4次对地观测,观测时间分别约为地方时10:30和22:30、13:30和01:3037

表1   本研究所使用的数据信息

Table 1  Data used in this research

数据类型数据名称空间分辨率时间分辨率所用数据时间

MODIS数据

地表覆盖类型数据(MCD12Q1)500 m逐年2001~2019年

地表温度产品(MOD11A1)

地表温度产品(MYD11A1)

1 000 m

1 000 m

逐日

逐日

2000~2019年

2002~2019年

辅助数据

城市边界数据30 m/2000、2005、2010、2015、2018年
数字高程数据7.5弧秒/2010年
全球人口数据30弧秒(~1 000 m)/2000、2005、2010、2015、2018年
Koppen-Geiger气候分类数据///

新窗口打开| 下载CSV


其他辅助数据主要包括:①全球城市边界数据(Global Urban Boundaries Data, GUB data),用于划定城郊范围,其下载地址为:http:∥data.ess.tsinghua.edu.cn/;②全球数字高程数据(Global Multi-resolution Terrain Elevation Data, GMTED2010),用于剔除城区和郊区范围内高程超过城区高程中值 ±50 m的像元,其下载地址为:https:∥www.usgs.gov/centers/eros/science/usgs-eros-archive-digital-elevation-global-multi-resolution-terrain-elevation;③全球人口网格数据(Gridded Population of the World Version 4.11, GPW4.11),用于筛选人口总数大于100万的城市,其下载地址为:https:∥sedac.ciesin.columbia.edu/data/set/gpw-v4-population-count-rev11;④Koppen-Geiger气候分区数据,用于对城市所处气候区进行分类,其下载地址为:http:∥koeppen-geiger.vu-wien.ac.at/present.htm。以上所有数据的时空分辨率详见表1

3 方 法

3.1 城郊划分以及城郊有效像元的确定

研究依据全球城市边界数据确定城区范围(2000~2002、2003~2007、2008~2012、2013~2017、2018~2019年的城区范围分别由2000、2005、2010、2015和2018年的GUB数据圈定),郊区范围则定义为城区边界向外与城区等面积的缓冲区38。在城郊范围内的所有像元中,为避免水体和地形对SUHI效应模拟的影响2039,本文首先剔除了土地覆盖类型为水体、永久湿地和永久冰雪的像元以及与城区高程中值相差超过 ± 50 m的像元。此外,为了减少云覆盖对SUHI面积计算的影响,研究还基于MODIS地表温度产品的数据质量控制波段剔除了晴空条件下平均地表温度误差大于3 K的像元。最终,将城郊范围内的剩余像元分别定义为城区像元和郊区像元14

3.2 地表热岛面积比例的计算

为比较全球不同城市之间的SUHI面积差异,本文采用地表热岛面积比例IR来表征SUHI效应的空间影响范围,并在前人IR定义(即不同等级热岛面积占城市面积比重的加权和)的基础上将其进一步简化为SUHI面积和城区面积(即GUB数据集中的城区范围)的比值(无特殊情况后文中的IR均指本文中的SUHI面积比例定义方式),具体计算公式如下:

IR=SUHIAAreaurban

其中:SUHIA和Areaurban分别表示热岛面积和城区面积。需要说明的是,为了获得具有气候学意义的热岛面积比例并探究其在日内逐时尺度的变化规律,公式中的SUHIA采用月均日内逐时SUHIA,其估算过程包括日内逐时地表温度重建和SUHIA估算两个步骤,分别通过DTC模型和高斯模型来实现,具体方法如下:

(1)日内逐时地表温度重建。四参数DTC模型(GOT09-dT-τ)可利用两个余弦函数将MODIS的4次观测结果拓展至日内24个时刻,从而获得地表温度的日内逐时变化40,其计算公式如下:

Tdayt=T0+Tacos θzcos-1     ×θz, minemmin-mθz×0.01, t<tsTnigt=T0+Tacos θzscos-1θz,min   ×emmin-mθzs×0.01e-12πkϑ-θs, tts

其中:TdaytTnigt分别表示白天和夜间的地表温度变化;T0表示地表温度残差项;Ta是余弦函数的振幅;tstm分别表示地表开始自然冷却和地表温度达到最大值的时刻;θ表示热时角,热时角对应的“太阳天顶角”为θzmθz表示大气质量;k为夜间地表温度的冷却常量;θθzmθzk的具体计算公式可参考Göttsche和Olesen的研究41。当t取值为tmts时,θz取值为θz,minθzsmθz取值为mminmθzs。GOT09-dT-τ模型共有4个参数(T0Tatmts),将晴空观测的日内4次地表温度月均值及对应的观测时间(10:30、22:30、13:30和01:30)输入模型中,通过最小二乘法即可求解各参数值进而计算得到月均日内逐时地表温度,参数的初值设定可参考洪发路等的研究40

(2)月均日内逐时SUHIA估算。高斯模型由Streutker提出,可将离散化的地表温度模拟到三维连续曲面中1842。基于(1)中DTC模型重建的月均日内逐时地表温度数据以及高斯模型,可拟合各个城市地表热岛的三维模型,进而计算各城市的月均日内逐时SUHIA。高斯模型表达式如下:

Tx,y=a1x+a2y+b+
                  a0×exp-(x-x0cosφ+y-y0sinφ)22×ax2-         (x-x0sinφ-y-y0cosφ)22×by2

其中:x,y分别为有效像元所在的行列号,T为城区地表温度;a1a2为线性拟合参数,b为随机误差项。a0x0y0φaxby均为高斯模型参数。其中,a0为热岛强度,(x0y0)为热岛中心位置,φ为热岛相对于水平轴的旋转角度,axby分别为高斯表面投影到平面上的椭圆长半轴和短半轴。SUHIA即定义为背景温度为a0e-1/2 K的平面与高斯拟合结果相交的椭圆(图2),其计算公式如下:

SUHIA= 2×π×ax×by

图2

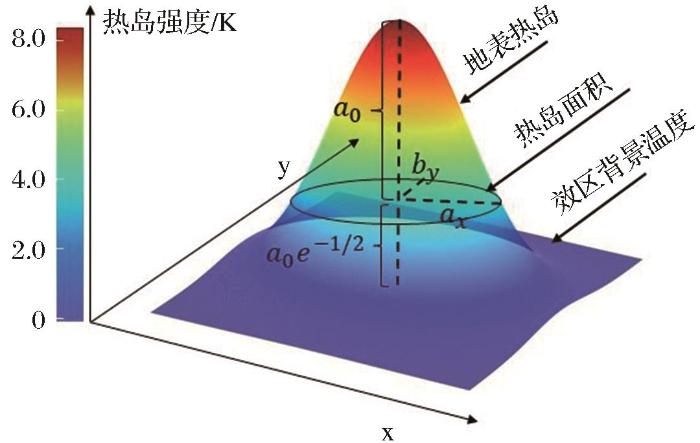

图2   高斯模型示意图36

Fig.2   Sketch map of Gaussian model36


本文重点从日内逐时、冬夏季节对比以及年际变化趋势(相关方法见3.3节)等三个时间尺度探讨了IR的演变规律。在季节尺度和年际尺度分析时,白天IR定义为10:30和13:30的IR平均值,夜间IR定义为22:30和次日01:30的IR平均值。北半球夏季定义为6、7、8三个月,冬季为12、1、2三个月,南半球则与之相反。

3.3 有效热岛城市筛选

本研究对全球504个主要城市2000~2019年的月均地表温度进行了DTC拟合和高斯拟合,然后根据高斯拟合的精度(RMSE<1 K)筛选出了符合精度标准的城市,并进一步根据高斯拟合的热岛强度(公式(3)中的a0),将这些城市分为热岛城市(a0 > 0)和冷岛城市(a0 < 0)。经过分类,白天呈现热岛的城市有433个,呈现冷岛的城市有57个,无效拟合城市(高斯拟合RMSE > 1 K)有14个;夜间呈现热岛的城市有494个,呈现冷岛的城市有9个,无效拟合城市有1个(附录表1)。本研究后续仅重点分析这433个(白天)和494(夜间)个表现为热岛效应的城市。

3.4 地表热岛面积比例的年际趋势分析方法

研究采用MK(Mann-Kendall test and Sen's slope)趋势检验法来检测2000~2019年间全球主要城市的年均/季均IR年际变化趋势。该方法不需要假设变量的初始条件43,且比参数检验方法更灵活可靠44,因此被广泛应用于分析气候和环境变量的时间趋势45-46。MK趋势检验法会产生趋势T和斜率S两个参数,根据趋势T的大小和显著性可将IR的年际变化分为显著增大趋势(p<0.05)、非显著增大趋势、显著减小趋势(p<0.05)和非显著减小趋势等4种情况;斜率S则表示IR在所检测的时间内的增速。当探讨IR的年际变化趋势时,本文首先分析了全球和各气候区中4种趋势分类的城市占比情况(4.2.2节),而后重点就IR呈显著增大/减小趋势的城市分析了其IR增速(由斜率S表征)(5.1节)。此外,由于研究中发现IR增速和IR基数之间存在较好的相关性,为了更好地展示不同城市之间的IR变化幅度差异,还计算了各城市的IR相对增速(由斜率S与2000~2019年间IR均值的比值表示),相关结果见附录表3和附录表4。

4 结果与分析

4.1 地表热岛面积比例的空间特征

图3展示了全球城市2000~2019年的平均IR空间分布情况。结果表明:无论白天还是夜晚,全球城市的IR均值都小于1(即SUHI面积小于城市面积),且白天热岛范围略大于夜间。白天,全球城市在全年、夏季和冬季的IR均值分别为0.85、0.86和 0.81;夜间,全球城市的IR均值则分别为0.75、0.76和0.72(详情见附录表2)。这一发现与周德成等的结论略有不同,其研究认为热岛面积约为城市面积的2~3倍17。二者结论差异主要由两方面原因造成:一是二者对“城市”的定义不同,周德成等研究对象为城市建设用地,而本研究所针对的城市范围则是GUB城市边界内的范围;二是二者对热岛面积的定义不同,周德成等默认城区内部均属于热岛影响范围,而从城区边界开始向外利用指数模型拟合热岛面积,而本研究则从城区内部开始直接使用高斯模型拟合热岛影响范围,因而本研究所得到的IR数值相对较小。就空间分布来看,白天IR的空间聚集现象较为明显,欧洲、北美洲、东亚等发达地区的城市IR较大(IR>0.5),而中东、非洲中部等欠发达地区的城市IR较小(图3(a)~图3(c));夜间,IR的空间分布与地区经济发展水平之间则未见明显关联(图3(d)~3(f))。可推测出现这种日夜差异的原因可能是日夜SUHI效应的驱动因子不同13:白天SUHI效应主要受植被覆盖影响,发达地区城市内不透水面范围更广、城郊植被覆盖差异更大,因而IR也较大,欠发达地区则恰巧相反;夜晚SUHI效应与地表反照率密切相关,而地表反照率与经济发展水平并无显著关系,因而夜间IR也并未随城市经济发展水平呈现明显的空间聚集现象。

图3

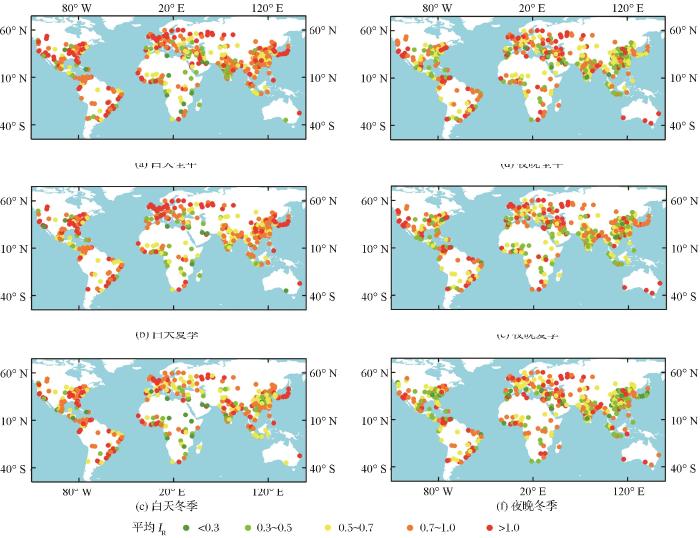

图3   全球城市2000~2019年全年、夏季和冬季日夜平均IR分布图

Fig.3   Spatial distribution of daytime and nighttime average IR of global major cities for annual, summer, and winter case during 2000~2019


不同气候区的热岛空间影响范围存在较大差异,其中寒带气候区的热岛面积比例(白天和夜间的全年IR均值分别为0.94和0.86)显著大于其他气候区(图4(a)、图4(d))。这可能是由于寒带气候区气温较低,城市内长时间供暖导致人为热大量增加,城市热岛效应随之加剧47,因此其IR明显大于其他气候区。除寒带气候区外,其余三个气候区城市之间的白天IR差异也要相对大于夜间。具体而言,白天温带气候区的全年IR均值较大,达到0.87,而热带和干旱气候区的全年IR均值则较小,均为0.80(图4(a));夜间,热带、干旱和温带气候区的全年IR均值相差不大,均在0.73左右(图4(d))。就各气候区而言,白天,干旱气候区、寒带气候区和温带气候区城市的夏季IR均值(分别为0.80、1.00和0.89)都显著大于冬季(分别为0.74、0.86和0.80),热带气候区城市则呈现相反的规律,即夏季IR均值(0.74)小于冬季(0.82)(图4(b)、图4(c));夜间,温带气候区城市的IR均值仍表现出夏季(0.77)大于冬季(0.65)的规律,干旱气候区和寒带气候区城市的夏季IR均值(分别为0.72和0.88)与冬季(分别为0.73和0.87)并无明显差别,而热带气候区城市仍出现夏季IR均值(0.69)小于冬季(0.77)的现象(图4(e)、图4(f))。

图4

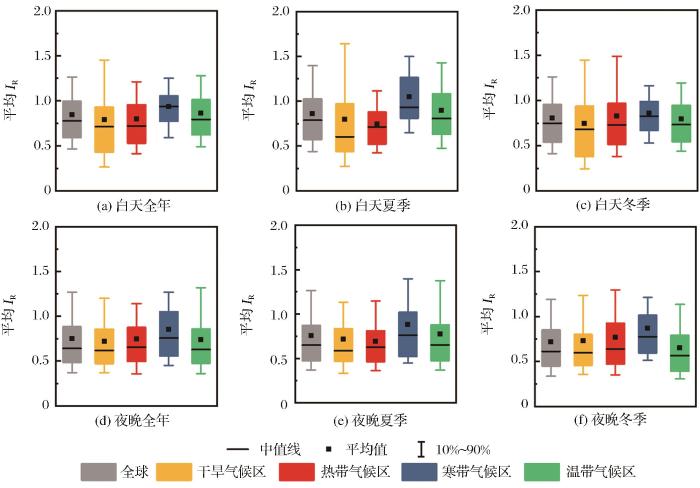

图4   全球及不同气候区城市2000~2019年全年、夏季和冬季日夜平均IR

Fig.4   Comparison of daytime and nighttime IR of global major cities in different climate zones for annual, summer, and winter case during 2000~2019


4.2 地表热岛面积比例的时间特征

4.2.1 日内逐时变化

图5(a)展示了全球及各个气候区城市年均IR的日内逐时变化情况。结果显示,无论是全球平均还是各气候区平均热岛面积比例均在日出后先显著下降再显著上升,分别在日出后3 h和7 h达到最小值和最大值,而后波动下降并在日出后17 h左右渐趋稳定。由此推测气候背景主要影响各气候区IR值的绝对大小,而对其日内逐时变化特征的影响较弱,后者可能主要受各气候区日内太阳辐射强度变化的影响,这与任嘉义等的研究是一致的48。季均IR的日内逐时变化幅度则要相对大于年均IR的日内逐时变化幅度(图5(b)、图5(c))。其中,大部分气候区的夏季IR均值在日内会出现两次波谷(日出后3 h和14 h)和两次波峰(日出后8 h和18 h),一般在日出后8 h左右达到最大值而在两个波谷都可能达到最小值(图5(b))。大部分气候区的冬季IR均值在日出后与全年IR均值类似,即先显著下降后显著上升,分别在日出后4 h和8 h达到最小值和最大值,而后的波动变化过程则比全年平均情况更剧烈,在日出后14 h、16 h和20 h都会出现小幅度的波动(图5(c))。值得注意的是,干旱气候区城市的IR均值在夏季和冬季都表现出了大幅剧烈波动现象,这可能是因为干旱气候区城市内部缺乏植被和水体,白天常常表现为冷岛效应而在夜间又转变为热岛效应,从而引起热岛面积在日内的剧烈波动49-50

图5

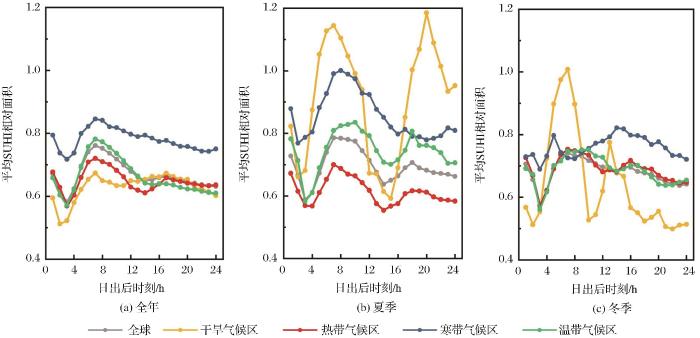

图5   全球及各个气候区城市2000~2019年全年、夏季和冬季平均日内逐时IR变化趋势

Fig.5   Hourly variation trend of IR of global major cities in different climate zones for annual, summer, and winter case during 2000~2019


4.2.2 年际趋势

图6展示了2000~2019年全球及不同气候区城市IR均值的年际变化趋势,各城市的IR年际趋势空间分布见附录图1。结果表明:全年平均IR的年际变化趋势具有明显的日夜差异。白天,除寒带气候区以外,各气候区均有超过50%的城市年均IR呈增大趋势(包括显著增大趋势和非显著增大趋势)(图6(a));夜间,除干旱气候区以外,各气候区均有约60%以上的城市年均IR呈减小趋势(包括显著减小趋势和非显著减小趋势)(图6(d))。前人研究大多揭示了热岛面积逐渐增大的年际变化趋势1651,而本研究则发现有相当一部分城市IR出现逐渐减小的年际趋势。两者之间的不一致性主要源于其热岛面积定义差异:前人研究关注的是SUHI的绝对面积,而不考虑不同年份之间可能发生的城市面积扩张;本研究中则关注热岛面积与城市面积的比值,即SUHI的相对面积,这一定义去除了城市扩张的影响,能够更好地揭示热岛效应相对于城区热环境的影响范围。

图6

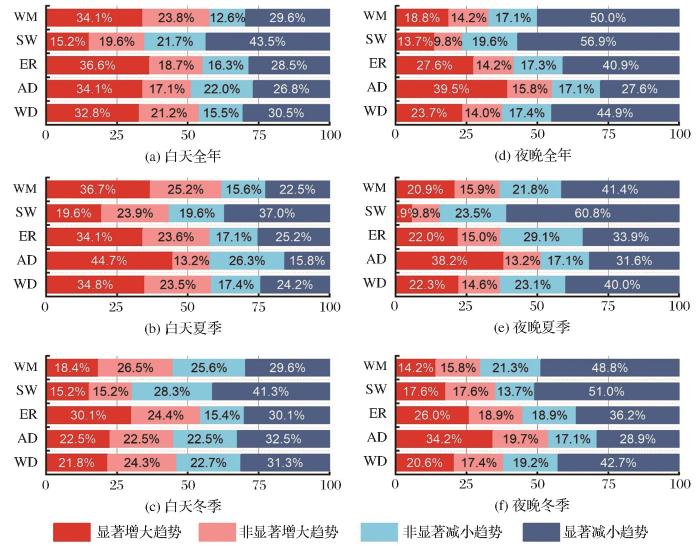

图6   全球及各个气候区2000~2019年间表现为4种IR年际变化趋势类型的城市所占百分比

(其中,WD为全球,AD为干旱气候区,ER为热带气候区,SW为寒带气候区,WM为温带气候区)

Fig.6   Proportion of cities classified as four inter-annual daytime and nighttime IR variation trend types throughout the world and in different climate zones for annual, summer, and winter case during 2000~2019


对于IR呈增大趋势的城市而言,其热岛面积增速大于城市扩张速度,表明热岛效应的影响在逐年扩大,需要格外关注这类城市的热缓解策略制定和实施。对于IR呈减小趋势的城市而言,其热岛面积增速小于城市扩张速度,而SUHI面积增加可能是由于城市的多中心发展或卫星城的建设,而整体来看其热岛效应得到了一定控制3352,因此这类措施可为其他城市所借鉴。夏季日夜以及冬季夜间,各气候区城市的IR总体趋势特征与全年平均结果较为一致,而冬季白天则略有不同。具体而言,夏季白天,全球58%的城市IR呈增大趋势,且增大趋势中超过一半的城市为显著增大趋势。与全年平均结果类似,干旱、热带和温带气候区城市IR也多呈增大趋势,寒带气候区城市则多呈减小趋势(图6(b))。冬季白天,全球有54%的城市IR呈减小趋势,且减小趋势中显著减小趋势城市占比超过一半。并且与全年平均结果不同的是,干旱和温带气候区城市IR在冬季白天也多呈减小趋势(图6(c))。夜间,全球夏季和冬季分别有63%和62%的城市IR呈减小趋势,其中显著减小趋势城市占比超过2/3,并且热带、寒带和温带气候区城市IR均多呈减小趋势,干旱气候区城市则多呈增大趋势(图6(e)、图6(f))。鉴于白天和夏季IR呈增大趋势的城市较多、夜间和冬季IR呈减小趋势的城市较多,需要特别关注夏季白天的热岛缓解。

5 讨 论

5.1 地表热岛面积比例年际变化速度定量讨论

IR增速可以定量反映地表热岛面积年际变化的速度。本文统计了全球IR显著增大城市和显著减小城市的IR增速与其2000~2019年间IR均值的关系。结果表明:IR增速与IR之间呈现显著的线性相关关系,具体表现为IR绝对值越大的城市,其年际变化速度也越大(图7)。对于IR显著增大的城市,白天全年IR的增速(全球城市平均0.019 0/a)大于夜晚(0.015 7/a),而无论白天还是夜间,夏季的IR增速(日夜分别为0.021 7/a和0.015 6/a)都要大于冬季(日夜分别为0.020 9/a和0.014 7/a)。对于IR显著减小的城市,全年平均的IR增速日夜差异较小,白天和夜间的全球城市平均增速分别为-0.012 9/a和-0.013 5/a,冬季的IR增速(日夜分别为-0.021 3/a和-0.015 3/a)就其绝对值而言大于夏季(日夜分别为-0.017 3/a和-0.015 2/a)。由此可知,IR的年际变化速度存在一定的日夜和季节差异,且IR显著增大和减小城市的IR年际变化速度表现出不同的日夜和季节变化特征。这意味着调控IR变化的驱动因子可能存在日夜和季节差异,或是驱动因子对IR的影响具有日夜和季节差异性,也暗示着全球城市未来IR的日夜差异和季节差异会越来越大。

图7

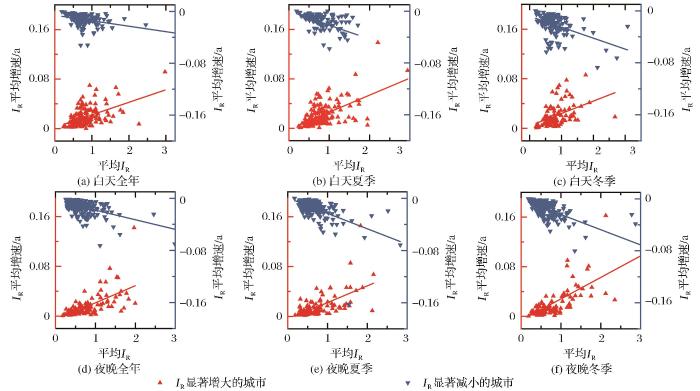

图7   全球IR显著增大和减小城市的IR年际变化速度与其2000~2019年间平均IR的关系

Fig.7   The relationship between inter-annual IR growth rate and the average IR for cities with significant increasing/decreasing IR trend for annual, summer, and winter case during 2000~2019


5.2 地表热岛面积变化引起的人口热暴露变化

本文量化了热岛面积占城市面积比值(即IR)的年际变化趋势,消除了城市面积扩张在此过程中的影响。结果发现相当一部分城市IR呈现显著增大趋势,表明其热岛范围扩张速度大于城市面积扩张速度,这将导致暴露于热岛中的人口比例增大。另一方面,本研究还基于2000~2020年的人口格网数据统计了IR呈显著增大趋势的城市在此过程中的城区人口数量变化情况(图8),发现其城区人口总数也在逐年增加。人口总数的增长,加上热岛相对影响范围的增大,共同导致了该类城市近20 a间人口热暴露数量的大幅增长,尤其是在夏季白天。尽管本文未将郊区人口数量纳入统计,但仅城区热风险的加剧情况就已经值得我们重视。考虑到未来人口总数将渐趋稳定甚至逐年下降53,当前热岛缓解政策可着重关注控制和缩减热岛面积。

图8

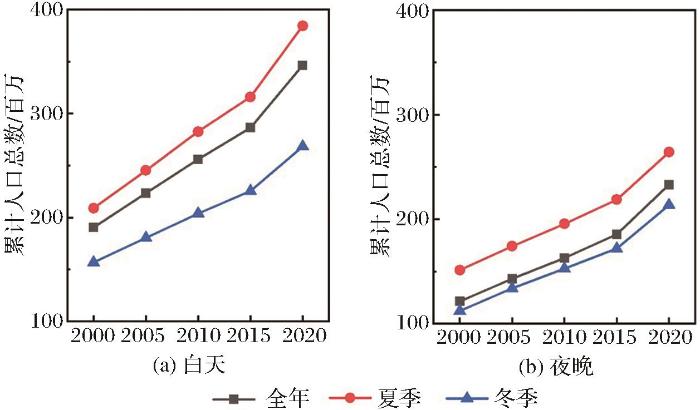

图8   IR显著增大城市2000~2020年城区人口数量变化趋势

Fig.8   The urban population variation trend of cities with IR increasing significantly during 2000~2020


5.3 不足和展望

针对前人SUHI面积研究中的不足之处,本文较为全面地分析了全球不同气候区城市在不同时间尺度下的SUHI面积时空变化特征,但仍然存在以下不足:①需要采用更高时间分辨率的城市边界数据。相对于前人仅使用某一固定时期城市边界来分析SUHI面积年际变化趋势的做法1317,本文使用了2000、2005、2010、2015和2018年5个时期的城市边界,在一定程度上考虑了城市扩张对结果的影响。但对于部分扩张速度较快的城市(如中国东部城市)而言54,这种做法仍不足以准确刻画其单年的城区边界并对其地表温度进行高斯建模,因此后续研究可考虑采用更高时间分辨率的城市边界数据。②需要进一步分析全球城市SUHI面积时空特征的影响因素。本研究在全球范围内探究了不同气候背景城市SUHI面积的时空规律,但对形成这种现象的背后机理未展开深入探讨,后续研究可对影响全球城市SUHI面积时空特征的因素展开进一步分析。③需要从不同角度全面刻画SUHI效应。本研究仅就热岛影响范围一个指标进行了深入探究,实际上高斯模型还可提供SUHI近似椭圆的中心位置、长短半径、倾角等系列参数,将其纳入分析能够更加全面地刻画SUHI效应的特征及其时空变化规律,因此后续研究可使用这类参数更加详细地分析SUHI的影响范围、形状特征和空间位移规律55。④对SUHI面积的研究应紧跟内涵本质和目标需求。首先,SUHI这一概念并不是一成不变的,它随着气候、地理、遥感科学的快速发展,已从最初的城乡温度差,发展为现在具有时空属性的复杂抽象对象;其次,SUHI效应研究主题也在不断丰富,从最初的现象描述、形态刻画,到现在的归因分析、环节措施,近年来更转向其对公共健康影响56。因此,未来对SUHI面积的研究也因综合SUHI效应的内涵本质和目标需求。

6 结 论

伴随着城市化进程的不断推进,SUHI效应对城市地表热环境和人类健康的影响不断加深,全面了解SUHI效应及其时空格局具有重要意义。过去学界针对SUHI强度开展了大量研究,但对SUHI面积,尤其是其在全球范围内多时间尺度下的时空变化特征研究仍然缺失。为此,本文利用MODIS地表温度产品,使用高斯模型和DTC模型计算了全球不同气候背景下主要城市2000~2019年的SUHI面积与城市面积的比值(即IR),并在不同时间尺度上(日内逐时、季节对比、年际变化)对其时空变化特征进行了全面的探究分析,主要结论如下:

就空间特征而言,全球城市多年IR均值在白天和夜间分别为0.85和0.75,其中寒带气候区城市的多年IR均值(白天和夜间分别为0.94和0.86)显著大于干旱、热带和温带气候区城市。就时间特征而言,日内尺度上,全球及各气候区城市IR呈现相同的逐时变化规律,即在日出后先下降后上升,而后波动下降并趋于稳定,IR最小值和最大值分别出现在日出后3小时和7小时附近。季节尺度上,全球城市夏季IR(白天和夜晚分别为0.86和0.76)略高于冬季(白天和夜晚分别为0.81和0.72),干旱、寒带和温带气候区城市的IR季节特征与全球平均结果规律一致,但热带气候区城市的夏季IR反而低于冬季。年际尺度上,白天全球有超过一半(54%)的城市年均IR呈增大趋势,夜晚则有62%的城市年均IR呈现逐渐减小的趋势。就IR呈显著增大或减小趋势的城市而言,其IR年际变化速度与多年IR均值呈现显著线性相关,表明不同城市间热岛相对影响范围的异质性在逐年增大。本文为进一步全面描述SUHI效应和理解全球尺度下SUHI效应的时空格局奠定了一定基础,同时为制定全球视角下缓解SUHI负面效应策略提供了重要参考。
